Stroboskop Schaltung

[-m-]

Ich habe vor bei meinen PC lüftern einenen Rückwertsdreh-Effekt zu erzeugen. Ich weiß das ich dazu ein Stroboskop benötige um diesen zu erzeugen.
Ich habe auch schon zwei Schaltungen/Tutorials gefunden. Allerdings sind beide unterschiedlich ich weiß nicht welche von beiden ich nehmen soll.
Die Pläne sehen so aus:


Um es vorneweg zu sagen ich habe bereits schon mit ICs gearbeitet aber bin kein Profi.
Haben die beide ungefähr die gleiche Blitzrate?
Welche würdet ihr nehmen?

[Fightclub]

hm problem ist ja nicht nur, dass du irgendein stroboskop brauchst, sondern du musst ja auch mit der Frequenz des Lüfters rechnen, sonst hast du hinterher einen langsam laufenden, bzw stehenden aber keinen rückwärtslaufenden Lüfter. Also muss die Fruequenz des Stroboskops minimal über der des Lüfters sein. Somit würde das Strobo dann immer ein wenig vor einer umdrehung des lüfters blitzen und es sieht aus als würde der lüfter rückwärts laufen. Mit dem Trimmer beim moddingtechtut solltest du dann die Frequenz verstellen können.

um ehrlich zu sein sieht mir die andere Schaltung ein wenig kompliziert aus und ich vermute das von moddingtech sollte genausogut funktionieren.

[Neo]

also die erste Schaltung ist ungeeignet und die 4017 er sind völlig unnötig
da ma das ein aus verhältnis vom ne555 beliebig regeln kann

http://www.modding-faq.de/index.php?artid=310

[Andy]

Ich persönlich würde die 2.te Schaltung nehmen, weil du ja nur den Taktgeber brauchst also den NE555 ohne die Anderen IC´s...wie in Bild1 da is ja schon der Timer mit bei und die anderen IC´s sind, wie Neo ja schon sagte, Überflüssig.
Mit Bild (Schaltung2) hast du alles, was du dafür brauchst...Timer (NE555) und Leistungsstufe (Transistorschaltungen für die LED´s)und auch eine Frequenzregelung durch den Poti.
Falls dir der Frequenzbereich nicht ausreicht, kannst du diesen sehr einfach Abändern, indem du den Kondensator Änderst.
Höhere Frequenz = kleinerer Kondensator (C2)
Niedrigere Frequenz = größerer Kondensator (C2)

[-m-]

OK, Danke ich habe nämlich auch zu der Anleitung von moddingtech tendiert da ich die kapiert habe und sie mir auch einfacher und schneller zu bauen erschien.

[monte310389]

Also ich hab die von moddingtech und bin sehr zufrieden damit.... hab sogar schon mehrer gebaut für meine freunde und so aber du must gucken wie viele leds und welche willst du anklemmen??? weil der trasistor nicht besonders groß ist....
hab meine schaltung sogar noch umgebaut das man auf zu dauerlicht umschalten kann... aber da ist besser wen du ne diode zwischen den leds und transistor einbaust. Weil ich hab meine schaltung schon einmal in die luft gejagt damit.
Und wenn du sogar alles sehr eng zusammen baust bekommst du das auf nen lochraster auf der größe einer geldkarte hin....

wünsche dir dan noch viel spaß

[-m-]

Ich nehme 4 LEDs pro Strobo.
Dauerlicht werden meine voraussichtlich auch haben, allerdings nutze ich da die blaue Originalbeleuchtung die ich per Kippschalter an und aus machen kann genau wie das Strobo das ich allerdings in weiß plane (irgendwie nimmt fast keiner weiß zum modden). Von den Strobos her habe ich nur vor 2 Lüfter zu bestücken und den Innenraum vielleicht noch.
Aber wie hast du das mit dem Dauerlicht gemacht? Ich kann mir das grade nicht so richtig vorstellen.

[Neo]

einfach ein ein Schalter der die schaltung überbrückt

und damit der strom nicht von hinten in die schaltung kommt eine Diode

[-m-]

Also ich Schalte den Stromkreis ab und gleichzeitig einen anderen An der die LEDs "normal" mit Strom versorgt. Dann müsste ich doch eigentlich auch wieder 12V Widerstände einlöten weil das ganze sonst abfackelt.
Ich hatte mir auch schon gedacht das, dass doch eigentlich mit einem Schalter gehen müsste, aber das war dann doch so einfach das ich wieder dachte das ist falsch. Aber Fragen kostet ja nichts.

[Fightclub]

nicht ganz. In der Schaltung sind ja bereits die Widerstände für 12V drin. Das heißt man müsste wirklich nur einen Schalter anbringen um das ganze auf dauerlicht zu schalten. Werde mal kurz den Schaltplan entsprechend umkrakeln

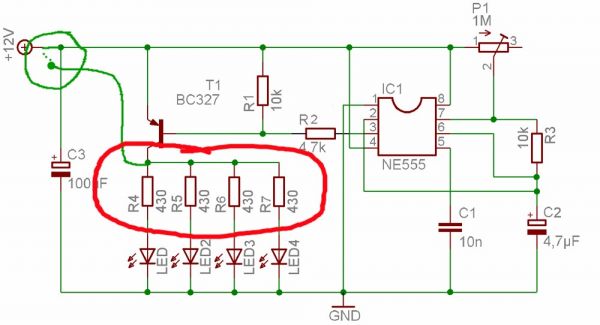

edit: hier der umgebaute schaltplan. Der Grüne Kreise ist der Ein-Ein-Schalter und im roten Kreis sind besagte Widerstände für 12V.

PS: Müsste so sein oder?

[-m-]

Danke, jetzt habe ich das auch vollständig kapiert, aber bevor ich was verbruzzle und dann wieder ewig nach dem Fehler suche.

[Fightclub]

ja das kenne ich, habe zuletzt noch zwei ics verschmort. ist immer sehr ärgerlich.
Also ich bin mir nicht 100% sicher, aber eigentlich sollte das so funktionieren. Bestätigung vom Fachmann wäre mir zur absicherung ganz recht

[John.S]

Kleine Anmerkung: Besser 3 Leds in Reihe und dann einen Widerstand als für jede Led einen Einzelnen.Aber das weisst du bestimmt auch...

[-m-]

Ich mache immer lieber eine Parallelschaltung das sieht man gleich welche durchgebruzelt ist und muss nicht erst groß suchen. Ist zwar von den Widerständen her teurer aber die paar Ct. sind mir des wert.

[Fightclub]

ist nichtnur teurer sondern auch für die leds ungesünder.

[Andy]

Wegen dem Dauerlicht...soweit so gut...aber würde ich eine Sperrdiode zum Schutze des Transistors zwischen den LED´s und dem Transistor Schalten, damit der Strom nicht zurück in die Schaltung kann, wenn das Dauerlicht eingeschaltet ist.

[Fightclub]

ist das eigentlich eine wirkliche Gefahr oder eher prophylaktisch?

[Andy]

Also ich würde Sagen, das es eher eine Vorsichtsmaßnahme ist....auch wenn der Transistor eigentlich sperren sollte....aber gesetze dem Falle, das der Transistor einmal defekt sein sollte und auf durchgang schaltet, muß das IC ja nicht auch gleich mit gefährdet werden.
Is halt wie schon Erwähnt ne reine Vorsichtsmaßnahme. Kost ja nichts....höchstens 2 ct. für die Diode...ne ganz einfache tut´s ja schon...so ne 1N4007 oder so etwas in der Art meinetwegen auch 1N4004, 1N4001 1N4005 etc. is absolut egal.

[RoyBär]

Da stimm ich andy zu, lieber ne Diode mehr in der Schaltung, als das irgendwann die komplette Schaltung Rauchzeichen von sich gibt.
Das hat was mit Transientenunterdrückung zu tun, Spannungsspitzen im Ein- bzw Ausschaltmoment gerade bei Schaltungen mit intergrierteten Spulen.

[-m-]

Die Speerdiode hätte ich sowieso eingebaut, wenn mir was abrauchen würde wäre das nämlich sehr schlecht. Die Platinen werden nämlich in einem Doppelten Boden (vielleicht besorge ich mir sogar noch zusätlich ein Platinengehäuse) versteckt und sind somit nicht sichtbar. Wenn da was abraucht würde ich das im ersten Moment nicht mitbekommen.

@Fightclub wie meinst du das mit ungesünder für die LEDs?
Verkürze ich damit die Lebensdauer oder wie ist das gemeint. Meine Schaltungen funktionieren alle noch.

[monte310389]

also diode auf jedenfall reinmachen !!!!!! ich hab da mit schon mein IC durchgrbraten....
aslo ne 1N4007 reicht auf jeden fall...

also aber wen du 4 parallel schaltes sind 80mA ich weis jetzt grade mal nicht wie viel der transitor haben kann...

[-m-]

Ist die Schaltung nicht extra für 4 LEDs ausgelegt? Muss da mal schauen.

Ja ist sie:

Es läßt sich die Blitzgeschwindigkeit einstellen und sie ist für 4 LEDs gedacht.

Hier die fertige Platine von oben. An die Stiftleisten kommen die LEDs, am Besten mit passendem Stecker.

[monte310389]

Ist die Schaltung nicht extra für 4 LEDs ausgelegt? Muss da mal schauen.

Ja ist sie:

Es läßt sich die Blitzgeschwindigkeit einstellen und sie ist für 4 LEDs gedacht.

Hier die fertige Platine von oben. An die Stiftleisten kommen die LEDs, am Besten mit passendem Stecker.

wo gibs die fertigen platienen

[-m-]

wo gibs die fertigen platienen

Fertig gibt es nix .
Selber auflöten. Damit ist gemeint er hat alles fertig gelötet. Ich sehe ich bin nicht der Einzigste den die Hitze zu schaffen macht .

[monte310389]

jo das stimmt
