Projekt "LED Pflanzenbeleuchtung": Aufbau (Neu)
Moderator: T.Hoffmann
- D.Stegmann
- Mega-User

- Beiträge: 473
- Registriert: So, 10.09.06, 20:20
- Wohnort: Erlangen
- Kontaktdaten:
Hallo Community,
wie in mein anderes Projekt-Topic geschrieben, mache ich hier einen neuen Thread auf, weil ich eien Große Änderng am Projekt vonehem und das ganze jetzt aus Holz statt aus Plexiglas mache.
Werde versuchen noch genauer zu dokumentieren wie im anderen Thread.
Verwendetet Bauteile bzw. Bauteile die verwendet werden:
--------------------------------------------------------------------------------------------------------------
5 x Weiße K2s
4 x Blaue K2s
4 x Rote K2s
--------------------------------------------------------------------------------------------------------------
Bilder: (Folgen)
--------------------------------------------------------------------------------------------------------------

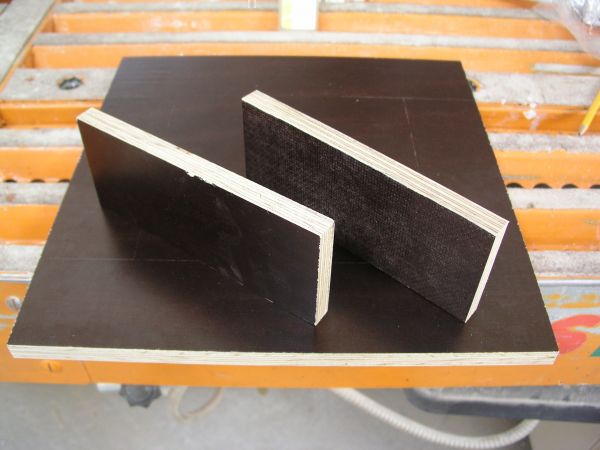

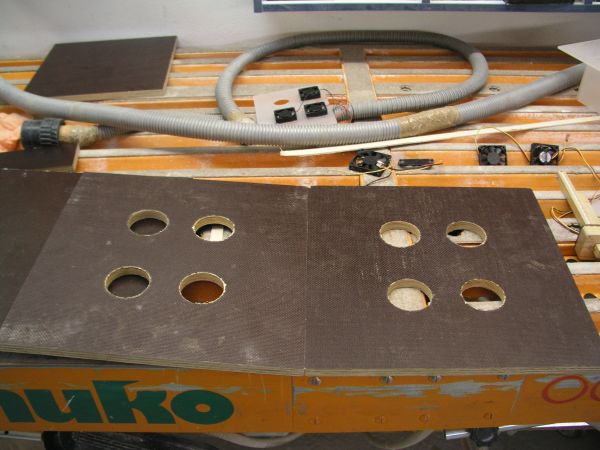

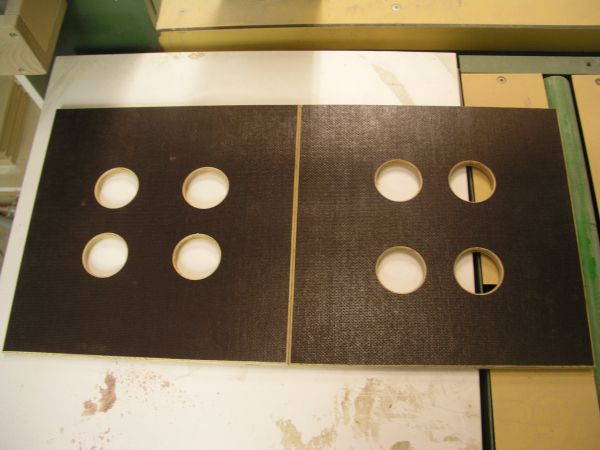

Das Material: Die Mittelplate und die Deckplatte für oben Drauf: Die Löcher in Nahansicht: Die Löcher mit der Handoberfräse bearbeitet: Die Ecken der zugeschnittenen Platten:

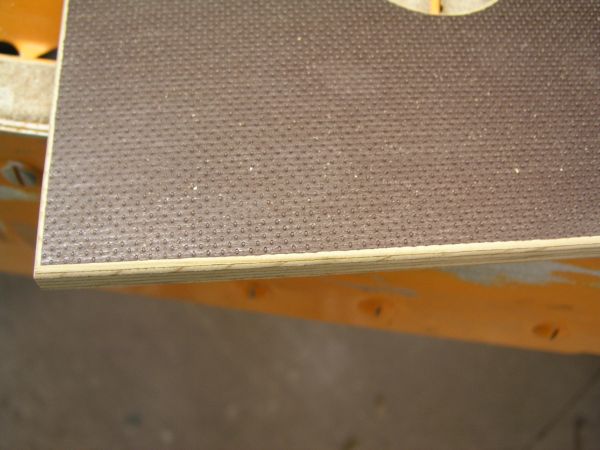

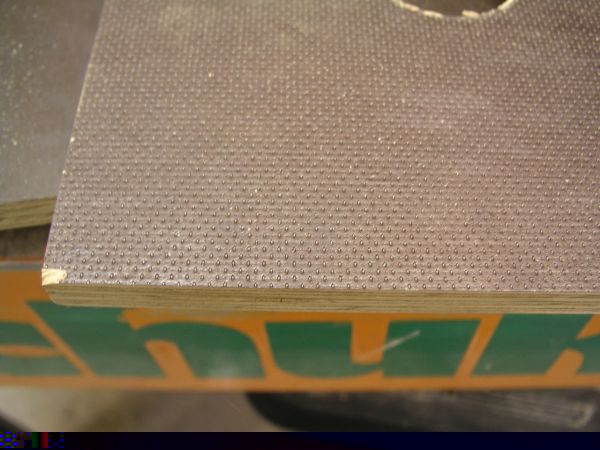

Die Ecken der zugeschnittenen Platten mit der Handoberfräse bearbeitet: Der Vergleich, bearbeitet und unbearbeitet: Beide Teile, Mittelstück und Deckstück (das Stück das oben drauf kommt) fertig: Die Leisten für den Rahmen in der Mitte wodurch dann die K2s gekühlt werden, vorkammer zwischen den Ventilatoren und den K2s: Die K2s mit Epoxid-Harzkleber aufgeklebt:

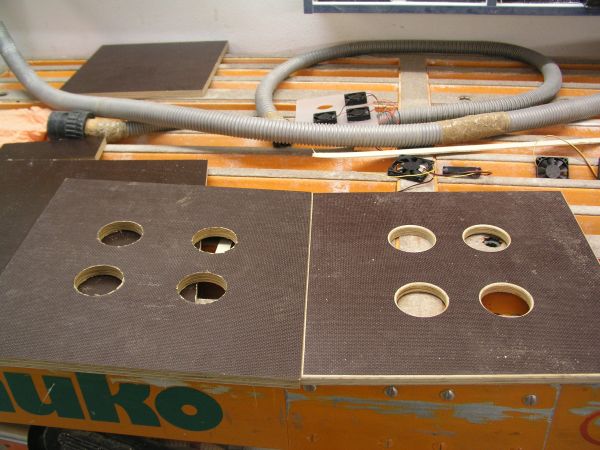

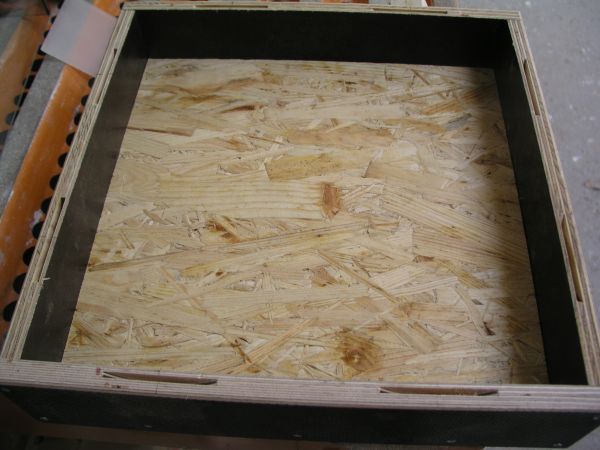

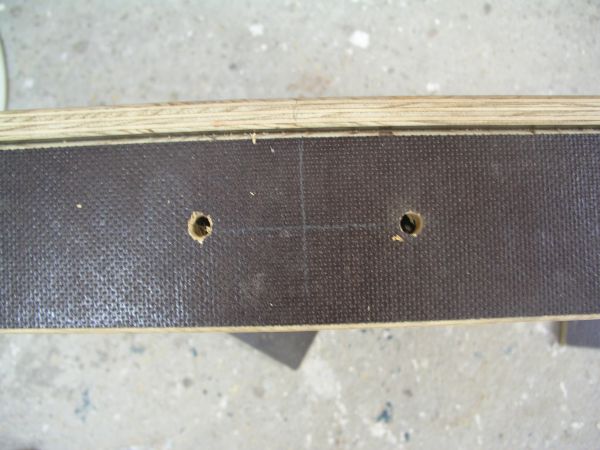

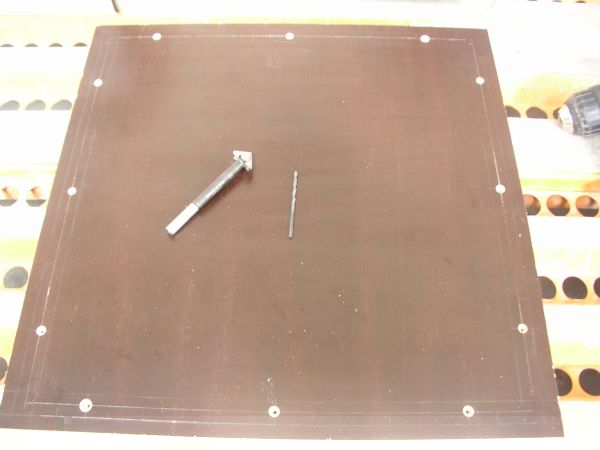

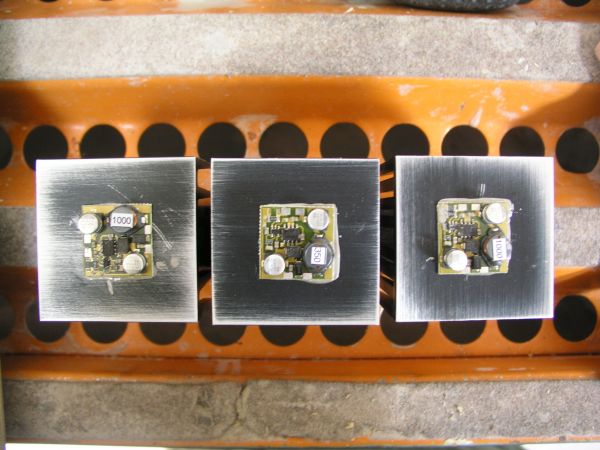

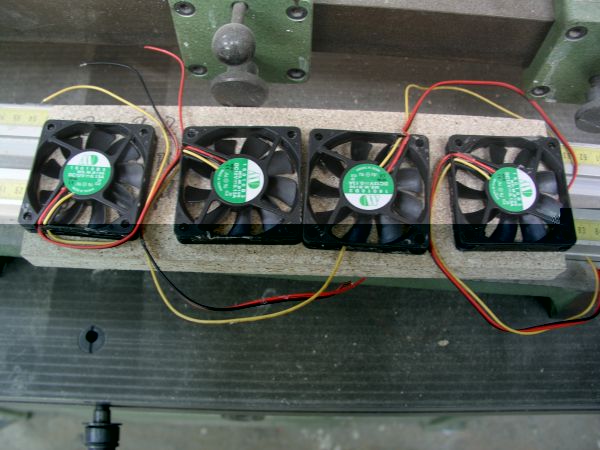

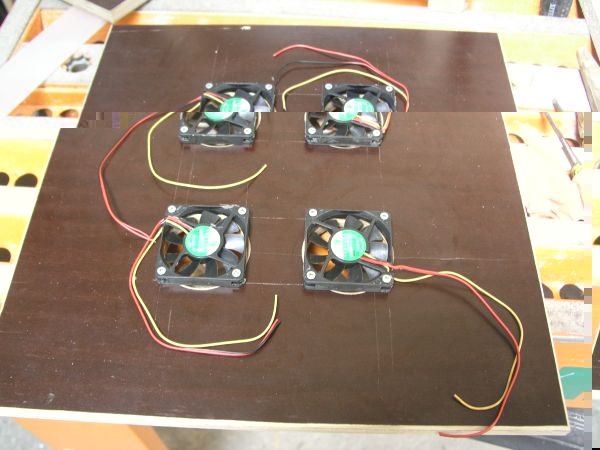

Vorgeborte Löcher + ausgerieben für die Befestigung des Rahmens: Anschrauben des Rahmens mit Clemsia-Zwingen zur fixierung: Fertiger Rahmen auf der Platte: Die vier Ventilatoren für die Lüftung: Mittelstückplatte mit Löchern für die Ventilatoren: Ventilatoren auf Platte montiert: Ansicht der Montierten Ventilatoren von Oben: Platte mit den K2s mit der "Rahmenplatte" verbunden: Löcher um die K2s, dort Strömt später die Kühlung bzw. die Frischluft der Ventilatoren entlang: Ansicht mit aufgeklebten K2s und 4 großen Löchern je Ecke eins zusätzlich für die Kühlung: Zugeschnittene Teile für die Lüfterschächte: Lüfterschächte: Lüfterschächte montiert, von oben: Die drei Konstantstromquellen zum Betrieb je auf einen Kühlkörper geklebt: Den Lüfterabschnitt mit dem LED-Abschnitt zusammengefügt und Kabel nach oben verlegt:

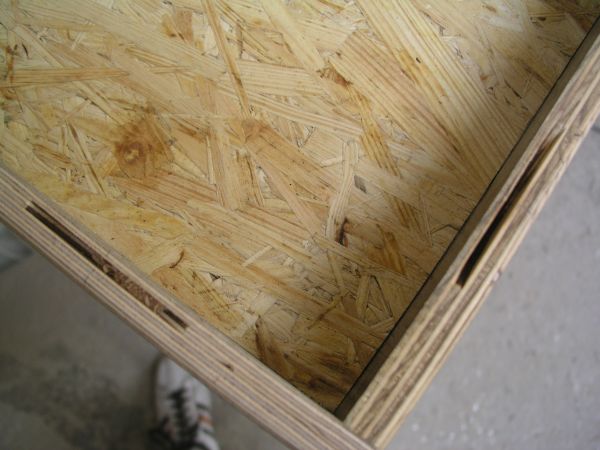

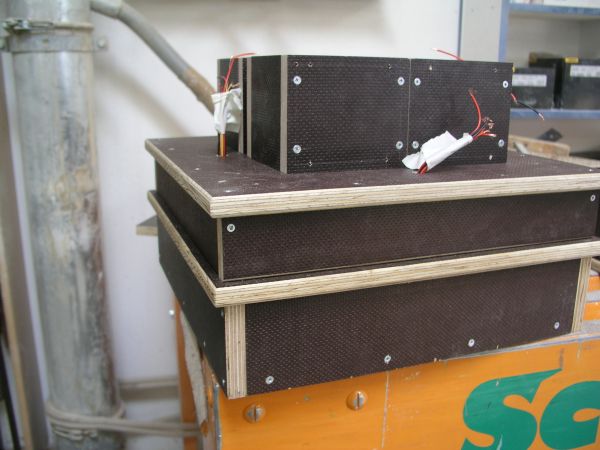

Andere Ansicht des vorherigen Bilds: Kasten auf denen die Beleuchtungsanheit dann aufgesetzt wird:

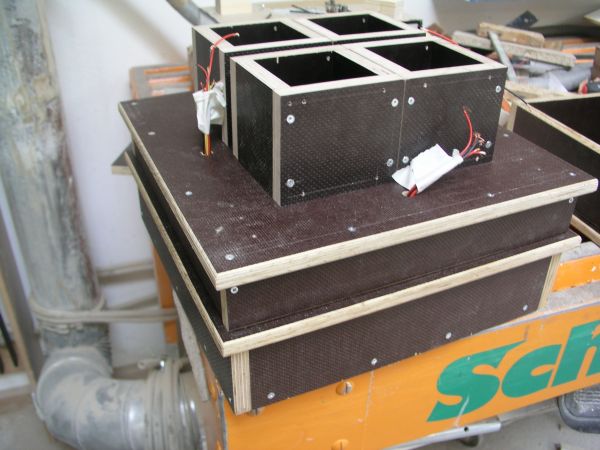

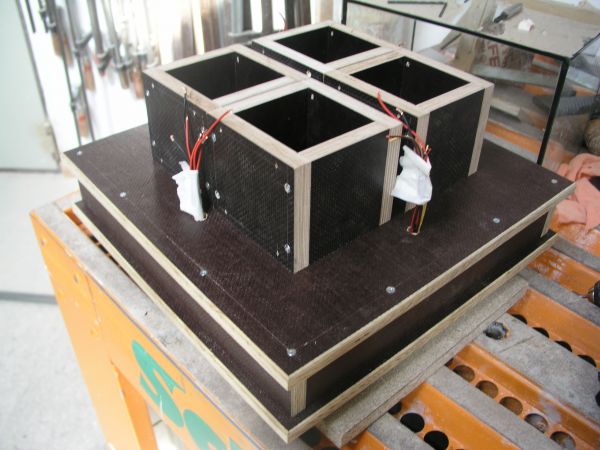

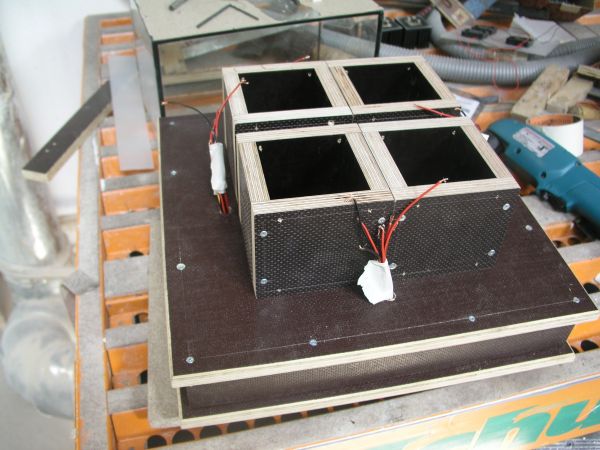

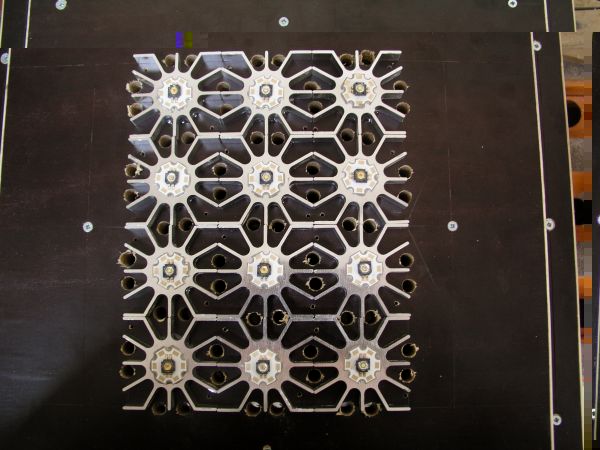

Beleuchtungseinheit aufgesetzt auf den Kasten: Andere Ansicht des vorherigen Bilds: Andere Ansicht des vorletzten Bildes: Halterungen für das Kopfbauteil in jeder Ecke montiert, damit es nicht hin und her rutschen kann: In den Rand des Kasten, mit der "Lamello-Maschine" fügen reingefräst, wo später Lamellos eingesteckt werden, um die höhe des Kastens für eine variable Beleuchtungshöhe anzupassen: Der Gesamte Kasten mit den Frässungen:

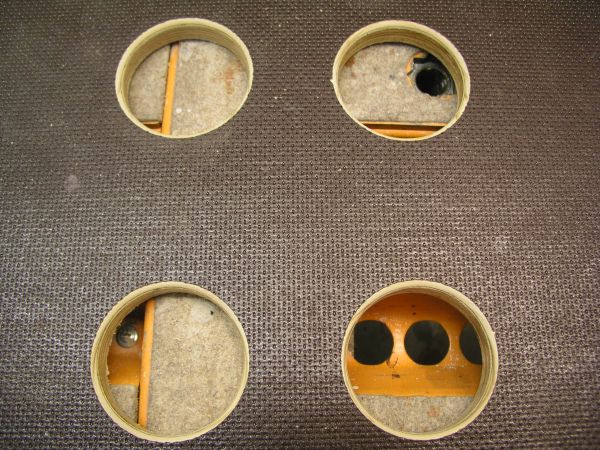

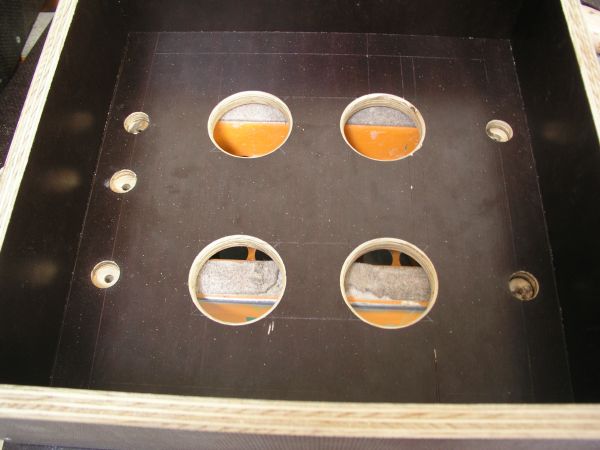

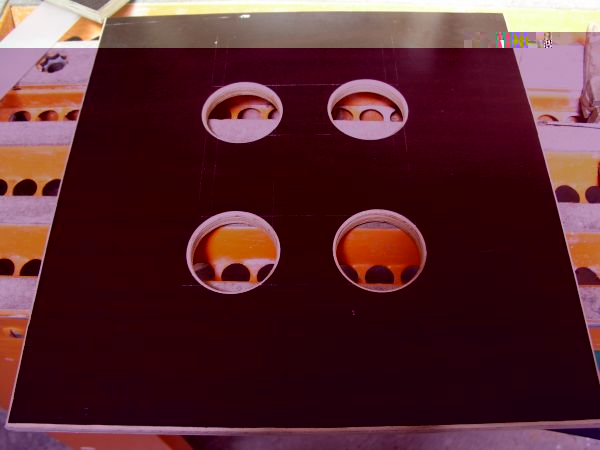

Unterseite der Kopfeinheit, Löcher gebohrt (nicht ganz durch) zum Einbau der Schalter zum Schalten der Ventilatoren und K2s pro Farbe:

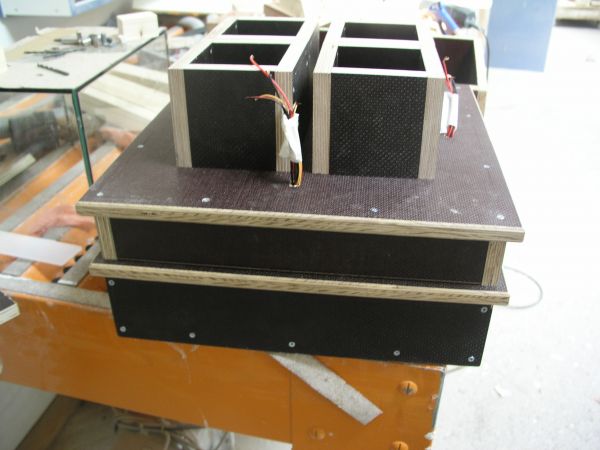

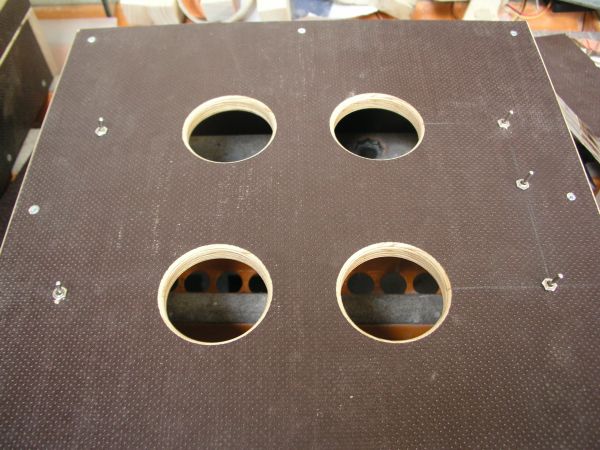

Kopfeinheit mit montierten Schaltern: Die fast fertige Konstruktion von außen: Löcher für den Stromzugang, einmal für die vier Lüfter und einmal für die insgesamt 12 K2s:
--------------------------------------------------------------------------------------------------------------
Vielen Dank für eure bisherige Teilnahme!
MFG
Daniel Stegmann
wie in mein anderes Projekt-Topic geschrieben, mache ich hier einen neuen Thread auf, weil ich eien Große Änderng am Projekt vonehem und das ganze jetzt aus Holz statt aus Plexiglas mache.
Werde versuchen noch genauer zu dokumentieren wie im anderen Thread.
Verwendetet Bauteile bzw. Bauteile die verwendet werden:
--------------------------------------------------------------------------------------------------------------
5 x Weiße K2s
4 x Blaue K2s
4 x Rote K2s
--------------------------------------------------------------------------------------------------------------
Bilder: (Folgen)
--------------------------------------------------------------------------------------------------------------
Das Material: Die Mittelplate und die Deckplatte für oben Drauf: Die Löcher in Nahansicht: Die Löcher mit der Handoberfräse bearbeitet: Die Ecken der zugeschnittenen Platten:
Die Ecken der zugeschnittenen Platten mit der Handoberfräse bearbeitet: Der Vergleich, bearbeitet und unbearbeitet: Beide Teile, Mittelstück und Deckstück (das Stück das oben drauf kommt) fertig: Die Leisten für den Rahmen in der Mitte wodurch dann die K2s gekühlt werden, vorkammer zwischen den Ventilatoren und den K2s: Die K2s mit Epoxid-Harzkleber aufgeklebt:
Vorgeborte Löcher + ausgerieben für die Befestigung des Rahmens: Anschrauben des Rahmens mit Clemsia-Zwingen zur fixierung: Fertiger Rahmen auf der Platte: Die vier Ventilatoren für die Lüftung: Mittelstückplatte mit Löchern für die Ventilatoren: Ventilatoren auf Platte montiert: Ansicht der Montierten Ventilatoren von Oben: Platte mit den K2s mit der "Rahmenplatte" verbunden: Löcher um die K2s, dort Strömt später die Kühlung bzw. die Frischluft der Ventilatoren entlang: Ansicht mit aufgeklebten K2s und 4 großen Löchern je Ecke eins zusätzlich für die Kühlung: Zugeschnittene Teile für die Lüfterschächte: Lüfterschächte: Lüfterschächte montiert, von oben: Die drei Konstantstromquellen zum Betrieb je auf einen Kühlkörper geklebt: Den Lüfterabschnitt mit dem LED-Abschnitt zusammengefügt und Kabel nach oben verlegt:
Andere Ansicht des vorherigen Bilds: Kasten auf denen die Beleuchtungsanheit dann aufgesetzt wird:
Beleuchtungseinheit aufgesetzt auf den Kasten: Andere Ansicht des vorherigen Bilds: Andere Ansicht des vorletzten Bildes: Halterungen für das Kopfbauteil in jeder Ecke montiert, damit es nicht hin und her rutschen kann: In den Rand des Kasten, mit der "Lamello-Maschine" fügen reingefräst, wo später Lamellos eingesteckt werden, um die höhe des Kastens für eine variable Beleuchtungshöhe anzupassen: Der Gesamte Kasten mit den Frässungen:
Unterseite der Kopfeinheit, Löcher gebohrt (nicht ganz durch) zum Einbau der Schalter zum Schalten der Ventilatoren und K2s pro Farbe:
Kopfeinheit mit montierten Schaltern: Die fast fertige Konstruktion von außen: Löcher für den Stromzugang, einmal für die vier Lüfter und einmal für die insgesamt 12 K2s:
--------------------------------------------------------------------------------------------------------------
Vielen Dank für eure bisherige Teilnahme!
MFG
Daniel Stegmann
Zuletzt geändert von D.Stegmann am Di, 24.04.07, 15:40, insgesamt 5-mal geändert.
- D.Stegmann
- Mega-User

- Beiträge: 473
- Registriert: So, 10.09.06, 20:20
- Wohnort: Erlangen
- Kontaktdaten:
Anordnung der Farben, Abstand zwischen den LEDs und zu den Pflanzen:
Wie würdet ihr die 13 K2s die ich zur Verfügung habe Anordnen das die Farben gut verteilt sind und jede Pflanze später erreichen?

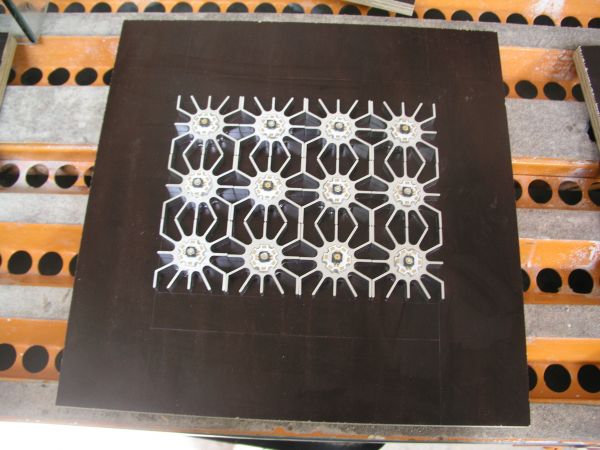

Als ich sie für die Adeckung aufgeklebt hat habe ich so gemacht: (Fläche betrug 30 cm L x 20 cm Breite)
(Abstand daszwischen jetzt nicht beachten, geht nur um die Ausrichtung)
An die Form von 30 cm x 20 cm muss sich nicht mehr gehalten werden!
Ich würde sagen man macht am besten ein 4-Eck und Ordnet die K2s in dem Viereck an, dann ist die Verteilung besser.
Wie weit sollten die LEDs von den Pflanzen entfertn sein, wie weit muss ich sie nach oben hängen?
Welchen Abstand würdet ihr dann nach der Aufteilung zwischen den LEDs machen? Weil die Strahlen ja 140 ° ab, weil wenn der Abstand größer wäre, könnte ich den Beleuchtungsraum größer gestalten.
EDIT:
Habe mal das hier entworfen, was haltet ihr davon bzw. habt ihr noch andere Vorschläge?
Wie würdet ihr die 13 K2s die ich zur Verfügung habe Anordnen das die Farben gut verteilt sind und jede Pflanze später erreichen?
Als ich sie für die Adeckung aufgeklebt hat habe ich so gemacht: (Fläche betrug 30 cm L x 20 cm Breite)
(Abstand daszwischen jetzt nicht beachten, geht nur um die Ausrichtung)
An die Form von 30 cm x 20 cm muss sich nicht mehr gehalten werden!
Ich würde sagen man macht am besten ein 4-Eck und Ordnet die K2s in dem Viereck an, dann ist die Verteilung besser.
Wie weit sollten die LEDs von den Pflanzen entfertn sein, wie weit muss ich sie nach oben hängen?
Welchen Abstand würdet ihr dann nach der Aufteilung zwischen den LEDs machen? Weil die Strahlen ja 140 ° ab, weil wenn der Abstand größer wäre, könnte ich den Beleuchtungsraum größer gestalten.
EDIT:
Habe mal das hier entworfen, was haltet ihr davon bzw. habt ihr noch andere Vorschläge?
-
Ragnar Roeck
- Ultra-User

- Beiträge: 924
- Registriert: Di, 20.02.07, 19:40
Lichtbedarf: Ich habe beim googleln da bei Pflanzen mit hohem Lichtbedarf zwischen 2000-5000 Lux gefunden, und zwar für 12-14 Stunden. Das wären grob (nach dem Umrechner hier*) zwischen 20 und 30cm Abstand, wobei man da die Pflanzenhöhe beachten muss, selbst die untersten Blätter sollen das ja bekommen. 400 Lux wird als Minimum empfohlen.
Design: mir gefällt die Updatevariante besser, da die LEDs besser gemischt sind (bei Version 1: 2 mal rot außen, aber 4 mal blau). Weiß in den Ecken scheint sinnvoll, da dann die unterrepräsentierten Spektren wenigstens überall hinkommen.
* Annahme: Punktlichtquelle mit 780lm (~13 LEDs mit 60lm durchschnittlich), kannst ja mal die Einzelwerte addieren und genauer rechnen.
Design: mir gefällt die Updatevariante besser, da die LEDs besser gemischt sind (bei Version 1: 2 mal rot außen, aber 4 mal blau). Weiß in den Ecken scheint sinnvoll, da dann die unterrepräsentierten Spektren wenigstens überall hinkommen.
* Annahme: Punktlichtquelle mit 780lm (~13 LEDs mit 60lm durchschnittlich), kannst ja mal die Einzelwerte addieren und genauer rechnen.
Ich würde die Emitter so nach wie möglich beieinander anbringen denn dann mischt sich das Licht viel besser.
Leider wird das mit deinen StarPlatinen und den Kühlkörpern nicht funktionieren.
Wieso hast du eigentlich 13 Leds?Das ne primzahl das heisst eine Led muss überbleiebn die du einzeln ansteuern musst,dass entwedder aufwändig oder sehr verlustreich.
Würde dir Empfelen eine weiße Led wegzunehmen und die 12 Leds dann zu ja 3er Reihen auf einen kleinen CPU Kühlkörper kleben,die Widerstände am besten auch direkt an die Leds.
Den dann kansnt du so einen ähnlichen Aufbau machen wie im beim letzten Projekt dass der Lüfter gleichzeitig die Leds kühlt,die Pflanze mit Frischluft versorgt und die Abwärme für eine gute Temperatur im Innenraum des Kastens sorgt.
Schau mal in meinen Pflanzenfred rein.
Leider wird das mit deinen StarPlatinen und den Kühlkörpern nicht funktionieren.
Wieso hast du eigentlich 13 Leds?Das ne primzahl das heisst eine Led muss überbleiebn die du einzeln ansteuern musst,dass entwedder aufwändig oder sehr verlustreich.
Würde dir Empfelen eine weiße Led wegzunehmen und die 12 Leds dann zu ja 3er Reihen auf einen kleinen CPU Kühlkörper kleben,die Widerstände am besten auch direkt an die Leds.
Den dann kansnt du so einen ähnlichen Aufbau machen wie im beim letzten Projekt dass der Lüfter gleichzeitig die Leds kühlt,die Pflanze mit Frischluft versorgt und die Abwärme für eine gute Temperatur im Innenraum des Kastens sorgt.
Schau mal in meinen Pflanzenfred rein.
- D.Stegmann
- Mega-User

- Beiträge: 473
- Registriert: So, 10.09.06, 20:20
- Wohnort: Erlangen
- Kontaktdaten:
Danke für dein Antwort John.
Ich habe ein stabilisiertes 24 Volt Netzteil, da kann ich die 5 weißen K2s in einer Reihe schalten.
Okay, ich versuche Sie so nahe wie möglich zusammen zumachen.
Ich habe ein stabilisiertes 24 Volt Netzteil, da kann ich die 5 weißen K2s in einer Reihe schalten.
Okay, ich versuche Sie so nahe wie möglich zusammen zumachen.
- D.Stegmann
- Mega-User

- Beiträge: 473
- Registriert: So, 10.09.06, 20:20
- Wohnort: Erlangen
- Kontaktdaten:
@ John S. mit dem Abstrahlwinkel, ich habe ja noch 25 ° Linsen macht das nen großen unterschied oder sollte ich die weglassen? Und wie würdest du die Farben verteilen?
Ich setzte jetzt von jeder Farbe vier, die 5 Weiße lass ich weg, wie du gesagt hast, da ist was dran.
Also das sieht dann so aus:
LED --- LED --- LED --- LED
LED --- LED --- LED --- LED
LED --- LED --- LED --- LED
LED --- LED --- LED --- LED
Ich setzte jetzt von jeder Farbe vier, die 5 Weiße lass ich weg, wie du gesagt hast, da ist was dran.
Also das sieht dann so aus:
LED --- LED --- LED --- LED
LED --- LED --- LED --- LED
LED --- LED --- LED --- LED
LED --- LED --- LED --- LED
Linsen würde ich generell weglassen denn damit verschlechtert man die Mischung der einzelnen Lichtfarben sehr stark,weil der Abstrahlwinkel kleiner wird und der Abstand der einzelnen Emitter deutlich grösser.
Wenn du weisse Wände hast wird eh fast alles Licht auf die Pflanze gelenkt.
Wieso lässt du die weissen weg? Kannst ja ein Paar lassen so dass du dann 3er oder 6er Reihen hast,je nach Spannung deines Netzteils.
DIe Farben würde ich halt gleichmässig verteilen,wie genau ist da doch egal hauptsache gleiochmässig.
Wenn du weisse Wände hast wird eh fast alles Licht auf die Pflanze gelenkt.
Wieso lässt du die weissen weg? Kannst ja ein Paar lassen so dass du dann 3er oder 6er Reihen hast,je nach Spannung deines Netzteils.
DIe Farben würde ich halt gleichmässig verteilen,wie genau ist da doch egal hauptsache gleiochmässig.
- D.Stegmann
- Mega-User

- Beiträge: 473
- Registriert: So, 10.09.06, 20:20
- Wohnort: Erlangen
- Kontaktdaten:
Hallo John, ich meinte ich lasse eine Weiße weg, damit ich von jeder Farbe vier habe, sprich 4 Weiße habe ich jetzt mitverbaut.
- D.Stegmann
- Mega-User

- Beiträge: 473
- Registriert: So, 10.09.06, 20:20
- Wohnort: Erlangen
- Kontaktdaten:
Puh, fast fertig!
Ganzen Samstag durchgearbeitet über 10 Stunden und heute noch von 8 Uhr früh bis 19:00 Uhr.
Bilder gibst heute dann noch, räum noch mein Zimmer bisschen auf dann stelle ich sie rein.
Ganzen Samstag durchgearbeitet über 10 Stunden und heute noch von 8 Uhr früh bis 19:00 Uhr.
Bilder gibst heute dann noch, räum noch mein Zimmer bisschen auf dann stelle ich sie rein.
- D.Stegmann
- Mega-User

- Beiträge: 473
- Registriert: So, 10.09.06, 20:20
- Wohnort: Erlangen
- Kontaktdaten:
So jetzt gibst schonmal die hälfte der Bilder, die andere Hälfte kommt heut abend nach.
Wirklich astrein, also heute abend kommen bilder?
mfg Sh@rk
mfg Sh@rk
- D.Stegmann
- Mega-User

- Beiträge: 473
- Registriert: So, 10.09.06, 20:20
- Wohnort: Erlangen
- Kontaktdaten:
Hallo Sh@ark, ich habe mal wieder zuviel versprochen!
Bilder liefer ich euch morgen nach, da ist die Konstruktion dann fertig zu sehen aber noch nichts funktionsfähig
Mit dem Verkabeln habe ich bereits begonnen, aber da ich im Moment Schule habe und wir diese Woche drei große Arbeiten schreiben kann das auch bis zum Freitag dauern.
Bilder liefer ich euch morgen nach, da ist die Konstruktion dann fertig zu sehen aber noch nichts funktionsfähig
Mit dem Verkabeln habe ich bereits begonnen, aber da ich im Moment Schule habe und wir diese Woche drei große Arbeiten schreiben kann das auch bis zum Freitag dauern.
Das ganze macht doch nix ;-9. Hauptsache, wir bekommen irgendwann mal Bilder zu sehen *g*.
mfg Sh@rk
mfg Sh@rk
Schöne Arbeit! Aber die Bohrungen um die Kühlkörper rum sind nicht optimal, du verschenkst unnötig Kühlleistung, weil die Luft nicht direkt an den Kühlrippen vorbeiströmt. Würde eher die Kühlkörper nur auf kleine Stege setzen mit sehr viel Luftdurchlass dazwischen!
Ich denke mal, alle sind einverstanden, wenn wir bereits an dieser Stelle 100 Credits dafür vergeben.
Mach weiter !
Gruß
Olaf
Mach weiter !
Gruß
Olaf
-
Ragnar Roeck
- Ultra-User

- Beiträge: 924
- Registriert: Di, 20.02.07, 19:40
Die Stege des Kühlkörpers genau mittig über den Bohrungen, z.B.
- D.Stegmann
- Mega-User

- Beiträge: 473
- Registriert: So, 10.09.06, 20:20
- Wohnort: Erlangen
- Kontaktdaten:
Danke euch allen bis jetzt.
@ John S., ich schau dann mal was ich finde, erstmal glaub ich weißes Papier oder ich mach noch eine beschichtetete Weiße Spannplatte rein.
Jetzt mach ich mich ans Löten, heute abend wirds laufen.
@ John S., ich schau dann mal was ich finde, erstmal glaub ich weißes Papier oder ich mach noch eine beschichtetete Weiße Spannplatte rein.
Jetzt mach ich mich ans Löten, heute abend wirds laufen.
schaut extrem geil aus bis jetzt
freu mich schon aufs endergebnis
mfg ilker
freu mich schon aufs endergebnis
mfg ilker
- D.Stegmann
- Mega-User

- Beiträge: 473
- Registriert: So, 10.09.06, 20:20
- Wohnort: Erlangen
- Kontaktdaten:
Die andere Hälfte der Bilder ist online.
Frage:
Wie schließe ich die Konstantstromquelle an? Ist es egal wo ich den Stromeingang und Stromausgang hinlöte?
Frage:
Wie schließe ich die Konstantstromquelle an? Ist es egal wo ich den Stromeingang und Stromausgang hinlöte?
-
Ragnar Roeck
- Ultra-User

- Beiträge: 924
- Registriert: Di, 20.02.07, 19:40
Nein, dass muss auf der Platine oder der Anleitung genau ersichtlich sein, wo Ein- und Ausgang sind. Ich weiß nicht wie gut die KSQ gegen falsches Anschließen gesichert sind, ggf. gehen Sie kaputt, also genau nachschauen!
- alexStyles
- Auserwählter

- Beiträge: 2333
- Registriert: So, 20.08.06, 16:51
- Wohnort: Düsseldorf
- Kontaktdaten:
Hey sieht echt schon super aus
Du müsstest mal ein Foto machen wenn die ganzen Leds leuchten

*flashhhh*
MfG Alex
Du müsstest mal ein Foto machen wenn die ganzen Leds leuchten
*flashhhh*
MfG Alex
- montagsfrei
- Mega-User

- Beiträge: 200
- Registriert: Do, 05.04.07, 13:45
- Wohnort: Bushaltestelle
- Kontaktdaten:
hallo und meinen schreinerischen respekt.
viewtopic.php?p=42841#42841
hier siehst du meinen versuchsaufbau.
wenn meine lampe fertig ist werde ich sie nicht direkt über
die pflanze, sondern ehr etwas schräg anbringen. das soll meiner meinung nach
das licht für alle pflanzenteile leichter zu nutzen machen.
beim gießen wird sie dann immer gedreht.
wollen wir uns auf eine pflanzensorte einigen um vergleichen zu können?
viewtopic.php?p=42841#42841
hier siehst du meinen versuchsaufbau.
wenn meine lampe fertig ist werde ich sie nicht direkt über
die pflanze, sondern ehr etwas schräg anbringen. das soll meiner meinung nach
das licht für alle pflanzenteile leichter zu nutzen machen.
beim gießen wird sie dann immer gedreht.
wollen wir uns auf eine pflanzensorte einigen um vergleichen zu können?
