LED leuchtet nicht

z_anlage · Mo, 14.11.16, 17:00

Hallo zusammen.

Ich bin ein absoluter LED-Anfänger und brauche bitte Hilfe.
Habe mir eine 5m LED Trip 24 Volt 72Watt mit 5050 smd LEDS gekauft. Mein erster Versuch war mit einem 12V Notebook-Netzteil (hatte kein anderes zur Hand) und es hat alles wunderbar funktioniert. Als ich dann ein 24V Notebook-Netzteil angeschlossen habe ging garnichts. Und mit dem 12V geht jetzt auch nichts mehr.
Der LED-Streifen hat an beiden Enden eine Einspeisung und wenn ich "vorne" und "hinten" habe ich einen Durchgang.
Kann es sein dass alle LED jetzt defekt sind? Weiter habe ich mal an der ersten Trennstelle neu eingespeist bringt aber auch nichts.

Daten
1. Netzteil 12V 5,83A
2. Netzteil 24V 2.5A (hier habe ich aber noch folgende Bezeichnung Output:DC20-25V ) Gemessen ohne Verbraucher 23.8V

Kann mir jemand sagen was da passiert ist?

ciao

z_anlage

Borax · Mo, 14.11.16, 17:18

Hallo z_anlage,
welcome on board!

Was da wirklich passiert ist, kann ich Dir auch nicht sagen. Aber was sicher ist: Ein 24V LED-Stripe leuchtet normalerweise an einem 12V Netzgerät gar nicht. Wenn er es trotzdem tut, würde ich von einem 12V Stripe ausgehen. So gesehen:

Kann es sein dass alle LED jetzt defekt sind?

Ja. Wenn es eben doch ein 12V Stripe war und Du 24V angeschlossen hast. Mach mal ein Foto von dem Stripe (so dass man etwa 10 LEDs erkennt). Daran kann der Fachmann sehen, ob es aller Wahrscheinlichkeit nach ein 12V oder ein 24V Stripe ist.
BTW: Du schreibst beim 24V Netzteil: Gemessen ohne Verbraucher 23.8V
Und beim 12V Netzteil?

z_anlage · Mo, 14.11.16, 21:34

Dank Borax für das willkommen und deiner Antwort.

Das 12V Netzteil hat gemessen 11.8V.
Auf der Stripe ist alle 10cm (Trennstelle) 24V aufgedruckt.
Würden 12v LEDs bei Anschluss von 24V denn nicht, wenn auch nur sehr kurz aufleuchten? Meine zeigten keine Reaktion.
Die LED hatten an den 12V auch nur eine geringe Leuchtstärke.

Borax · Mo, 14.11.16, 22:40

Würden 12v LEDs bei Anschluss von 24V denn nicht, wenn auch nur sehr kurz aufleuchten? Meine zeigten keine Reaktion.

Sollten sie. Möglicherweise ist das ein Strip mit aktiver Regelung (KSQ) und nicht nur mit einfache Widerständen. In diesem Fall könnten die ICs schneller kaputt gewesen sein, als die LEDs aufblitzen konnten. Da Du ja anscheinen ein Messgerät hast, mal im Diodenprüfbereich (auch Durchgangsprüfbereich oder 'Piepser') an einer einzelnen LED prüfen ob die schwach glimmt wenn Du die Messstripen mit der richtigen Polung angeschlossen hast. Wenn es nicht gerade Multichip LEDs sind (auf Stripes wäre das aber äußerst unwahrscheinlich) sollten sie schwach glimmen. Der Prüfstrom ist meist etwa 1mA. Ist nicht viel aber durchaus sichtbar.

Die LED hatten an den 12V auch nur eine geringe Leuchtstärke.

Trotzdem seltsam. Weiße LEDs (oder sind die gar nicht weiß?) brauchen normalerweise mehr als 2V um überhaupt nur zu glimmen. Bei 7 Stück in Reihe (typischer Aufbau bei weißen Stripes) wären das aber schon 14V. Daher sollte ein 24V Stripe an 12V auch keine Reaktion zeigen.

z_anlage · Di, 15.11.16, 08:14

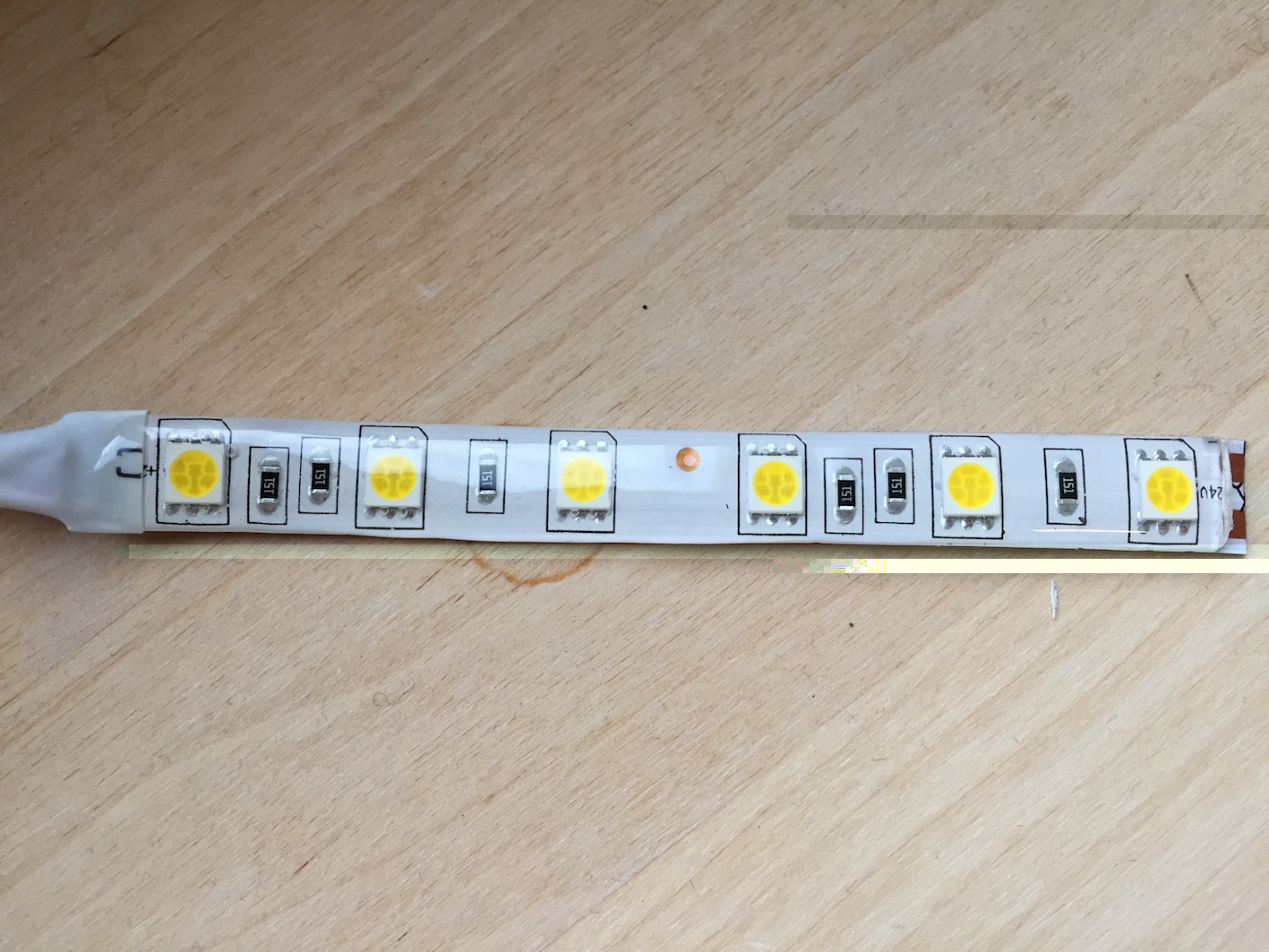

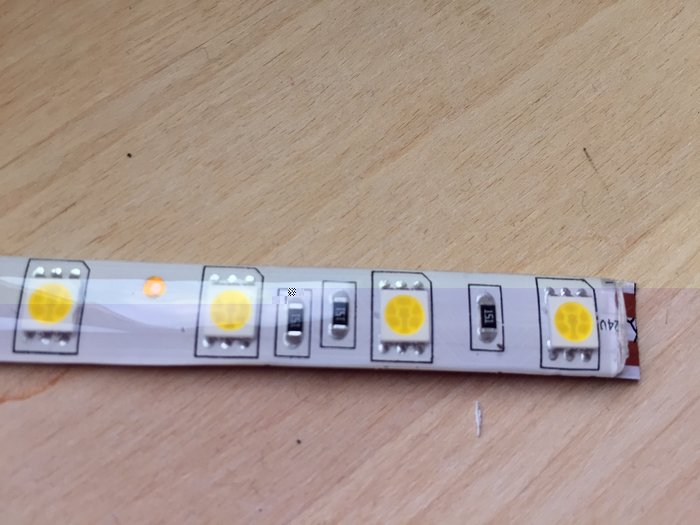

Häng mal zwei Fotos an.
Ist der abgeschnittene Streifen (Einspeisung und erste Trennstelle)
Aufdruck ist 151
LED sind warmweiße

Hab mal die Messung wie beschrieben durchgeführt > die LED leuchtet !

Borax · Di, 15.11.16, 09:12

Hab mal die Messung wie beschrieben durchgeführt > die LED leuchtet !

Immerhin

Der Stripe ist sehr untypisch aufgebaut. Es sind Multichip LEDs mit je 3 Chips pro LED (daher auch die 6 Anschlüsse). Daher ist auch nur eine Reihenschaltung aus 6 LEDs möglich. 151 ist ein 150 Ohm Widerstand. Seltsamerweise sind es aber 6 Widerstände pro Abschnitt. Für eine typische Schaltung wären nur 3 nötig (6 LEDs mit je 3 Chips macht 18 pro Abschnitt, also 3 x 6 Reihenschaltungen an 24V). Ich würde jetzt mal annehmen, dass je 6 Chips mit zwei Widerständen zu einem Strang verschaltet sind und von diesen Strängen immer 3 parallel an den 24V hängen.
Als nächstes bitte mal alle 18 Chips auf dem Abschnitt mit dem Messgerät prüfen. Du kannst auch versuchen, ob Du raus messen kannst, wie die LEDs verschaltet sind.

Achim H · Di, 15.11.16, 11:02

Ich könnte mir vorstellen, dass der Streifen ursprünglich für eine 12V Spannung konzipiert war.
Nachdem 1 Trennstelle herausoperiert und 2 Stränge hintereinander geschaltet wurden, kam diese 24V Leiste dabei heraus.
Die Bestückung mit 6 Widerständen hat hier den Vorteil, dass der Bestückungsautomat für die 12V- und die 24V-Varianten genau die gleichen Bauteile verwenden kann.

z_anlage · Mi, 16.11.16, 12:37

Das mit der Prüfung aller 18 Chips wird einwenig dauern, da alle eingegossen sind (Wasserdicht).
Wie kann ich denn die Verschaltung herausmessen?

z_anlage · Mi, 16.11.16, 18:00

ÄHM wie soll ich sagen. Jetzt geht plötzlich wieder alles. Kann es sein dass das Netzteil einen "Überlastschutz" also eine art Sicherung hat. Habe jetzt das Netzteil nach einem Tag einfach nochmal an den abgeschnittenen Streifen angesteckt und es geht. Auch an der restlichen Rolle gehts plötzlich.

Danke für Eure Bemühungen!!

z_anlage

Ps
Fragen werden, ziemlich sicher trotzdem noch kommen
