Hallo,
ich suche Jemanden der mir hilft einen Led-Stab zu entwerfen und zu bauen und ggf. auch Spass daran hat dieses Projekt weiterzuverfolgen.(Bin um jede noch so kleine Hilfe dankbar).
Ich mache mit zwei verchiedenen Partnern "Jonglage"-Shows sowohl im Schwarzlicht als auch mit Feuer. Da an manchen Orten entsprechende Lichttechnik fehlt, kann man Led-Equipement verwenden, jedenfalls ist solches in Amerika zu erwerben.
Da ich Student bin (Physik) und nicht so betucht bin für einen Led-Stab 800 Euro zu bezahlen(von denen man mehrere braucht), dachte ich an den Selberbau. Von Elektrotechnik, also der Praxis habe ich sehr wenig Ahnung, aber ich bin gerne bereit mich dort einzulesen.(Tipps? Links?)
Lötkolben und Messgeräte müsste ich haben (mein Opa war E-Techniker).
Ganz konkret würde ich gerne erstmal ganz einfach anfangen, da meiner Meinung nach die Probleme im Detail liegen. z.B. Erschütterungen durch Fallenlassen des Stabes usw.
Ich wollte die gesammte Elektronik in ein ca. 3 cm (Durchmesser) Acryl Rohr bauen. Die Gesammtlänge des Stabes würde etwa 1,50 m betragen. Das Gewicht sollte nicht exorbitant werden, da bei Rotation der Stab sonst zu einem
Totschläger mutiert.
Bei der Elektronik selbst dachte ich an 1-2 Akkus (entweder einer in der Mitte oder je einer am Ende des Stabes,Gewichtsverteilung) als Stromquelle.
Welche kann man dafür am besten nehmen? (geringes Gewicht mindestens eine 45 Minuten Laufzeit der LEDs,Ladezeit?)
Diese sollen viele superhelle LEDs (etwa 30-50 Stück; Gewicht Akku zu Leuchtkraft, was ist realistisch?) die über die Stablänge verteilt sind mit Strom versorgen.
(Wie bekommt man soetwas halbwegs Stoßfest realisiert? auflöten der Bauteile auf eine Platine und diese verschrauben?
Welche Schaltung ist sinnvoll, falls durch Erschütterung ein Kontakt bricht, das möglichst wenig ggf. symetrisch Teile ausfallen?)
Effekte wie Programmierbarkeit oder Farbwechsel wären sehr schön, aber ich denke nicht für den Prototypen geeignet.
Vielen Dank schonmal und sry das der Text etwas lang geworden ist ...
Bilder von Stäben usw. kann ich mailen..falls meine Beschreibung zu schlecht war worum es geht. *g*
Gruß
Merlin
LED-STAB, LED POI,...
Moderator: T.Hoffmann
Hi Merlin,
die Idee finde ich echt gut. Zum Thema Stoßfest könntest du sogenannten Epoxydharzkleber verwenden. Das ist ein extrem widerstandsfähiger Zwei-Komponentenkleber. Habe damit schonmal Schalter auf ne Plastikleiste geklebt und musste diese zum entfernen wirklich mit größter Gewalt in nem bestimmten Winkel abreißen. Also das sollte halten, auch wenn da mal was fällt. Dann könntest du die LEDs damit das Rohr kleben. Wenn der Kleber hart wird wird er meist milchig, was dann auch noch akzeptabel aussehen könnte.
Hattest du an bestimmte Funktionen des Stabes gedacht, weil du etwas von Elektronik sagtest? Denn wenn das ganze Teil nur leuchten soll, bräuchtest du eigentlich nur die stromquelle, die LEDs und nen Schalter.
Als Stromquelle würde ich dir entweder 3 normale AA-Akkus oder 9V-Blöcke empfehlen.
die Idee finde ich echt gut. Zum Thema Stoßfest könntest du sogenannten Epoxydharzkleber verwenden. Das ist ein extrem widerstandsfähiger Zwei-Komponentenkleber. Habe damit schonmal Schalter auf ne Plastikleiste geklebt und musste diese zum entfernen wirklich mit größter Gewalt in nem bestimmten Winkel abreißen. Also das sollte halten, auch wenn da mal was fällt. Dann könntest du die LEDs damit das Rohr kleben. Wenn der Kleber hart wird wird er meist milchig, was dann auch noch akzeptabel aussehen könnte.
Hattest du an bestimmte Funktionen des Stabes gedacht, weil du etwas von Elektronik sagtest? Denn wenn das ganze Teil nur leuchten soll, bräuchtest du eigentlich nur die stromquelle, die LEDs und nen Schalter.
Als Stromquelle würde ich dir entweder 3 normale AA-Akkus oder 9V-Blöcke empfehlen.
Coole Idee , willst du ein Laserschwert bauen oder wieso müssen die beweglich sein ?
Also ich würde die Leds auf eine Platinelöten und die halt an einem Ende des Stabs befestigen. Dazu würde ich auch zu einem 9Volt block raten soweit der gut passt. Woher bekommst du 3 cm dicke 1,50 Meter lage Acrlystäbe ? Vielleicht hast du ja mal ein Bild von den fertigen Stäben die 800 euro kosten ich denk mal dann kann man sich das etwas besser vorstellen. Viel glück dabei.
Mit freundlichen Grüßen
Yanik
Also ich würde die Leds auf eine Platinelöten und die halt an einem Ende des Stabs befestigen. Dazu würde ich auch zu einem 9Volt block raten soweit der gut passt. Woher bekommst du 3 cm dicke 1,50 Meter lage Acrlystäbe ? Vielleicht hast du ja mal ein Bild von den fertigen Stäben die 800 euro kosten ich denk mal dann kann man sich das etwas besser vorstellen. Viel glück dabei.
Mit freundlichen Grüßen
Yanik
-
_nabla
- Hyper-User
- Beiträge: 1171
- Registriert: So, 30.07.06, 13:16
- Wohnort: Gießen*Dortmund
- Kontaktdaten:
moin,
ich werde mich in nächster zeit mit dem ausstatten von plastik-kegeln zum jonglieren mit leds widmen. ich denke mal, dass da recht viele ähnlichkeiten vorhanden sind. leider habe ich noch keinen kegel bekommen, kann also noch nicht mehr dazu sagen.
vielleicht können wir da ja erfahrungen austauschen...
PS: Fotos von den stäben fänd ich auch gut...
ich werde mich in nächster zeit mit dem ausstatten von plastik-kegeln zum jonglieren mit leds widmen. ich denke mal, dass da recht viele ähnlichkeiten vorhanden sind. leider habe ich noch keinen kegel bekommen, kann also noch nicht mehr dazu sagen.
vielleicht können wir da ja erfahrungen austauschen...
PS: Fotos von den stäben fänd ich auch gut...
-
Sailor
- Moderator
- Beiträge: 9427
- Registriert: Di, 28.11.06, 22:16
- Wohnort: Saarland, Deutschland und die Welt
Mein Vorschlag geht weg von der Platine, wei Du damit eine Vor- und eine Rückseite hättest.
Wenn die Leds (mit Vorwiderstand) zwischen zwei massive, abisolierte Kupferadern aus Hausinstallationsleitungen gelötet werden und diese dann in eine leichte Spirale gebogen werden (ähnlich einer DNA-Spirale) sind die Lichtpunkter der LED´s von allen Seiten zu sehen. Auch die schwächeren Seitenkeulen kommen dann als Effekt noch zur Geltung.
Gefüllt werden sollte der Stab mit einer weichen, gallertartigen Masse, ähnlich Silikon, unter die vorher viel Luft untergeschlagen wurde. Die sich dadurch bildenden Luftblasen sparen nicht nur Gewicht, sie bringen durch die Reflektionen auch noch einen besonderen Effekt. Ich habe bisher einmal bei einem Bekannten mit dem Zeug gearbeitet, weiß aber nicht wie es heist oder wo er das her hatte. Woran ich mich noch erinnere ist, dass es aus zwei Komponenten zusammengemischt werden musste. Und Zwei-Komponenten-Material muss zu Füllen verwendet werden, weil anderes in der Röhre ewig nicht aushärten würde und damit dann auch lange arbeitet.
Bei 50 LED´s muss ein Strom von rund 1 Ampere kalkuliert werden. Dann müsste auf jede Seite des Stabes mindestens eine Babyzelle, besser noch eine Monozelle angebracht werden. Mit der beidseitigen Anordnung der Batterien hättest Du dann auch die Möglichkeit, den Stab durch verschieben auszutarieren.
Wenn die Leds (mit Vorwiderstand) zwischen zwei massive, abisolierte Kupferadern aus Hausinstallationsleitungen gelötet werden und diese dann in eine leichte Spirale gebogen werden (ähnlich einer DNA-Spirale) sind die Lichtpunkter der LED´s von allen Seiten zu sehen. Auch die schwächeren Seitenkeulen kommen dann als Effekt noch zur Geltung.
Gefüllt werden sollte der Stab mit einer weichen, gallertartigen Masse, ähnlich Silikon, unter die vorher viel Luft untergeschlagen wurde. Die sich dadurch bildenden Luftblasen sparen nicht nur Gewicht, sie bringen durch die Reflektionen auch noch einen besonderen Effekt. Ich habe bisher einmal bei einem Bekannten mit dem Zeug gearbeitet, weiß aber nicht wie es heist oder wo er das her hatte. Woran ich mich noch erinnere ist, dass es aus zwei Komponenten zusammengemischt werden musste. Und Zwei-Komponenten-Material muss zu Füllen verwendet werden, weil anderes in der Röhre ewig nicht aushärten würde und damit dann auch lange arbeitet.
Bei 50 LED´s muss ein Strom von rund 1 Ampere kalkuliert werden. Dann müsste auf jede Seite des Stabes mindestens eine Babyzelle, besser noch eine Monozelle angebracht werden. Mit der beidseitigen Anordnung der Batterien hättest Du dann auch die Möglichkeit, den Stab durch verschieben auszutarieren.
-
Venga
- Hyper-User
- Beiträge: 1039
- Registriert: Sa, 17.02.07, 23:33
- Wohnort: Schleswig-Holstein
- Kontaktdaten:
Man könnte auch Glitter/Glitzerpartikel unter die gelartige Masse mischen. Die lassen sich vielleicht besser in der Masse verteilen. Sowas bekommt man im Bastelladen. Sie sind klein genug, um keinen Kurzschluß zu fabrizieren.
MfG
Venga
MfG
Venga
Hallo,
danke erstmal für die coolen Tipps, das mit dem Ausgießen ist eine coole Idee... wenn man rausbekommt wie dieses Zeug heißt bzw. wo man ähnliches herbekommt wäre das eine gute Alternative zu Kunststoff-Granulat als Füllmaterial. Ich dachte bei der Platine oder beim Einsetzten der Led in ein Kantholz daran, immer abwechselnd vorne und hinten eine LED einzubauen. Werde mal die Daten raussuchen und einen Schaltplan skizzieren... wäre mein Erster *G* aber ich denke das ist am besten, dann könnt ihr mir sagen was alles auf gar keinen Fall geht *G*..
Erstmal nur eine sorte LED, Widerstände, Schalter und Akku.
Im Anhang zwei Bilder von einem anderen einfachen Stab (Akrobat rund 200 Euro) in Bewegung. Der 800 Euro Stab ist ein Prototyp von einer anderen Firma und per USB farbprogrammierbar.
Gruß Merlin
danke erstmal für die coolen Tipps, das mit dem Ausgießen ist eine coole Idee... wenn man rausbekommt wie dieses Zeug heißt bzw. wo man ähnliches herbekommt wäre das eine gute Alternative zu Kunststoff-Granulat als Füllmaterial. Ich dachte bei der Platine oder beim Einsetzten der Led in ein Kantholz daran, immer abwechselnd vorne und hinten eine LED einzubauen. Werde mal die Daten raussuchen und einen Schaltplan skizzieren... wäre mein Erster *G* aber ich denke das ist am besten, dann könnt ihr mir sagen was alles auf gar keinen Fall geht *G*..
Erstmal nur eine sorte LED, Widerstände, Schalter und Akku.
Im Anhang zwei Bilder von einem anderen einfachen Stab (Akrobat rund 200 Euro) in Bewegung. Der 800 Euro Stab ist ein Prototyp von einer anderen Firma und per USB farbprogrammierbar.
- 1573_akrolight2_1.jpg (11.32 KiB) 13992 mal betrachtet
- 1573_akrolight13_1.jpg (22.29 KiB) 13979 mal betrachtet

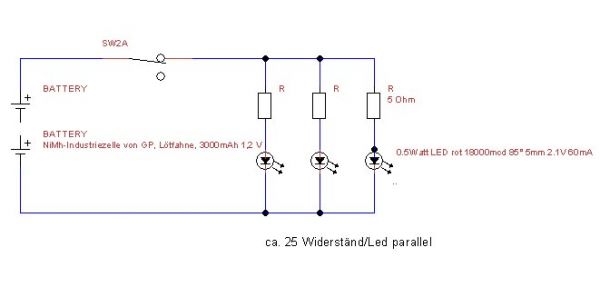

So der Schaltplan ist fertig .. ich habe vorerst 2 Akkus pro Stabseite eingeplant, da ich Aufgrund des Rohrdurchmessers keine Monozellen unterbringen kann. Ich denke, ich werde je ein Akku am Stabende sowie 2 in der Mitte im Handteil anbringen. Also insgesammt 4 Akkus, beide Stabseiten komplett getrennt voneinander anzuschalten.
Ich denke ich nehme diese neuen Leds (Typ siehe Skizze) wegen dem deutlich höheren Abstrahlwinkel, oder meint ihr die Kosten lohnen sich nicht wenn man bedenkt die hyperhellen LED kosten nur 30 cent gegenüber 2 Euro von diesen hier?! Habe ich das mit dem Vorwiderstand richtig berechnet ? 5 Ohm ggf. nächstgrößeren ? Je mehr LEDs ich parallel schalte, desto mehr Strom verbrauchen Sie .. also kürzere Betriebszeit richtig? mehr passiert nicht oder ? ich hab 2 Akkus 3000 mAh in Reihe also 6000mAh... sagen wir 25 LEDs mit 60mA => 1,5 A Gesammtstrom => ca. 4 h Betriebszeit??
Hier der Schaltplan für eine Stabhäfte( Alle Teile/Daten sind aus dem Reichelt online shop, die LEDs nat. von hier):
[Zum Verständnis: D.h. wenn ich weniger Gewicht haben will nehme ich 2 Akkus und 50 LEDs und habe 2 h Betriebszeit ( und keine getrennten Stabhälften mehr, sondern ein Schaltkreis)?!]
Vielen Dank für die viele Mühe die Ihr euch macht,
Merlin
Ich denke ich nehme diese neuen Leds (Typ siehe Skizze) wegen dem deutlich höheren Abstrahlwinkel, oder meint ihr die Kosten lohnen sich nicht wenn man bedenkt die hyperhellen LED kosten nur 30 cent gegenüber 2 Euro von diesen hier?! Habe ich das mit dem Vorwiderstand richtig berechnet ? 5 Ohm ggf. nächstgrößeren ? Je mehr LEDs ich parallel schalte, desto mehr Strom verbrauchen Sie .. also kürzere Betriebszeit richtig? mehr passiert nicht oder ? ich hab 2 Akkus 3000 mAh in Reihe also 6000mAh... sagen wir 25 LEDs mit 60mA => 1,5 A Gesammtstrom => ca. 4 h Betriebszeit??
Hier der Schaltplan für eine Stabhäfte( Alle Teile/Daten sind aus dem Reichelt online shop, die LEDs nat. von hier):
[Zum Verständnis: D.h. wenn ich weniger Gewicht haben will nehme ich 2 Akkus und 50 LEDs und habe 2 h Betriebszeit ( und keine getrennten Stabhälften mehr, sondern ein Schaltkreis)?!]
Vielen Dank für die viele Mühe die Ihr euch macht,
Merlin
joa sieht gut aus. bei den leds is dann eben die frage ob die lieber mehr ausgibst und n paar gramm sparst dafür hellere wenige leds hast oder ob du die günstigen nimmst und davon n paar mehr rein packst. die wiegen ja eigendlich nichts. um den abstrahlwinkel musst du dir auch keine sorgen machen wenn du mit nem stück schleifpapier über den leds kopf gehst kannst du den noch größer machen und das klicht wirkt diffuser.
ansosnetn siehts ganz ok aus schaltung sieht gut aus hab jetzt nicht nochma durchgerechnet nur ma geschätzt und das würde hinkommen. mit den widerständen wäre ich allerdings vorsichtig da die akkus anfangs ein höhe spannung liefern als draufsteht. ich weiß jetzt nicht wie hoch die ladespannung sein wird aber damit musst du zumindest kurzzeitig rechner. ich denke mal das ist aber nicht so tragisch wenn die nicht zu hoch liegt was das ja doch relativ kleine akkus sind.
was du noch nicht gesagt hast ist was du als befestigung machen willst und ob das rohr auffüllen für dich in frage kommt
ansosnetn siehts ganz ok aus schaltung sieht gut aus hab jetzt nicht nochma durchgerechnet nur ma geschätzt und das würde hinkommen. mit den widerständen wäre ich allerdings vorsichtig da die akkus anfangs ein höhe spannung liefern als draufsteht. ich weiß jetzt nicht wie hoch die ladespannung sein wird aber damit musst du zumindest kurzzeitig rechner. ich denke mal das ist aber nicht so tragisch wenn die nicht zu hoch liegt was das ja doch relativ kleine akkus sind.
was du noch nicht gesagt hast ist was du als befestigung machen willst und ob das rohr auffüllen für dich in frage kommt
Hi,
cool so schnell schon antworten =)
Modell aufüllen mit Granulat: (habe ich irgendwo bei ebay angefragt, ist eigentlich für Puppen)
also ich wollte mir eine Lochplatine kaufen (habe keine Ahnung vom ätzen, hätte das Vorteile ?) und einen ungefähr 2 cm breiten und 50 cm langen Streifen nehmen. (Für jede Stabseite einen.) Leds immer eine vorne eine hinten drauflöten. Dann den ganzen Stab auffüllen mit dem Gummigranulat.
Modell ausgießen:
entweder mit Platine wie oben oder mit den gedrehten starren Kupferdrähten wie oben beschrieben.
Habe beim ausgießen das ungute Gefühl das ich nix mehr auswechseln kann .. überleben so LEDs erfahrungsgemäß lange eingepackt in harz ?
Werde dann mal überlegen wie ich das mit den Leds entscheide.. kann ich einfach von der angegeben Lichtstärke aus gehen ? weil verbrauchsmässig (Stromfluss (mA)) kann ich drei normale (90 cent ) mit insgesammt 36000 mcd für eine Neue (2 Euro) mit 18000 mcd reinsetzen, wenn das Gewicht eigentlich nicht so entscheident ist, ist das bestimmt billiger und besser oder ?!
@ andy klingt super wird das Zeug richtig hart oder eher wie gummi ?
@dnm wie sieht das mit dem Aufladen aus .. gibts da ein guten link oder so? hab ich noch nie gemacht..weiss das jede menge einstellbare ladegeräte bei meinem Opa rumliegen, aber muss ich bei NiMH was beachten? wie berechnet man sowas wie Ladestrom etc ? Danke fürs Skizze durchsehen ... Widerstände ggf einfach bissl größer wählen ?
Gruß Merlin
cool so schnell schon antworten =)
Modell aufüllen mit Granulat: (habe ich irgendwo bei ebay angefragt, ist eigentlich für Puppen)
also ich wollte mir eine Lochplatine kaufen (habe keine Ahnung vom ätzen, hätte das Vorteile ?) und einen ungefähr 2 cm breiten und 50 cm langen Streifen nehmen. (Für jede Stabseite einen.) Leds immer eine vorne eine hinten drauflöten. Dann den ganzen Stab auffüllen mit dem Gummigranulat.
Modell ausgießen:
entweder mit Platine wie oben oder mit den gedrehten starren Kupferdrähten wie oben beschrieben.
Habe beim ausgießen das ungute Gefühl das ich nix mehr auswechseln kann .. überleben so LEDs erfahrungsgemäß lange eingepackt in harz ?
Werde dann mal überlegen wie ich das mit den Leds entscheide.. kann ich einfach von der angegeben Lichtstärke aus gehen ? weil verbrauchsmässig (Stromfluss (mA)) kann ich drei normale (90 cent ) mit insgesammt 36000 mcd für eine Neue (2 Euro) mit 18000 mcd reinsetzen, wenn das Gewicht eigentlich nicht so entscheident ist, ist das bestimmt billiger und besser oder ?!
@ andy klingt super wird das Zeug richtig hart oder eher wie gummi ?
@dnm wie sieht das mit dem Aufladen aus .. gibts da ein guten link oder so? hab ich noch nie gemacht..weiss das jede menge einstellbare ladegeräte bei meinem Opa rumliegen, aber muss ich bei NiMH was beachten? wie berechnet man sowas wie Ladestrom etc ? Danke fürs Skizze durchsehen ... Widerstände ggf einfach bissl größer wählen ?
Gruß Merlin
-
Sailor
- Moderator
- Beiträge: 9427
- Registriert: Di, 28.11.06, 22:16
- Wohnort: Saarland, Deutschland und die Welt
Punktraster- und Streifenrasterplatinen sind soweit fertig, dass sie nicht mehr geätzt werden müssen. Lediglich die Streifen müssen noch geschnitten werden (geht mit einem Hobbymesser ganz gut).
Den "normalen" LED´s macht es nichts aus, wenn sie eingegossen werden, bei den 0,5 Watt LED´s rate ich aber davon ab, weil die doch eine Menge Wärme produzieren.
Für Deine Anwendung halte ich eine größere Zahl "normaler" LED´s für sinnvoller.
NiMH-Akkus benötigen ein geeignetes Ladegerät - die neueren Akku-Lader sind aber alle dafür geeignet. Berechnen musst Du dann nichts.
Den "normalen" LED´s macht es nichts aus, wenn sie eingegossen werden, bei den 0,5 Watt LED´s rate ich aber davon ab, weil die doch eine Menge Wärme produzieren.
Für Deine Anwendung halte ich eine größere Zahl "normaler" LED´s für sinnvoller.
NiMH-Akkus benötigen ein geeignetes Ladegerät - die neueren Akku-Lader sind aber alle dafür geeignet. Berechnen musst Du dann nichts.
@Merlin...
Du kannst das Mischungsverhältnis so wählen, wie du es benötigst.
Willst du, das es "Weicher" ist, sprich leicht "Gummiartig" , dann gubt man halt etwas weniger Härter hinzu.
Möchte man es jedoch hart und starr haben, dann gibt man dem Ganzen etwas mehr Härter hinzu.
Macht man das Mischungsverhältnis so, wie es auf dem Harz steht, wird es recht Hart jedoch noch leicht Flexibel bleiben.
Sprich wenn du einen Stab von einem Meter länge und 1cm Durchmesser Gießen würdest, könntest du ihn uf der Länge um ca. 3 bis 4 cm Verbiegen, ohne das er bricht.
Und das bei einem Mischungsverhältnis von 2% Härter.
Du siehst also, das du den Harz ganz nach deinem Belieben verwenden könntest.
Du kannst das Mischungsverhältnis so wählen, wie du es benötigst.
Willst du, das es "Weicher" ist, sprich leicht "Gummiartig" , dann gubt man halt etwas weniger Härter hinzu.
Möchte man es jedoch hart und starr haben, dann gibt man dem Ganzen etwas mehr Härter hinzu.
Macht man das Mischungsverhältnis so, wie es auf dem Harz steht, wird es recht Hart jedoch noch leicht Flexibel bleiben.
Sprich wenn du einen Stab von einem Meter länge und 1cm Durchmesser Gießen würdest, könntest du ihn uf der Länge um ca. 3 bis 4 cm Verbiegen, ohne das er bricht.
Und das bei einem Mischungsverhältnis von 2% Härter.
Du siehst also, das du den Harz ganz nach deinem Belieben verwenden könntest.
zur ladespannung und zum ladestrom und den einstellungen kann ich dir leider nicht viel sagen ich weiß es selber nicht. ich weiß nur das akkus mit einer höheren spannung geladen werden als sie später ausgeben sollen. wieviel das gebnau ist weiß ich leider nicht.
ansonsten frag mal deinen opa der sollte das doch auch wissen oder warte bis es hier einer postet
ansonsten frag mal deinen opa der sollte das doch auch wissen oder warte bis es hier einer postet
Zur Ladespannung:
Es sollte genügen, wenn du 1 bis 1,5 Volt über der Accuspannung liegst, das heißt, bei 2,4 Volt Accuspannung (1 Accu hat eine Nennspannung von 1,2Volt), könntest du ruhig auf 3 bis 3,5 Volt mit der Ladespannung gehen.
Der Ladestrom hängt auch von den Accus ab, je nach dem, was die Accus abkönnen (steht meißt drauf).
Dann kommt noch der Faktor dazu, wie schnell du die Accus geladen haben willst.
Meist werden die Accus in Spielzeugmodellen mit 150 bis 300mA geladen, was dann meist eine Ladezeit von 16 Stunden ausmacht.
Wenn die Accus jedoch schnellladefähig sind, kannst du den Ladestrom auch auf 1 bis 2 A hochziehen, was allerdings nicht so gut ist, weil die Accus dann sehr Warm bis kochend Heiß werden können, was wiederum zur Volge hat, das die Accus nicht gerade sehr lange Leben werden.
Ich pers. würde den Ladestrom bei 300 bis max 500mA einstellen.
Dann hast du die Accus in knapp 8 Std. geladen. (Je nach Kapazität der Accus)
Es sollte genügen, wenn du 1 bis 1,5 Volt über der Accuspannung liegst, das heißt, bei 2,4 Volt Accuspannung (1 Accu hat eine Nennspannung von 1,2Volt), könntest du ruhig auf 3 bis 3,5 Volt mit der Ladespannung gehen.
Der Ladestrom hängt auch von den Accus ab, je nach dem, was die Accus abkönnen (steht meißt drauf).
Dann kommt noch der Faktor dazu, wie schnell du die Accus geladen haben willst.
Meist werden die Accus in Spielzeugmodellen mit 150 bis 300mA geladen, was dann meist eine Ladezeit von 16 Stunden ausmacht.
Wenn die Accus jedoch schnellladefähig sind, kannst du den Ladestrom auch auf 1 bis 2 A hochziehen, was allerdings nicht so gut ist, weil die Accus dann sehr Warm bis kochend Heiß werden können, was wiederum zur Volge hat, das die Accus nicht gerade sehr lange Leben werden.
Ich pers. würde den Ladestrom bei 300 bis max 500mA einstellen.
Dann hast du die Accus in knapp 8 Std. geladen. (Je nach Kapazität der Accus)
Hallo,
das klingt doch super .. also einfach Netzgerät mit Gleichspannung nehmen und an die Akkus hängen und den Ladestrom messen das der passt und die Zeit berechnen die es dauert bis die Akkus voll sind und danach einfach aufhören ?! müssen die Leds beim laden abgetrennt sein ( per Schalter) ?! Hab jetzt am Wochende wenig Zeit ( muss ja auch das Zeug spielen*G*) aber nächste Woche werd ich mich drum kümmern ..
@andy glaube das mit dem Vergiessen hat mich überzeugt, werd das Zeug bei dir bestellen, wenn ich auch den anderen Kram für die Stäbe im Netz gefunden habe...
Gruss Merlin
Danke für die ganze Hilfe hier !! Melde mich wenn ich das Zeug bestellt habe ...im laufe der nächsten Woche.
das klingt doch super .. also einfach Netzgerät mit Gleichspannung nehmen und an die Akkus hängen und den Ladestrom messen das der passt und die Zeit berechnen die es dauert bis die Akkus voll sind und danach einfach aufhören ?! müssen die Leds beim laden abgetrennt sein ( per Schalter) ?! Hab jetzt am Wochende wenig Zeit ( muss ja auch das Zeug spielen*G*) aber nächste Woche werd ich mich drum kümmern ..
@andy glaube das mit dem Vergiessen hat mich überzeugt, werd das Zeug bei dir bestellen, wenn ich auch den anderen Kram für die Stäbe im Netz gefunden habe...
Gruss Merlin
Danke für die ganze Hilfe hier !! Melde mich wenn ich das Zeug bestellt habe ...im laufe der nächsten Woche.
ja die leds würde ich abtrennen je nach schaltung (kaum was drin oder?) leuten die bei laden mit bekommen eventuel zu viel strom und sterben oder fressen dem akku die ganze energie weg und das laden is für s hinterteil.
-
Ragnar Roeck
- Ultra-User
- Beiträge: 924
- Registriert: Di, 20.02.07, 19:40
In Reihe hast Du doppelte Spannung, nicht Strom. Der Widerstand ist richtig, rechnerisch, wenn Du von 1,2V pro Akku ausgehst. Vollgeladen haben die aber mehr (1.4V locker möglich) so dass ich auf einen 12Ω Widerstand gehen würde. Ich glaube irgendwo gelesen zu haben, dass die 0.5W Typen gekühlt werden wollen, bin mir aber nicht sicher. Das heißt beim Strom eher unter 60mA bleiben. Leider bleiben dann bei 2.4V nur 25mA übrig. Wäre schön wenn jemand hier mit den 0.5W Typen mal einen Test mit 2 Akkus machen könnte.Merlin hat geschrieben: ich hab 2 Akkus 3000 mAh in Reihe also 6000mAh... sagen wir 25 LEDs mit 60mA => 1,5 A Gesammtstrom => ca. 4 h Betriebszeit??
Bzgl. Akku. Die Angabe 3000mAh besagt (bei Akkus), dass man über 20h (C20-Kapazität) ingesammt 3000mAh entnehmen kann. Nimmst Du die vollen 3000mAh ist nicht erst nach eine Stunde Schluss, sondern je nach Akkuqualität schon früher. Bei Dir wird aber auf jeden Fall eine Stunde garantierter Betrieb möglich sein.
Akkus können althergebracht mit Konstantstrom gelanden werden, die LEDs dürfen in KEINEM Fall angeschlossen sein (die Spannung steigt bis der Strom durch die Akkus stimmt, damit sind die LEDs futsch), unabhängig der Lademethode. Es gibt doch dafür die Klinkensteckerbuchsen mit einem zusätzlichen Kontakt, wenn ein Stecker drin ist, sind die LEDs abgeklemmt. Ich würde ein Ladegerät mit -delta U Lademethode empfehlen, da kanst Du ja den Klinkenstecker (bzw. das Kabel dorthin) einfach an die Ladeschalenkontakte löten. Kosten so 15€.
Hi,
also mittlerweile hat sich einiges getan... die Acrylstäbe sind bestellt .. allerdings passen die Akkus nun nicht mehr rein, also werde ich 2 Mignon auf jeder Seite nehmen.. dann habe ich auch 2,4 V pro Seite. Addiert sich die Kapazität der Akkus in Reihe oder habe ich effektiv bei 2 mal 2500 mah Akkus auch nur 2500 mah anstelle von 5000 mah zur Verfügung ?
Ansonsten werde ich denke ich die 12 Ohm Widerstände testen...
melde mich wieder wenn irgendwas angekommen ist ...
gruss Merlin
also mittlerweile hat sich einiges getan... die Acrylstäbe sind bestellt .. allerdings passen die Akkus nun nicht mehr rein, also werde ich 2 Mignon auf jeder Seite nehmen.. dann habe ich auch 2,4 V pro Seite. Addiert sich die Kapazität der Akkus in Reihe oder habe ich effektiv bei 2 mal 2500 mah Akkus auch nur 2500 mah anstelle von 5000 mah zur Verfügung ?
Ansonsten werde ich denke ich die 12 Ohm Widerstände testen...
melde mich wieder wenn irgendwas angekommen ist ...
gruss Merlin
Hallo,
so die Rohre sind gekommen und die Leds bestellt ..Will auf beide Seiten des Stabes jetzt je zwei Mignon Akkus machen, wenn ich die passenden Halterungen bekomme. Habe dummerweise eben festgestellt das die Halterungen von Conrad doch nich passen.
Hat irgendeiner eine gute Idee wie ich die Akkus schlagsicher befestigen kann und sie dennoch zum Laden entnehmen kann ??
ggf. nehme ich jetzt zwei von den einzelnen Mignon Haltern hintereinander, obwohl das sehr viel von der beleuchtbaren Länge des Stabes wegnehmen würde ..
Gruss Merlin
so die Rohre sind gekommen und die Leds bestellt ..Will auf beide Seiten des Stabes jetzt je zwei Mignon Akkus machen, wenn ich die passenden Halterungen bekomme. Habe dummerweise eben festgestellt das die Halterungen von Conrad doch nich passen.
Hat irgendeiner eine gute Idee wie ich die Akkus schlagsicher befestigen kann und sie dennoch zum Laden entnehmen kann ??
ggf. nehme ich jetzt zwei von den einzelnen Mignon Haltern hintereinander, obwohl das sehr viel von der beleuchtbaren Länge des Stabes wegnehmen würde ..
Gruss Merlin
Hallo,
danke für die schnelle Antwort...
genau den wollte ich eigentlich kaufen! Aber weil ich die Versandkosten sparen wollte bin ich in ein Conrad Laden gegangen und hab mir dort den vermeintlich gleichen gekauft.. Habe eben festgestellt das die, die ich gekauft habe rechteckige Ecken haben aber der im Onlineshop sieht auf der Abbildung runder aus, wenn man ganz genau hinsieht ...hmm die Frage ist nur welche ich bekomme wenn ich die Online bestelle ..weil die Artikelnr. ist bis auf das -6T hinten identisch... wahrscheinlich ist nur das Bild alt und die neuen sind eben ein bissl rechteckiger =/.
Zwei Fächer hintereinander wäre irgendwie blöd weil dann doppelt soviel Stab dunkel bleibt...
Vielleicht gibts ja noch ne bessere Lösung ... ?!
Werde mich melden wenn die Leds da sind, vielleicht hat ja noch einer Idee für die Akkus ?!
Gruss Merlin
danke für die schnelle Antwort...
genau den wollte ich eigentlich kaufen! Aber weil ich die Versandkosten sparen wollte bin ich in ein Conrad Laden gegangen und hab mir dort den vermeintlich gleichen gekauft.. Habe eben festgestellt das die, die ich gekauft habe rechteckige Ecken haben aber der im Onlineshop sieht auf der Abbildung runder aus, wenn man ganz genau hinsieht ...hmm die Frage ist nur welche ich bekomme wenn ich die Online bestelle ..weil die Artikelnr. ist bis auf das -6T hinten identisch... wahrscheinlich ist nur das Bild alt und die neuen sind eben ein bissl rechteckiger =/.
Zwei Fächer hintereinander wäre irgendwie blöd weil dann doppelt soviel Stab dunkel bleibt...
Vielleicht gibts ja noch ne bessere Lösung ... ?!
Werde mich melden wenn die Leds da sind, vielleicht hat ja noch einer Idee für die Akkus ?!
Gruss Merlin
Hallo..
So habe gestern die ersten Led-Ropes (sowas wie Poi) aufgebaut und gestern Nacht ausgetestet bei einem Auftritt. Habe noch keine Fotos, aber für einen ersten Prototypen sind Sie echt gut geworden! Allerdings wirds auch bei denen mit den Akku-Packs sehr sehr eng ...
Die LEDs für den Stab sind angekommen, ich aber habe mir überlegt lieber neue Rohre zu bestellen als mich dauernd mit den Akkus rumzuärgern...
Zu meinem eigentlichen Anliegen..
Da bei den Ropes alles so gut geklappt hat würde ich die Elektronik im Stab gerne etwas komplizierter machen:
Ich dachte vielleicht ist es realisierbar den Stab umschaltbar zu machen, sodass er auch blinken kann (etwa 50 Hz)?
Hat jemand eine Idee für eine Schaltung (ca. 100- 150)hyperhelle Leds, am besten mit variabler Frequenz zum testen ?
(Ich würde die Schaltung auch gerne verstehen...wenn sie halbwegs einfach ist.)
Ganz für die Zukunft ist es für einen Farbwechseleffekt besser RGB LEDS zu nehmen oder drei verschiedene Farben von normalen LEDS zu mischen, wenn es einem mehr um die Helligkeit als um die Menge der Farben etc. geht ??
Viele Dank,
Merlin
PS: wenn ich Bilder hab poste ich selbstverständlich welche!
So habe gestern die ersten Led-Ropes (sowas wie Poi) aufgebaut und gestern Nacht ausgetestet bei einem Auftritt. Habe noch keine Fotos, aber für einen ersten Prototypen sind Sie echt gut geworden! Allerdings wirds auch bei denen mit den Akku-Packs sehr sehr eng ...
Die LEDs für den Stab sind angekommen, ich aber habe mir überlegt lieber neue Rohre zu bestellen als mich dauernd mit den Akkus rumzuärgern...
Zu meinem eigentlichen Anliegen..
Da bei den Ropes alles so gut geklappt hat würde ich die Elektronik im Stab gerne etwas komplizierter machen:
Ich dachte vielleicht ist es realisierbar den Stab umschaltbar zu machen, sodass er auch blinken kann (etwa 50 Hz)?
Hat jemand eine Idee für eine Schaltung (ca. 100- 150)hyperhelle Leds, am besten mit variabler Frequenz zum testen ?
(Ich würde die Schaltung auch gerne verstehen...wenn sie halbwegs einfach ist.)
Ganz für die Zukunft ist es für einen Farbwechseleffekt besser RGB LEDS zu nehmen oder drei verschiedene Farben von normalen LEDS zu mischen, wenn es einem mehr um die Helligkeit als um die Menge der Farben etc. geht ??
Viele Dank,
Merlin
PS: wenn ich Bilder hab poste ich selbstverständlich welche!
Hi Merlin, freut mich dass deine ersten Versuche so positiv verlaufen sind. Die Blinkschaltung ist kein Problem. Allerdings würdest du eine Frequenz von 50 Hz quasi nichtmehr sehen
http://www.moddingtech.de/tut_ledstrobo ... de,59.html
Das ist genau das was du brauchst. Mit dem Poti kannst du die Frequenz regeln. Ich habe allerdings anstatt dem 1M Ohm Trimmer ein 2M Ohm Trimmer genommen. Damit kannst du es wirklich regeln bis man nurnoch Dauerlicht sieht.
Das Prinzip ist eigentlich ganz einfach. Der NE555 ist ein Timerbaustein, der abhängig von den angelegten Widerständen und den Kondensatoren Signale mit einer Frequenz erzeugt die sich aus den angelegten Werten ergibt. Durch den Trimmer kannst du so die Frequenz variieren.
Wenn du so viele LEDs schalten willst musst du lediglich den Transistor gegen einen Leistungsfähigeren Tauschen. Aber da kann dir hier sicher jemand genauere Angaben machn.
http://www.moddingtech.de/tut_ledstrobo ... de,59.html
Das ist genau das was du brauchst. Mit dem Poti kannst du die Frequenz regeln. Ich habe allerdings anstatt dem 1M Ohm Trimmer ein 2M Ohm Trimmer genommen. Damit kannst du es wirklich regeln bis man nurnoch Dauerlicht sieht.
Das Prinzip ist eigentlich ganz einfach. Der NE555 ist ein Timerbaustein, der abhängig von den angelegten Widerständen und den Kondensatoren Signale mit einer Frequenz erzeugt die sich aus den angelegten Werten ergibt. Durch den Trimmer kannst du so die Frequenz variieren.
Wenn du so viele LEDs schalten willst musst du lediglich den Transistor gegen einen Leistungsfähigeren Tauschen. Aber da kann dir hier sicher jemand genauere Angaben machn.
