Mein Luxeon Diaprojektor

[Doc_McCoy]

Hab einen alten Diaprojektor(ehemals 150Watt Glühbirne) auf eine Luxeon K2 weiß 120Lumen umgebaut.
Als erstes habe ich den Kasten wo die Linsen und Glühbirne drinn war nach hinten aufgesägt, damit Platz für den Kühlkörper der K2 da ist.

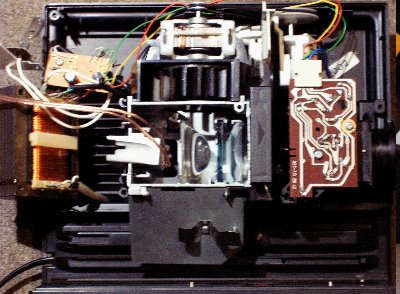

Ein Gesamtbild: Man kann erkennen wo hinten der Kühlkörper rausschaut!

Ein Bild von Oben mit den Linsen und der K2

So jetzt das Ergebnis:
Das Bild ist in Wirklichkeit besser, das Fotografieren hat jetzt schnell gehen müssen und ist somit ziemlich verwackelt!

So jetzt gibt's schärfere Bilder. Sind leicht pixelig, weil es ja stockfinster war.

Das bin ich vor kA wieviel Jahren!

Und jetzt noch ein Makro der Leinwand:


Also man kann mit Luxeon K2 weiß 120 Lumen sicherlich einen guten Diaprojektor bauen.
Wenn man statt 1x K2 3x K2 nehmen würde, würde man ein besseres Ergebnis haben, als mit einer 150Watt Glühbirne! Dann muss man aber je eine Linsen für eine Led nehmen, ansonsten gibts mehrere Bilder an der Leinwand

Vorteile:
Kein so hoher Stromsauger(~9W statt 150W)
Nur ein Kühlkörper(eventuell mit kleinen PC-Van) statt großen Van
Viel leiser!
Im Vergleich heller!
Günstiger!
Viel innovativer!

[Puffy]

Diaprojektor... auf der Realschule haben wir mit einem gearbeitet.. aber seit 4 Jahren hab ich keinen mehr gesehen. Aber intressant, wie lange hast Du daran gesessen?

[2fast]

Nice Projekt aber nen Diarojektor bhab ich ja schon ewig nimmer gesehen
Aber trotzdem, dickes Lob!!

[alexStyles]

Oh Cool
Das sieht ja mal aus
Aber ein scharfes Foto von einem projeziertem Bild wäre noch gut
Meinst du sowas geht auch mit einem "Normalen" Tageslichtprojektir oder einem Beamer ???

MfG Alex

[Doc_McCoy]

Mit Tageslichtprojektor und Beamer geht es sicher, aber ich würde mich nicht über einem 1000€-Beamer drüber trauen, Leds einzubauen. Aber theoretisch könnte man den Diaprojektor mit einen LCD-Display aus einem Handy einen Mini-Beamer basteln!

Lange habe ich nicht daran gebastelt. Habe nur den Linsenkasten hinten aufbohren müssen, sonst würde der Kühlkörper nicht rein passen. Aber das war eigentlich nur so spontan, hat auch nicht lange gedauert den Diaprojektor umzubauen!
Dazu muss man auch sagen, dass ich nur 1 Luxeon K2 verwendet habe, aber mit 3 könnte man ein gutes Ergebnis erzeugen.

Schärferes Endbild bekommt ihr bald natürlich!

[Doc_McCoy]

Aber ehrlichgesagt, ich benötige den Diaprojektor eigentlich nicht.
Ich mache keine Dias und ich schau mir normalerweiße keine Dias an!

Ich könnte höchstens den Diaprojektor(Leica) von meinem Vater zerlegen, und 3 K2 einbauen, dass er leise ist.
Mein Dad benützt zumindest ab und zu den Diaprojektor!

[alexStyles]

Ach was du benutzt den garnicht

...

MfG Alex

PS: Wer guckt sich auch heutzutage noch "so" Dias an...

[Sh@rk]

Jop wirklich ne geile Idee, muss man sagen.

[2fast]

Naja meine Vater hat den ganzen Schrank voller Dias Also sollten wir dir mal sehen wollen, müssen wir da wohl durch *fg* Aber ansonsten. Manche Profifotografen schwören auch auf Dias, da die Bilder um einiges besser seinen sollen.
Ich denke für uns Laien nicht sichtbar *fg*

[seufer_wolle]

Kennt denn jemand ein LCD/TFT Display welches man für den Umbau eines Diaprojektors zum Beamer benutzen könnte ?
Das problem ist ja diese Mickrige größe und dabei sollten ja schon minimum 640*480 Pixel sein...

Google hilft: Anleitung zum Umbau:

http://www.emu-ecke.de/index_quereinsti ... beamer.htm

http://www.beamer-selbstbau.de

[Doc_McCoy]

Oben hat's ein Bilder update gegeben!
Zweimal das gleich Dia, aber dafür einmal ein Makro!

[morpheuz]

Hi,
tolle Idee das so zu lösen. Kannst du mal eine Großaufnahme vom Linsensystem machen und reinstellen. Spiele auch grad mit sowas rum.
Gruß morphi

[Doc_McCoy]

Hi,
tolle Idee das so zu lösen. Kannst du mal eine Großaufnahme vom Linsensystem machen und reinstellen. Spiele auch grad mit sowas rum.
Gruß morphi

OK, ich schau mal, ob ich in ein paar Tagen Zeit für eine Foto habe!

[N3O]

stimmt wir haben fotos gemacht und die werden auch dann bald gepostet hoffe ich. hab mich schon überzeugen können.

[dedicated]

Schöne Resultate mit dem Diaprojektor

Hier ein Link von einem sehr tollen Beamer-Selbstbau-Forum:


http://www.diy-community.de/forum.php


Da werden schon einige Tests mit LED-Beleuchtung gemacht:

Link

mfg Martin

[Doc_McCoy]

Hey! Danke für die Links!

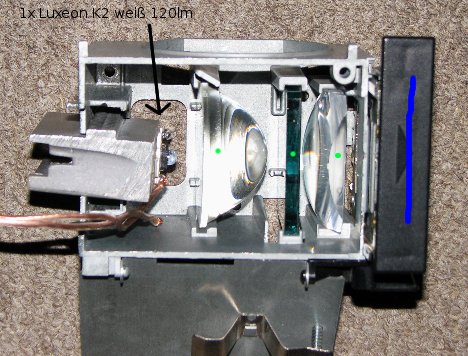

So irgendwer hat noch genauere Fotos von den Linsen gewünscht, hier sind sie:

Mit den Grünen Punkten habe ich nochmal die einselnen Linsen markiert und mit den blauen Strichen, wo das die ist.Eigentlich nur für euch, damit ihr besser die Linsen erkennen könnt.


Ich muss jetzt nochmal schauen, wo ich ein 1,8" LCD/TFT Display herbekomme, dass ich dann das Display an den PC anschließen kann und so ich meinen günstigen Beamer habe!

[C.Hoffmann]

Die neue Seoul LED schafft nahezu doppelte Leistung, bei gleicher Wärme

Rentiert sich bestimmt.

[alexStyles]

Oioi
Cool habe einen alten Dia Projektor gefunden den Ich umbauen kann...
Also bei Displays kann Ich als "test" Display einfach farbige Handy Displays empfehlen
Um dann noch eine schöne Grafik hinzubekommen muss das Display eben eine "gute" Auflösung haben
Aber ob das dann auch ein Handydisplay ist wer weiss
Vielleicht werden diese High Power Leds noch echt einige Sachen ins Rollen bringen..
Schliesslich sind selbst die kleinsten Projektoren im Moment noch nicht Handtaschen tauglich wenn überhaupt Rucksack ...
Auch ist die Sache mit den Lampen ja eine "Schweinerei" ...
Verdammt teuer diese Mist Dinger
MfG Alex

[Sh@rk]

Jop da stimme ich vhris zu, wäre bestimmt eine geld investion wert^^, aber muss ja selber wissen obs zu hell oder zu dunkel ist Doc_McCoy.
@dedicated die sehen irgendwie schön aus die großen Led's davon mal ausgegangen das es ja keine 5mm sind *g*.

mfg Sh@rk

[Doc_McCoy]

Die Powerleds haben schon echt einige Sachen ins Rollen gebracht, zumindest bei uns!

Ich werde mir eventuell 3 Z-Leds mal wieder bei euch bestellen und sehe ich dann schon, ob ich 2 oder 3 Z-Leds verwende. Ich könnte zwar genauso K2s verwenden, da bräuchte ich mehr und der Raum für die Leds ist jetzt auch nicht so groß und ein Grill sollte es auch nicht werden, also denke ich, werde ich die 1x K2 durch 2-3x P4 ersetzen.

Jedoch schaue ich mir erstmal nach einem Display um, an Handy Disp habe ich auch schon gedacht, oder eventuell von einem MP4-Player!
Nur das Problem wird sein, dass ich keine Ahnung habe, wie ich so ein Display an meinen VGA-Anschluss am PC ran bekomme und es zugleich auch noch funktioniert.
Vielleicht kennt sich ja einer von euch in diesem Gebiet zumindest einigermaßen aus??!!!

[dedicated]

@ SKARK jupp das sind 10mm LEDs


@ DOC Man braucht sehr lichtdurchlässige Displays. Ein Display aus einem Handy oder Mp3-Player möge mit Hintergrundbeleuchtung
für das Auge hell erscheinen, aber für eine Projektion an der Wand mit vielleicht 1m-Diagonale sind diese
Displays ungeeignet.

Gute Displays für Beamerbau:

3.5 Zoll Prime View TFT 640x480 177€ ELV.de
6.4 Zoll Sharp LQ64SP1
7 Zoll Lilli Modell NW619V 800x600 ca 190€
8 Zoll Hami 800x600

Schlechtes Diplay:

1.8 Zoll Lilliput TFt

Selbstbaubeamer können mit 300€ bis 500€ realisiert werden.

Es geht beim Selbstbau hauptsächlich darum das günstige Leuchtmittel
verwendet werden können, denn Originallampen für Beamer kosten ab 200€ bis ca. 600€.

Meistens werden HQI(150W, 250W 400W), CDM-T(75W 150W) oder xenon(35W, 50W) benutzt.
Farbtemperaturen von 4000K(gelblich) bis 7000K(bläulich).

LEDs werden kaum benutzt oder nur getestet, obwohl diese einige Vorteile haben z.B.
niedrige Temperatur,
hohe Lebensdauer,
keine Uv-Strahlung ( bleicht Displays aus )
oder keine IR-Strahlung ( Wärmestrahlung schlecht für die Flüssigkeitskristalle ).

mfg Martin

[alexStyles]

Hi dedicated...
Meinst du nicht es gibt auch günstigere Displays die geeignet sind ausser dennen die du hier gepostet hast
Also so für ~50€ ???
Weil 50€ zu 150€ oder mehr ist doch schon ein grosser Unterschied ...
MfG Alex

[dedicated]

Das 1.8 Zoll Lilli gibts bei Ebay 50-60€:

Link

Aber Vorsicht Augenkrebs !!

1.8 Lilli Selbstbau
Entäuschter Beamerkauf


mfg Martin

[Doc_McCoy]

Thx, dedicated für die Links

Also einen Liliput werde ich mir auf keine Fall kaufen!

Aber wie wärs mit diesen Displays:
2"
1,8"

Oder sind die kleinen Displays allgemein schlecht für den Beamerbau geeignet?

Also den Beamer werde ich auf jedenfall mit LEDs bauen, das steht fest!

[alexStyles]

Joa also Ich habe auch gesehen so ein Lilipiut soll bzw. ist garnicht so dolle
Aber wen es geht würde Ich nur displays bis 3,5" nehmen weil sonst wird der Beamer ja wieder zu groß

MfG Alex
