Steckdosenschalter Modifikation

[Doc_McCoy]

Ich wills nicht lang machen, deshalb komme ich gleich zum Punkt:
Die Steckdosenleisten werden heutzutage nicht mehr ordentlich verarbeitet, sodass mir 2 Leisten nach ein paar LAN-Partys gestorben sind.

Jetzt habe ich aus den Steckdosenleisten die Schalter ausgebaut (exploited!)

Da die Schalter aber nur unter 220V Wechselstrom leuchten, habe ich auch den Schalter zerlegt:

Dann habe ich anstatt der Wechselstrom Glühbirne eine 5mm rote Led eingebaut.
Widerstand:Ausgehend von 12V Spannung mit einer rießigen Toleranz für Trafos, würde ein Widerstand mit 700 Ohm reinkommen; habe leider keinen Zuhause gehabt und habe einen 825 Ohm Widerstand benützt.


^^ Links das Led mit Widerstand und rechts die alte Glühbirne!

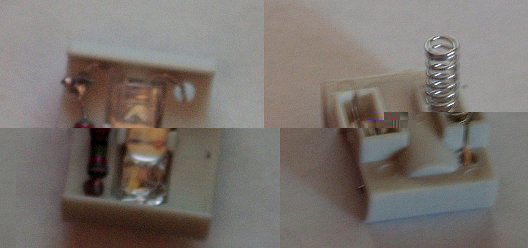

^^Links von Vorne(habe noch Alufolie darunter, dass es besser reflektiert) und rechts von hinten, mit den Federn die dann die Mechanik vom eigentlichen Schaltmechanismus berühren.

Dann noch ein Paar Bilder wenn der Schalter leuchtet(betrieben mit 9V Block):

^^ Im Hellen!

^^ Im Stockfinsteren!

Sehr billige Variante einen beleuchteten Schalter zubauen(wenn man kaputte Steckdosenleisten hat)
Enorme Leuchtkraft des Schalters
Schalter wird nicht warm

ACHTUNG: Den Schalter jetzt nur noch bis max. 12V verwenden. Ich übernehme keine Haftung auf Schäden!

Leider funktioniert das nicht mit anderen Leds, wie blau oder grün!
Weil der rote Plastikschalter nur rotes und weißes Licht durchlässt.
Bei grünen und blauen Leds leuchtet der Schalter nicht wirklich!

Ich hoffe mein How² war sehr hilfreich

Dann noch Viel Spaß beim nach Basteln!

[Sh@rk]

So da noch keine Antwort da ist, werde ich woll mal eine darauf Liefern.
Also mir gefällt das How², um erlich zu sein ist es nicht das Spannenste und aber auch nicht das Billigste, wie du schon sagtest ist es sicherlich für uns und andere User sehr Hilfreich.

Mit Freundlichen Grüßen Sh@rk

[Doc_McCoy]

Ja, es ist nur sinnvoll, wenn man kaputte Steckdosenleisten Zuhause rumliegen hat.
Vielleicht hat ja der einen und andere auch welche Zuhause liegen.
Und ich bin halt zufällig auf die Idee gestoßen...
Es ist mir auch klar, dass das Thema nicht brennendst ist, aber ich habs mal gepostet einfach nur so.

[Light]

Hi Doc_McCoy,

erwähne bitte noch das man danach den Schalter nur für Kleinspannunge (also in deinem Fall 12V) benutzen darf -
sonst kommt noch einer auf die idee den wieder in eine Steckdosenleiste einzubauen - was sehr fatal enden könnte

ansonsten find ich die Idee Gut!
Müll verwertung bzw. aufbereitung ist immer Lobenswert

Leuchtende Grüße

Stefan

[Doc_McCoy]

Habe ich oben ausgebessert!!
Danke für den Hinweiß!

[Nicore]

Hab mal ne kleine OT-Frage. Wie hast Du die geschwungene
gepunktete Linie gemacht? Mit Photoshop? Doch sicherlich
nicht einzeln gepunktet, oder?

[Light]

@Doc_McCoy: Danke - is nur so der sicherheit wegen

Das Bild im Dunklen sieht schon sehr hell aus--
Da muss man mit dem Schalter schon sehr viel LEDS schalten damit das dann nich mehr so auffällt

Leuchtende Grüße

Stefan

[Doc_McCoy]

Hab mal ne kleine OT-Frage. Wie hast Du die geschwungene
gepunktete Linie gemacht? Mit Photoshop? Doch sicherlich
nicht einzeln gepunktet, oder?

Nein kein Photoshop, ist ein brush aus dem Internet für Gimp:

Also alle die mal umsonst was haben möchten:
http://www.blender.org/ <-Blender ist ein kostenloses Renderprogramm, wie Cinema 4D und 3dsmax
http://www.yafray.org/ <-Ist ein Plugin für Blender, bekommt dann bessere Licheffekte&Co
http://www.gimp.org/ <-Kostenloses 2D-Bildbearbeitungsprogramm, wie Photoshop

[Timolol]

Moin,

Darf ich etwas *Haufen*? Ok wenn ja dann los . 220V ist out, heutzutage hat jeder Haushalt 230V.
Aber ein schönes HOW². Mit einer blauen LED hätte es bestimmt auch interessant ausgeschaut .



Mfg Timo

[Fightclub]

Leider funktioniert das nicht mit anderen Leds, wie blau oder grün!
Weil der rote Plastikschalter nur rotes und weißes Licht durchlässt.
Bei grünen und blauen Leds leuchtet der Schalter nicht wirklich!

@Timolol:

[Timolol]

Leider funktioniert das nicht mit anderen Leds, wie blau oder grün!
Weil der rote Plastikschalter nur rotes und weißes Licht durchlässt.
Bei grünen und blauen Leds leuchtet der Schalter nicht wirklich!

@Timolol:

Kein Kommentar

[Light]

Hi Ihr,

manchmal gibts auch Schalter die Sind Nur Milchig weiß. Da könnt man im endefekt eigentlich alle Farben rein machen.
Und es gibt manchaml auch Blaue Schalter--Entsprechende könnte man da dann Blau rein setzen

Leuchtende Grüße

Stefan

[Doc_McCoy]

Ja, liegt bei euch, welche Farbe ihr wollt,nur dass es keine blauen Schalter in Steckdosenleisten gibt.
