Maßangaben verstehen lernen. XD

markus87 · Mo, 03.03.08, 23:24

Hallo zusammen!

Heute möchte ich die Cree in 3D nachbauen. Jedoch weiss ich nun nicht genau was 4.4 ± .2 bedeutet. Heißt das 4.4mm + 0.2mm? Mit 0.2mm wäre die Bodenplatte ganz schön dünn.

PS: Was mich noch interessieren würde: was bedeutet das Pluszeichen mit dem Strich darunter?

: Bild 2.png (9.21 KiB) 9328 mal betrachtet

Danke

Gruß
Markus

Synthy82 · Mo, 03.03.08, 23:44

Pluszeichen mit Strich drunter ist Plus-Minus. Es kann in diesem Fall also um 0,2 mm nach oben oder unten abweichen. Wie dick die Bodenplatte ist, dazu sind auf diesem Bild keine Angaben gemacht.

markus87 · Di, 04.03.08, 00:02

Für diese Angaben ist der Hersteller anscheinend zu faul.

Borax · Di, 04.03.08, 08:48

Wenn Du 'Glück' hast, kann Dir vielleicht ein Forum Mitglied (oder Lumi?) mit einer Schieblehre die fehlenden Maße nachmessen und hier posten. Ich hab (bisher) keine Cree, daher kann ich es nicht.

Elektronikmann · Di, 04.03.08, 09:48

4,4 +-0,2 , bedeutet nix anderes als das die LED in ihrer gesammthöhe das Mass
4,6mm nicht überschreiten darf, und das Mass 4,2 nicht unterschritten werden darf.
Wenn das Mass unterschritten wird heist das nicht kleichzeitig das die Bodenplatte dünner wird.
sondern die LED in ihrer gesammten Bauhöhe kleiner.
mfg

Edit: Hab mir mal von einem anderen Anbieter eine Zeichnung angesehen.
Da steht 4,3mm +-2mm, denke mal das das ein Fehler ist.
Bei gesammthöhe von 4,3 und +- 2 wäre das ja eine Tol. von 50%.
Da glaub ich eher das ich mizt 0,2mm richtig liege.

Pehu · Di, 04.03.08, 18:32

Da ich bei mir solche Cree Leds rumliege habe, habe ich mal nachgemessen.

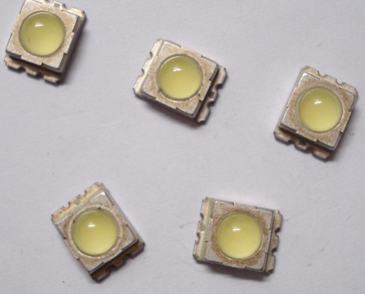

: Cree Leds (Version mit dem eckigen Gehäuse.; cree1.jpg (21.22 KiB) 9247 mal betrachtet

Wie der Elektronikmann schon geschrieben hat, stimmt die Höhe mit 4,30 mm +- 0,2 mm überein.

: Messung der Höhe; cree2.jpg (27.43 KiB) 9258 mal betrachtet

Die Bodenplattendicke beträgt 0,65 mm. Die Bodenplatte ist immer gleich dick. Nur der restliche Teil der Led schwankt +- 0,2mm.

: Dicke der Bodenplatte; cree3.jpg (21.73 KiB) 9248 mal betrachtet

markus87 · Di, 04.03.08, 18:43

Pehu hat geschrieben:Wie der Elektronikmann schon geschrieben hat, stimmt die Höhe mit 4,30 mm +- 0,2 mm überein.

Die 4.4mm habe ich vom Datenblatt des Herstellers entnommen.

Pehu hat geschrieben:Die Bodenplattendicke beträgt 0,65 mm. Die Bodenplatte ist immer gleich dick. Nur der restliche Teil der Led schwankt +- 0,2mm.

Danke für die Informationen.
