Hallo liebe Gemeinde und LED Profis,

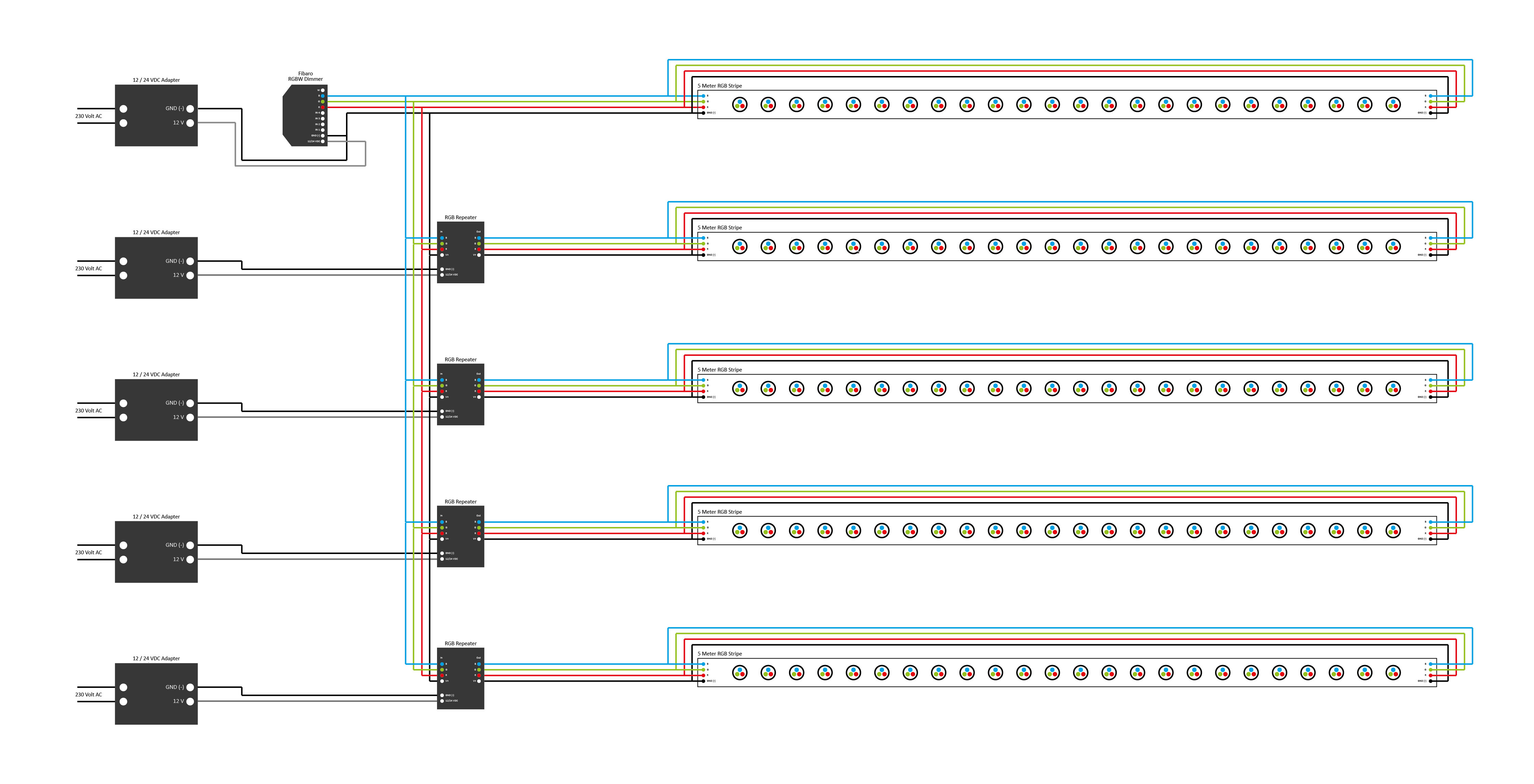

ich werde in Wohnzimmer und Essecke an der Decke diverse 5 Meter RGB Stripes verlegen und mit einem Firbaro RGBW Controller in das Z-Wave Netzwerk einklinken. Ich habe mir dazu mal einen Schaltplan gemacht. Können die Profis unter euch mal einen Blick darauf werfen und diesen auf Sinnhaftigkeit überprüfen. (siehe Anhang PDF / Bild) Grundidee: Jeder 5 Meter Stripe wird beidseitig mit einem eigenen Repeater und Netztteil versorgt, ist je theoretisch beliebig wiederholbar...
Nun noch eine Frage: Kann ich das Signal für den Repeater auch vom vorherigen Repeater abholen oder muss ich das Signal immer vom primären Controller abholen (so wie im Schaltplan)?
Danke für eure Hilfe!
20 Meter und mehr... Schaltplan korrekt?
Moderator: T.Hoffmann
- Dateianhänge
-
schaltplan.pdf- (954.66 KiB) 200-mal heruntergeladen
-
-
Achim H
- Star-Admin
- Beiträge: 13067
- Registriert: Mi, 14.11.07, 02:14
- Wohnort: Herdecke (NRW)
- Kontaktdaten:
Kannst Du so machen.
Der Controller ist meist selbst in der Lage eine Strecke anzusteuern, sodass ein Repeater eingespart werden könnte.
Fibaro RGBW Modul Z-Wave (FIB_FGRGBW) = 144W @ 12V; 288W @ 24V
Statt 5 Netzgeräte kann man ein großes nehmen (alle Leistungen aller Netzgeräte addieren und nach oben aufrunden).
Zum Kabel kann ich nichts sagen.
Ich weiß nicht, welche Ströme fließen und welche Strecken überbrückt werden müssen. Danach richtet sich der Leiterquerschnitt.
Typisch wird ein Repeater ans Ende einer RGB-Leiste angeschlossen, das RGB-Signal aufgefrischt/verstärkt, sodass die nächste Teilstrecke angesteuert werden kann. Der Eingang eines Repeater braucht keine große Leistung, daher kann man die Informationen auch direkt vom vorherigen Repeater abholen.
Netzgerät --> Controller --> RGB-Leiste --> Repeater --> RGB-Leiste --> Repeater --> RGB-Leiste ... usw.
Die Spannung der/des Netzgeräte(s) muss zum Controller und zu allen Repeatern geleitet werden.
Auch hier richtet sich der Leiterquerschnitt nach dem Strom, der fließt und nach der Strecke, die überbrückt werden muss.
Willkommen im Forum.
Der Controller ist meist selbst in der Lage eine Strecke anzusteuern, sodass ein Repeater eingespart werden könnte.
Fibaro RGBW Modul Z-Wave (FIB_FGRGBW) = 144W @ 12V; 288W @ 24V
Statt 5 Netzgeräte kann man ein großes nehmen (alle Leistungen aller Netzgeräte addieren und nach oben aufrunden).
Zum Kabel kann ich nichts sagen.
Ich weiß nicht, welche Ströme fließen und welche Strecken überbrückt werden müssen. Danach richtet sich der Leiterquerschnitt.
Nun noch eine Frage: Kann ich das Signal für den Repeater auch vom vorherigen Repeater abholen oder muss ich das Signal immer vom primären Controller abholen (so wie im Schaltplan)?
Typisch wird ein Repeater ans Ende einer RGB-Leiste angeschlossen, das RGB-Signal aufgefrischt/verstärkt, sodass die nächste Teilstrecke angesteuert werden kann. Der Eingang eines Repeater braucht keine große Leistung, daher kann man die Informationen auch direkt vom vorherigen Repeater abholen.
Netzgerät --> Controller --> RGB-Leiste --> Repeater --> RGB-Leiste --> Repeater --> RGB-Leiste ... usw.
Die Spannung der/des Netzgeräte(s) muss zum Controller und zu allen Repeatern geleitet werden.
Auch hier richtet sich der Leiterquerschnitt nach dem Strom, der fließt und nach der Strecke, die überbrückt werden muss.
Willkommen im Forum.
Hi,
Danke für die Infos! Das hat mir schon gut weiter geholfen. Das mit dem großen Netzteil ist eine Überlegung wert, ich glaube aber lieber mit kleinen Einheiten arbeiten zu wollen.
Was die Leitungsquerschnitte angeht / Stromfluß angeht
- für die Stripes plane ich RGB Streifen mit 5050 und 24 Watt je 5 Meter
- Philips NiederVolt-Trafo elektronisch Certa 20-60 Watt als Netzteile zur Stromversorgung
- Signalverstärker RGB LED Streifen (5050/3528) 12V 20A LD40B
Ein Gedanke ist mir noch gekommen. Ich habe nach vielen Recherchen gelesen, das es vorkommen kann, das LED Stripes hinter Repeatern eine etwas andere Farbe zum Vorschein bringen. Offenbar hat es etwas damit zu tun, wie der Repeater das Signal verstärkt. Um dies auszuschließen hab ich den Gedanken auch den ersten Stripe hinter einen baugleichen Repeater zu hängen. Ja es ist leistungstechnisch nicht nötig, ich möchte aber Farbabweichungen wenn möglich vermeiden.
Was sagt Ihr zu diesem Gedanken?
Danke für die Infos! Das hat mir schon gut weiter geholfen. Das mit dem großen Netzteil ist eine Überlegung wert, ich glaube aber lieber mit kleinen Einheiten arbeiten zu wollen.
Was die Leitungsquerschnitte angeht / Stromfluß angeht
- für die Stripes plane ich RGB Streifen mit 5050 und 24 Watt je 5 Meter
- Philips NiederVolt-Trafo elektronisch Certa 20-60 Watt als Netzteile zur Stromversorgung
- Signalverstärker RGB LED Streifen (5050/3528) 12V 20A LD40B
Ein Gedanke ist mir noch gekommen. Ich habe nach vielen Recherchen gelesen, das es vorkommen kann, das LED Stripes hinter Repeatern eine etwas andere Farbe zum Vorschein bringen. Offenbar hat es etwas damit zu tun, wie der Repeater das Signal verstärkt. Um dies auszuschließen hab ich den Gedanken auch den ersten Stripe hinter einen baugleichen Repeater zu hängen. Ja es ist leistungstechnisch nicht nötig, ich möchte aber Farbabweichungen wenn möglich vermeiden.
Was sagt Ihr zu diesem Gedanken?
