Ultraflache "Flat"-Led selbst gemacht

[Pehu]

In der heutigen Zeit, wo Flach im Trend ist (Flache Handys, Bildschirme, ...)... Dürfen flache Leds nicht fehlen (mal von den SMD-Leds abgeschehen). Vor allem wenn man die hyperhellen Leds von Lumitronix in flacher Version habe möchte.

Deshalb ist mir die Idee eingefallen aus einer normalen 5 mm Led eine superflache Led zu machen. Natürlich geht das auch mit einer 3 mm Led.

Benötige Werkzeuge:
-Am besten eine Dremel zum Schleifen des Leds-Gehäuses + Schutzbrille!!!
Mit einer Feile geht das auch, dauert natürlich viel länger.

1. Zum Testen habe ich eine hyperhelle grüne 5 mm Led von Lumitronix genommen.

5 mm Led Original Zustand


2. Dann anfangen die eine Hälfte der Led abzuschleifen, zum Schluss muss man sich langsam dem Ledchip herantasten.

Eine Seite abgeschliffen


Eine Seite ageschliffen


3. Das gleiche Spiel mit der anderen Seiten.

4. Voila, fertig, ein Vergleich mit einer normalen 5mm Led zeigt die "Ultra-Flat-Led" (0,8 mm dünn ).

"Ultra-Flat Led" Vs. 5 mm


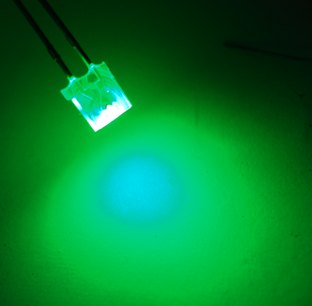

5. Dann noch ein Funktionstest unter Tageslicht.

Funktionstest unter Tageslicht


6. Man kann die Linse bzw. das Runde vorne noch abschleifen.

Linse abgeschliffen und unter normales Raumlicht


[Achim H]

Ich könnte mir vorstellen, dass Du LED noch ein wenig heller leuchten lassen kannst, wenn auf einer der flachen Seiten Miro-Silver(1) aufmontiert wird.

(1)Miro-Silver:
Hochreines Aluminium mit einer Lichtgesamtreflexion von 98%.

Weitere Infos zu diesem Material: www.alanod.de

mfg Achim

[Sh@rk]

WOW Wirklich sehr tolle arbeit! Finde die Idee sehr gut, kommt vor allem sehr gut wenn man sie in Milimeter arbeit verwenden möchte! Mit etwas öl auf dem gehäuse sieht sie sicherlich auch sehr klasse aus, wenn wieder alles klar ist .

[Scorpion]

du hast geschreiben du arbeitest dich vorsichtig bis zum hcip vor. aber woran erkennst ud wann du nahegenug oder bereits zu nahe dran bist? trial and error methode oder gibts da n trick dahinter?

[Synthy82]

Wie hoch ist eigenlich nach dem Abschleifen noch die mechanische Stabilität?

[Pehu]

du hast geschreiben du arbeitest dich vorsichtig bis zum hcip vor. aber woran erkennst ud wann du nahegenug oder bereits zu nahe dran bist? trial and error methode oder gibts da n trick dahinter?

Der Chip sitzt in so einer runden Metall-Schale drin (das aussieht wie ne Toilette), nach dem man eine Seite der Schale weggeschliffen hat, kann man den Draht und den Chip erkennen und selber bestimmen wie weit man noch gehen will.
Ich habe an beiden Seiten noch ein bisschen Plastik (ca. 0,1 mm) gelassen bevor die blanken Beinchen kommen.

Wie hoch ist eigenlich nach dem Abschleifen noch die mechanische Stabilität?

Die Led ist erstaundlicherweise noch relativ stabil. Vermutlich durch den Metallkern... Aber natürlich nicht mehr so stabil wie im Originalzustand.

[Achim H]

Da es die Blink-Dauerlicht-Led nicht mehr gibt, hätte man so eine prima Möglichkeit, sich diese nachzubauen. Einfach eine Blink und eine normale bis zu Hälfte abschleifen und zusammenkleben.

[Mario D]

Hab ich auch schon gemacht, hatte nur 5mm leds, brauchte aber 3mm. leds, also hab ich die 5mm. auf 3mm. runtergeschliffen, klappt auch gut. Ich habe dabei bis ans blange metall geschliffen, led feunktioniert hinterher genauso wie vorher, ich könnte mir höchstens vorstellen, das ein bisschen kühlung verloren geht, aber das wird nur ein klitze kleines bisschen sein.
Kriegt man die wirklich mit öl wieder klar?
Muss man das spezeil aufbringen, bzg. Braucht man spezielles ÖL?

[Nicy]

Mit Öl kriegt man die Led kurzzeitg klar, bis das Öl wieder getrocknet ist. Das gleiche mit Wasser, solange es feucht ist, wird es klarer. Mit sehr feinem Schmiergelpapier kann man die Led wieder klar kriegen. Durch feucht schmiergel wird es noch feiner.

[jm2_de]

Da es die Blink-Dauerlicht-Led nicht mehr gibt, hätte man so eine prima Möglichkeit, sich diese nachzubauen. Einfach eine Blink und eine normale bis zu Hälfte abschleifen und zusammenkleben.

Was ist eine "blink-dauerlicht-led", ich kenn nur die blink LEDs.
Gabs sowas wirklich mal hier im shop ???

Man könnte aber auch einfach eine rote und eine blaue mischen
Hab noch Glasklar aushärtenden Modellbaukleber, also wird das morgen mal probiert

[Crossfire]

er meint das glaube ich so das eine led ist die die ganze zeit leuchtet und eine die blinkt also das es einmal hell leuchtet dann wieder bisschen dunkler wieder hell usw...

Super Idee! Vorallem mit dem mischen von farben ist das jetzt geil!

Nun kann man auch eine rgb led selbst machen! Einfach eine Rote halb abfeilen dann in die mitte eine blaue von beiden seiten und auf die andere seite noch eine grüne halb abfeilen! Und das dann halt mit sekundenkleber o.Ä. zusammen kleben! Aber der 20° abstrahlwinkel ist dann auch nicht mehr vorhanden oder?

[Synthy82]

Aua, ihr habt Ideen!
Bevor ich irgendwelche Öl- und Wassertricks probiere, würde ich erst mal versuchen, ob die LED mit Polierpaste wieder klarzukriegen ist.

[Fightclub]

@crossfire: der winkel dürfte eigentlich noch größer sein, vorallem wenn du sie nicht polierst

[Crossfire]

ja das finde ich dann ja schade... wenn ich 5mm leds verwende will ich auch den schmalen winkel und wenn ich suflus nehme will ich den breiten winkel! Aber das geht dann wohl nicht mehr

Aber wie sag ich immer: Alles was einen Vorteil hat hat auch einen Nachteil... (heißt das ein vorteil und ein nachteil oder einen vorteil und einen nachteil??? xP)

[Achim H]

Was ist eine "blink-dauerlicht-led", ich kenn nur die blink LEDs.
Gabs sowas wirklich mal hier im shop ???

Ob es die hier im Shop gab, weiß ich nicht.
Aber es gab sie mal die 3-beinigen LEDs, die ein rotes Blinklicht oder ein Dauerlicht in grün darstellten. Allerdings sucht man solche Leds heutzutage vergeblich. Werden scheinbar nicht mehr produziert.

[Fightclub]

Für dieses kleine aber feine Tutorial gibt es natürlich auch eine Belohnung in Form von 20 Sternen

[Ls4]

mit 3000er Nasschleifpapier werden die sicher wieder wie vorher!

Gruß Tim

[DnM]

auch wenn die technik des led abschließen ja schon länger bekannt, finde ich die aufarbeitung und umsetzung hier super. die idee eine led auf flach zu schliefen ist mir neu und gefällt mir sehr gut.
mit dieser technik werde ich wohl ab jetzt meine rgb leisten bauen.
mit dem von jm2_de erwähnten modellbaukleber den ich bisher verwendet habe um das licht von 3 leds zu bündeln (mit nem stück plexi als linse) könnten man min solchen flaschen leds auch ohne zustäzliches plexi eine ziemlich gute bündelung erzielen und die farben würden sich noch besser mischen.
ich werde das wenn ich es zeitlich schaffe über ostern direkt mal ausprobieren

[Sh@rk]

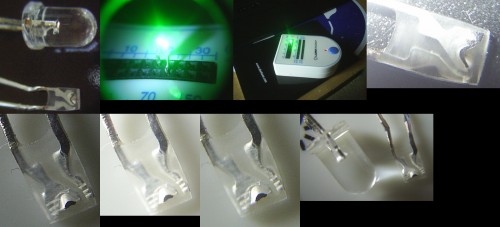

Da ich auch so etwas nettes mal haben wollte habe ich auch mal eine 5mm Led genommen und sie mal ordentlich zusammengeschliffen *g*. Meine ist sogar 0,1mm dünner sprich 0,7mm .

Hier mal eine kleine Zusammenstellung, leider ist die Quali net de beste aber ok.
