COB LED anschliessen und verbinden inklusive Alexa

[Leandri]

Okay... ich habe mich jetzt 4 Stunden damit Beschäftigt klug zu werden und leider bin ich immer noch unwissend....
Aber erstmal Hallo Zusammen. Ich hoffe ihr könnte mir weiterhelfen.

Wie ihr im Anhang erkennen könnt möchte ich in meinem Raum in jeder ecke leds haben die von der wand über die Decke laufen. Diese befinden sich in einem Trockenbau alu Profil. die Länge wird sich denke ich auf ca 6 - 8 Meter belaufen.

Das Problem was ich nun habe ist, ich möchte gerne alle gemeinsam über die Alexa Steuern. Heisst Alexa Licht an Wohnzimmer sollen diese 4 Stripes angehen. Aber wie genau bekomme ich diese verbunden.

Also nachdem die Stripes im Profil sind kappe ich die und nutze dieses Verbinder hier und kann von da aus ja mit einem normal 2 Poligen kabel weiter zum Strom.
https://www.amazon.de/Rebanky-Transpare ... 187&sr=1-7

Ich konnte schon herrausfinden, das ich einen Controller brauche. aber mit den ganzen Alexa controllern auf Amazon komme ich glaube ich nicht weit und dieser hier hat kein Alexa oder sonst was Funktion. Mit diesesm Controller könnte ich alle Stromkabel zusammen führen und hätte dann alle am Strom aber leider bekomme ich die Alexa damit nicht verlinkt.
https://shop.led-studien.de/controller/ ... -u.a./lk55

Habt ihr eine Idee ? Danke vorab. Wenn Fragen sind immer los aber für jemanden wie mich der von Elektro gar kein Plan hat ist das echt schwer zu erklären haha.

Als Led Stripe würde ich gerne COB LED nehmen.
https://www.amazon.de/dp/B09MD4X1QN/ref ... UTF8&psc=1

Als Netzteil habe ich mir dieses hier ausgesucht:
https://www.amazon.de/gp/product/B00MWQ ... 489E&psc=1

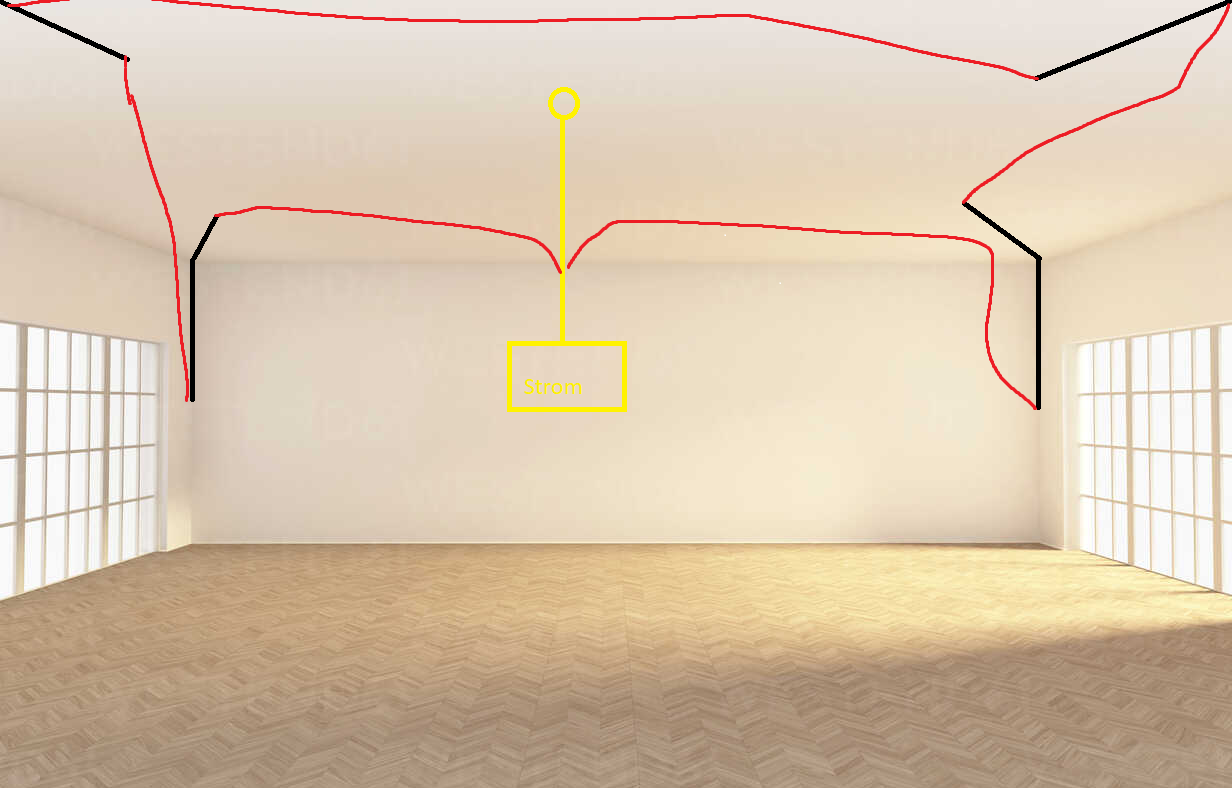

Edit: Die einzige Möglichkeit die mir einfällt wäre die alle in reihe zu schalten und dann in einen dieser Alexa Controller zu gehen aber das wäre halt mega viel Kabelweg den ich da gehen würde. siehe Bild mit Rot das wäre dann das Kabel. Das wären Locker ca 2m Meter Kabel + die 6 - 8 Meter Led strip

[JackyDean]

Du kannst da jeden Alexa-fähigen Controller nehmen, der genug Ausgangsleistung für deine 6-8m Stripes hat. 6-8m ist nicht sonderlich viel - das sollte also kein Problem sein. Wenn du 24V Stripes nimmst (was immer zu empfehlen ist) und du hast Stripes mit beispielsweise 15W/m, dann rechnest du 15W/m * 8m / 24V = 5 Ampere. Bisschen Reserve sollte man immer einhalten, also dein Controller sollte hier min. 6A liefern.

Ob die 6A jetzt über einen Ausgang laufen oder über z.B. 4 Ausgänge verteilt sind, ist in deinem Fall sekundär. Sind es z.B. 4 Ausgänge, hängst du jeden der 4 Stripes an 1 Ausgang. Hat der Controller nur einen Ausgang, teilst du diesen Ausgang z.B. mit 5-fach WAGO-Klemmen auf und schließt dort dann alle 4 Stripes parallel an. Mehr dazu ist u.a. hier beschrieben: https://led-lichtband.info/verkabelung- ... llationen/

Als Controller kannst du hier auch jeden ZigBee-fähigen Controller nehmen. ECHO 4, ECHO Plus und andere können direkt ZigBee. Ein ECHO Dot z.B. nicht. Da kann man aber noch eine HUE BRIDGE o.ä. als Gateway dazwischen klemmen. Geht alles.

[Borax]

Hallo Leandri,
welcome on board!

Noch was... Diese Verbinder machen oft Ärger. Wenn du mit einem Lötkolben umgehen kannst (oder einen Bekannten hast, der das kann) würde ich auf alle Fälle die Streifen mit dem Anschlusskabel verlöten. Die Verbinder haben oft Kontaktprobleme (manchmal auch erst nach Monaten oder Jahren).

[Leandri]

Moin erstmal lieben Dank für die Hilfe, nur damit ich das richtig verstehe wenn ich diesen Controller hier kaufen würde
https://www.amazon.de/Sprachsteuerung-F ... 19&sr=8-32 dann würde das funktionieren und wie folgt aussehen

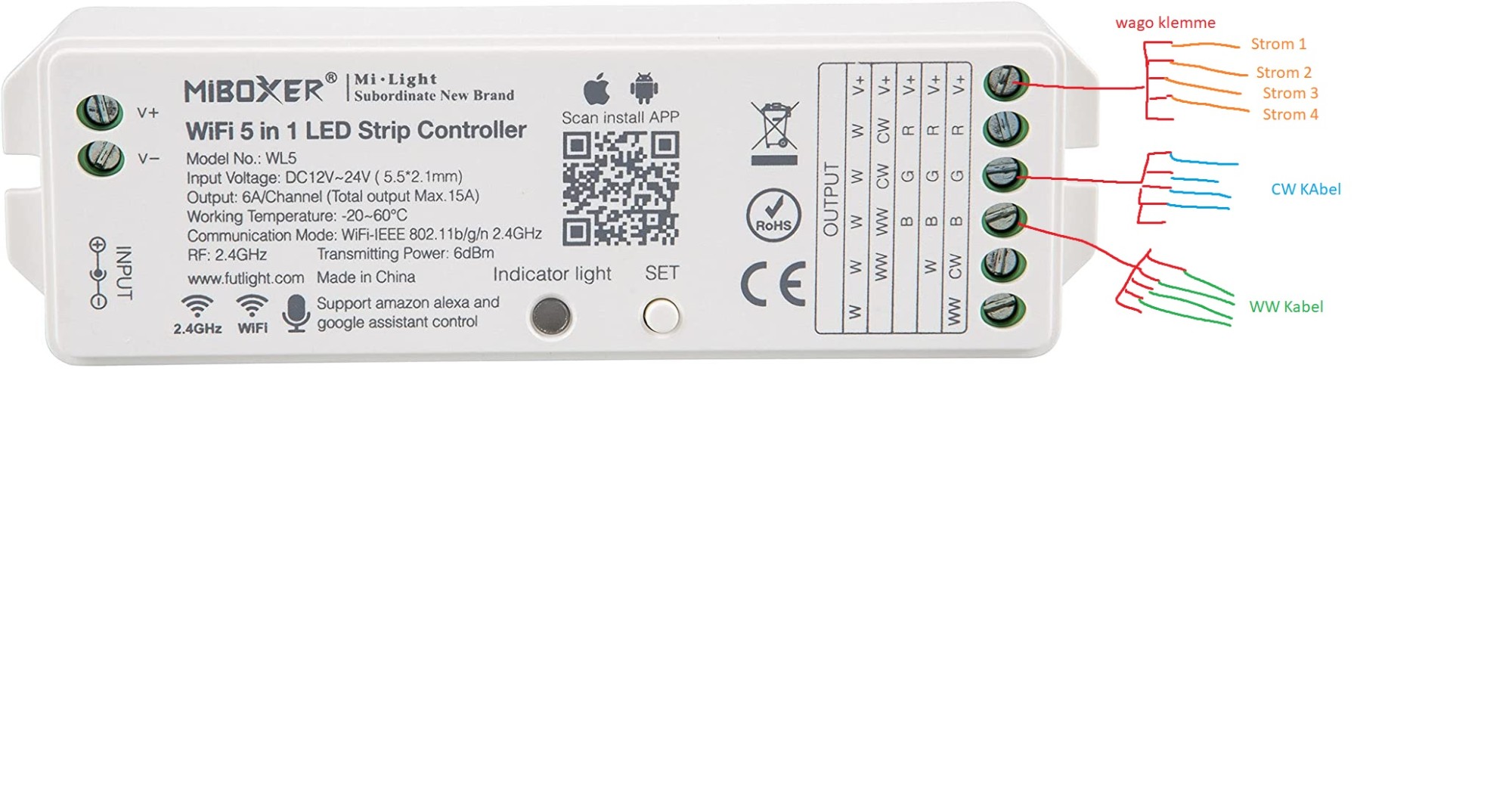

!Achtung Paint Skills!

Das bedeutet für mich ich packe alle Stromkabel über die Klemme an den Strom und jedes einzelne COB LED an einen Eingang. ist das korrekt ?

Wenn ich ein Farbwechsel COB LED von warmweiss auf kaltweiss habe (dann sind die ja 3 Polig wie genau koennte ich die dann anschliessen ? auch mit einer 5er Klemme für den Farbwechsel Eingang ?


EDIT:

Also das wäre dann https://www.amazon.de/Trafo-100W-Transf ... 031&sr=8-2 das Netzteil

habe noch ein Screenshot von meinem Warenkorb angehangen. So sollte das ja dann Funktionieren oder ? und als Stecker für das Netzteil kann ich ja irgendein altes Stecker Kabel abschneiden und nutzen.

Der schlauch wäre am liebsten mit Farbwechsel von warm auf kalt wen das geht, und den controller habe ich ja bereits gepostet.

gebt mir gerne Bescheid ob ich gaß geben kann. Achja und Löten kann ich das sollte gehen.

[JackyDean]

Wenn du den CCT-COB-Streifen nimmst, dann gelten die Ausgänge ww ww cw cw am Controller (Beschriftung in der 3. von 6 Spalten). So müssen die LED-Streifen dann angeklemmt werden. PLUS teilst du mit der WAGO-Klemme auf, korrekt. Auch WW und CW kann man bei Bedarf mit WAGOs aufteilen. Einzig die max. 6 Ampere Ausgangsleistung pro Kanal muss man immer beachten!

Das LPV-Netzteil würde ich nicht nehmen. Die summen oder pfeifen gern mal, wenn die LEDs gedimmt werden. Ich empfehle hier immer die hochwertigen MEANWELL HLG Netzteile.

Ob ein 100W Netzteil bei dir genügt, kann ich nicht sagen, da bei den LED-Strips keine Leistung angegeben ist. Im Normalfall sollte es genügen. Ein HLG-120-24 ist aber definitiv besser.

Was noch seltsam ist, sind die 6m Länge bei den kaltweißen COB. Gerade COB haben einen fürchterlichen Spannungs- und Helligkeitsabfall bei größeren Längen. Alles über 5m ist da schon mutig. Kann man hier noch was lesen, wenn man mag: https://led-lichtband.info/helligkeitsa ... -streifen/

Energieeffizienzklasse G ist eigentlich gar nicht erlaubt zum Verkaufen. Aber who cares bei Amazon? G ist die schlechteste. Für 27€ ist das dann halt so. Der Helligkeitsabfall macht mir mehr sorgen, denn bei 27€ ist da sicher kaum Kupfer auf dem LED-Band. Da sinkt die Spannung um so mehr.

Und die Steuerleitung ist zu dünn, befürchte ich. Gerade bei PLUS brauchst du ggf. mehr Querschnitt, wenn da so viel Meter Kabel verlegt werden sollen. Gibt da Rechner, z.B.: https://www.led-studien.de/einsteiger-i ... tallation/

[Leandri]

okay aber mit dem COB Streifen der Farbeinstellung hat kann ich ja dann nichts falsch machen. Nur hier die letzte Frage du hattest gesagt WW und CW gelten am Controller, ich habe 3 WW und 3 CC eingänge. ich habe jedoch 4 Kabel kann ich die genau so wie den Storm mit einer Klemme Wago klemme zusammenführen und alle dann in einen eingang ? woher weiss ich ob das mit den 6 Ampere passt .... hilfe strom ist aber auch kompliziert.

also das wäre dann jetzt mein Netzteil
https://www.amazon.de/Netzteil-Trafo-HL ... C96&sr=8-5

Das wäre der Schlauch dann
https://www.amazon.de/Streifen-2700K-65 ... 117&sr=1-6


Anklemmen müsste ich das ja dann wie auf dem Foto, aber woher weiss ich jetzt ob das von der Amper zahl ausreicht. es werden ca 6 - 8 Meter strip sein. + nochmal 2 Meter Kabel pro Strip die ich brauche um an meinen Strom zu kommen.

EDIT: was ist eine Steuerleitung ? - Ah du meinst die kabledicke der Wago klemme ja gut da kann ich ja auch 0,75 nehmen oder ? bekomme ich das dann auch noch gut drauf gelötet ? weil zu dick wird ja dann schwer zu löten

[JackyDean]

Du hast 2 WW und 2 CW Ausgänge am Controller. Nicht 3! Es interessiert nur die 3 Spalte bei der Beschriftung. Alles andere da kannst du ignorieren.

Von den 4 Kabeln nimmst du 2 und führst bei denen die beiden WW mit einer 3er-WAGO zusammen und gehst damit auf den ersten WW-Ausgang des Controllers. Dann die beiden CW zusammenführen und auf den ersten CW-Ausgang des Controllers.

Das selbe machst du mit den beiden übrigen Kabeln und nutzt hier immer die 2. Ausgänge. Also das 2. WW und das 2. CW am Controller. Immer mit den Bezeichnungen der 3. Spalte arbeiten!

Dann hast du noch die 4 x PLUS der Kabel übrig. Die führst du mit einer 5er-WAGO zusammen und gehst auf das V+ des Controllers.

Bei Unsicherheit besser mal den Verkäufer des Controllers fragen! Alles, was ich hier schreibe ich absolut ohne jede Gewähr!

[Borax]

Hier gibt es eine Anleitung: https://www.led-konzept.de/mediafiles/D ... roller.pdf
Da ist auch der Anschluss gezeigt:


Es gilt also die 2. Zeile. Die beiden WW Anschlüsse sind dann verbunden (ebenso die CW). Damit ist vmtl. sogar mehr als 6A pro Farbe möglich.

[Leandri]

Mega ich glaub ich habs gecheckt

kann mir nun noch einer sagen welchen durchmesser ich für die 5er wago nehme und welchen für die 3er ?

Das wären die 3er Wago für CW und WW :
https://www.amazon.de/Steckklemme-3-Fac ... %3D&sr=8-5

Und das hier die 5er Wago für V+
https://www.amazon.de/gp/product/B07VCT ... YHR4&psc=1

[Borax]

Passt. Die gehen ja von 0.14mm² bis 4mm². So viele brauchst du aber nicht Außer du willst die auch noch für was anderes verwenden...

[Leandri]

ja als nächstes dann noch die Küche und solltet ihr mal welche brauchen sagt bescheid haha als kleiner Dank

Wollte gerade alles bestellen "aber" das netzteil ist erst am Dienstag leiferbar wollte morgen damit anfangen

das hier sollte doch auch gehen oder ?

https://www.amazon.de/JOYLIT-Schaltnetz ... 35&sr=8-11

Und das hier wäre das Kabel https://www.amazon.de/gp/product/B07ZQ9 ... LBAD&psc=1

[Borax]

Gehen würde das Netzteil. Aber die Wahrscheinlichkeit dass es pfeift oder brummt ist leider recht hoch.
Besser wäre: https://www.amazon.de/Netzteil-MeanWell ... B00MEJJGB4
Das Kabel geht, wobei ich eher zum 0.75mm² tendieren würde. Aber für die kleinen Stücke reicht bei Sternverkabelung (jeder Streifen hat eine eigenen Verbindung zum Controller) das 0.34mm² auch.

[Leandri]

okay also lieber das Kabel hier

https://www.amazon.de/gp/product/B000VD ... B7XF&psc=1

(weil da mehr strom durch geht dann beim v+ richtig ?

aber gut das netzteil habe ich ausgetauscht hole das was du gesagt hast ... werde morgen dann anfangen solltet ihr nach heute nie wieder was von mir hören wisst ihr warum hahaha .....

[Borax]

Ja. Viel Erfolg!

[Leandri]

Also Positive Rückmeldung es hat alles funktioniert mit anschluss etc ...

Das mit dem Löten habe ich mir ja mal ganz simpel vorgestellt aber der WW und CW sind ja sowas von nach aneinander Holy *Haufen* ....

https://www.amazon.de/Steckverbinder-Ab ... 644&sr=8-5 Die würden nicht gehen oder bzw ihr sagt löten .. habt ihr da noch nen guten easy lifehack für mich wie das auch für nen nicht löt meister funktioniert

hab mir jetzt den hier bestellt https://www.amazon.de/gp/product/B09S5V ... UTF8&psc=1 da der ne super feine spitze hat. sonst noch wer ideen

[ustoni]

Die 0,75 mm² wirst du da nicht sauber angelötet bekommen. Selbst wenn wird die mechanische Zugbelastung zu groß für die Lötpads.
Ich würde da kurze flexible Kabel mit 0,2 bis max. 0.5 mm² anlöten und diese dann entweder mit den 0,75 mm² verlöten und mit Schrumpfschlauch isolieren oder mit Wago-Klemmen verbinden.
(z.B. Klemmen: https://www.amazon.de/dp/B00JB3U7Y6?pd_ ... 27ce5&th=1 und Kabel: https://www.amazon.de/NorthPada-Elektro ... 73&sr=1-37 )
5 bis 20 cm dünnes Kabel fallen von der Stromleitfähigkeit dabei kaum auf.

Kabel abisolieren und verzinnen, Lötpads verzinnen und dann erst die Kabel auf die Lötpads löten. Lötstellen anschließend mit einem relativ harten Pinsel und Isopropanol oder Brennspiritus reinigen.

[Leandri]

danke dir auch das hat gut funktioniert.

Habt ihr ne idee wie ich die Plastik abdeckung vonj einem LED Profil so schneiden kann das der Schnitt nicht auffällt wenn die leuchte angeht ? ich habs mit ner Gehrungssäge und nem Metallblatt versucht aber das sieht schlimmer aus als wenn ich es Stoß auf Stoß mache

[Crummon1]

danke dir auch das hat gut funktioniert.

Habt ihr ne idee wie ich die Plastik abdeckung vonj einem LED Profil so schneiden kann das der Schnitt nicht auffällt wenn die leuchte angeht ? ich habs mit ner Gehrungssäge und nem Metallblatt versucht aber das sieht schlimmer aus als wenn ich es Stoß auf Stoß macheonline games

Ich habe die gleiche Frage.

[JackyDean]

Das wird schwierig bis unmöglich. Meist nimmt man transparentes Silikon für die Schnittfugen. Am besten ist aber, man hat Profile, für die es schon ausreichend lange Abdeckungen (z.B. 6m) gibt, so dass man gar keine Stoßkanten hat.
