1. Materialien
2. Layout entwerfen
3. Platine vorbereiten
4. Belichten
5. Entwickeln
6. Ätzen
7. Nachbearbeitung
1. Materialien
Eagle oder sonstiges Programm zum zeichnen des Layouts (hier gibt’s Eagle http://www.cadsoft.de/ )
Drucker und Overhead Folien
Kupferkaschierte Platinen mit 35µm ( am besten Epoxyd)
Entwickler Natriumhydroxid (NaOH) für 1l benötigt man ca. 10g
Ätzmittel Eisendreichlorid (FeCl3) für 1l benötigt man ca. 250g
Eine Dose Positiv 20
Stahlwolle
3 Kunstoffschalen
2 Kunststoff Pinzetten
Wasser^^
UV-Lampe oder 500W Baustrahler
2. Layout entwerfen
Ich persönlich benutze Eagle um mein Layout zu zeichnen,
es ist sehr einfach zu bedienen und man lernt es sehr schnell.

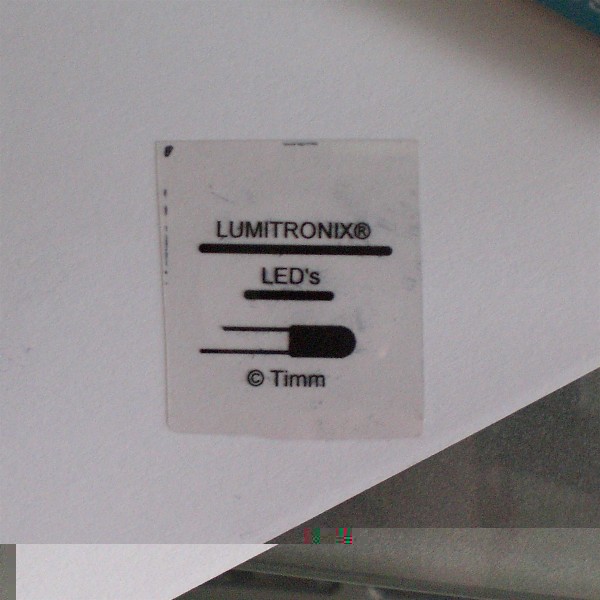

Wenn man sein Layout gezeichnet hat druckt man es auf eine Overhead(Transparente) Folie aus. Am besten bei den Druckereinstellung den Papiertyp auf Folie stellen. Dadurch wird es schön schwarz ausgedruckt.
Alles was auf dem Layout schwarz ist bleibt Kupfer.

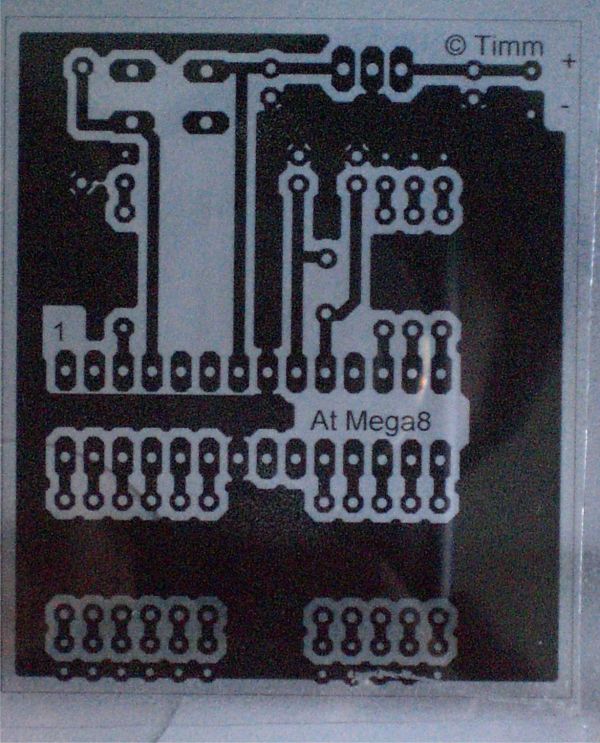

Bsp: Eine Experimentier Platine für den Atmega8
Bestückungsplan:
Da bin ich leider etwas mit dem Messer hineingeraten als ich es ausschneiden wollte
3. Platine vorbereiten

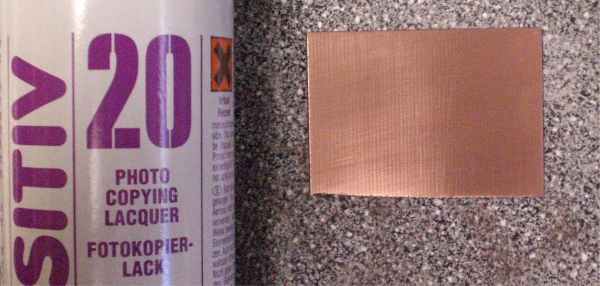

Die unbehandelte Platine ( für das How² nur eine kleine Testplatine):

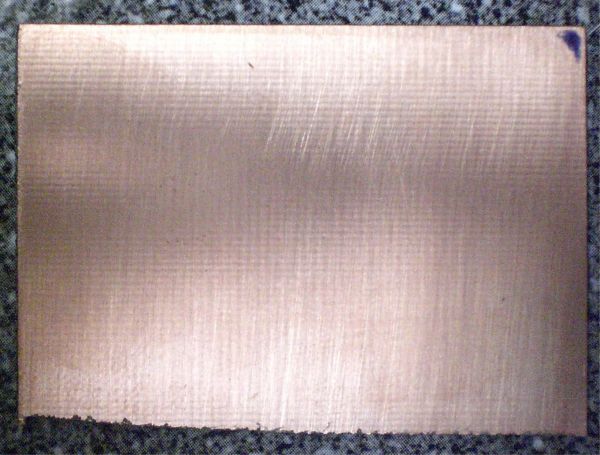

Nun muss die Platine erstmal von Fett und sonstigem Schmutz befreit werden. Das geschieht am besten mit Stahlwolle. Einfach alles schön glänzend rubbeln. Ab jetzt Fingerabdrücke auf der Platine vermeiden
.Die Platine muss im dunkeln und in einem staubfreien Bereich getrocknet.
( Einfach unter eine Plastikschale legen)
Wenn die Platine Licht ausgesetzt wird, ist sie nacher unbrauchbar beim Belichten.
Diesen ganzen Schritt kann man sich auch sparen indem man direkt Foto-Positiv beschichtete Platinen kauft, aber wenn man viele Platinen ätzt ist diese Methode billiger.
4. Belichten
Ist die Platine nun getrocknet wird belichtet.Am besten kann man mit UV- Lampen belichten, da ich aber selbst keine habe, belichte ich mit einem handelsüblichen 500 W Baustrahler. Dieser sollte ca 30 cm von der Platine entfernt sein. Nun legt man sein Layout mit der bedruckten Seite auf die Platine und belichtet das ganze ca 4-5 Minuten lang.

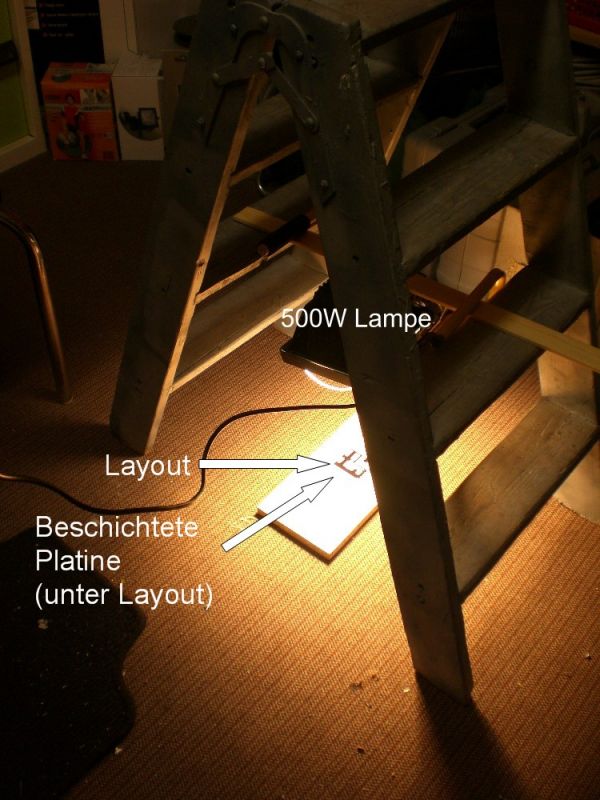

Hier meine einfache Konstruktion mit einer Leiter:

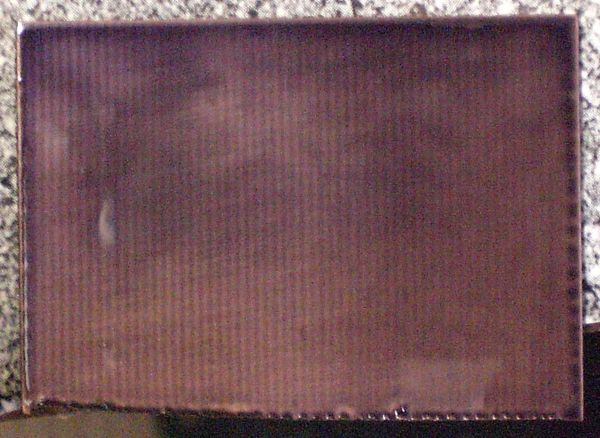

Die belichtete Platine:
Man erkennt die Leiterbahnen diese müssten sich leicht gelblich verfärben.
5. Entwickeln
Nun das Entwickeln. Man nimmt eine Kunststoffschale und schaut ersteinmal wieviel Wasser hineinpasst(nicht bis zum Rand füllen
) In meinem fall sind es 500ml das bedeutet es müssen ca. 4-5g NaOH in das Wasser.Das Wasser sollte kalt sein.Erst warten bis sich die ganzen Kügelchen aufgelöst haben. Nun kann man die Platine mit einer Pinzette in das Entwicklerbad hineinlegen und immer ein bisschen hin- und herbewegen. Die Platine ist entwickelt wenn man das Schaubild schön erkennt und die Nichtleiterbahnen kupfern glänzen. Dann raus aus dem Entwicklerbad und mit Wasser sauber abspülen.

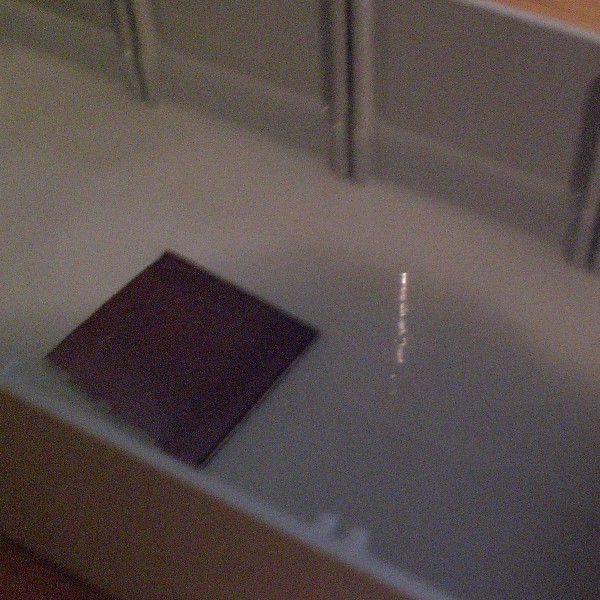

Entwickler:

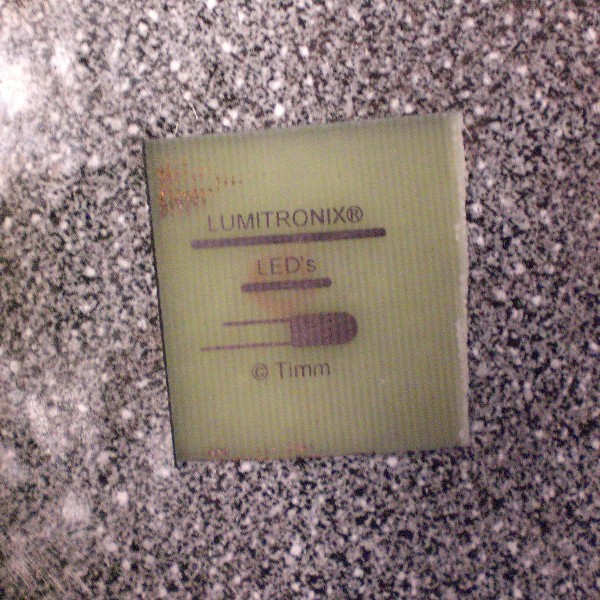

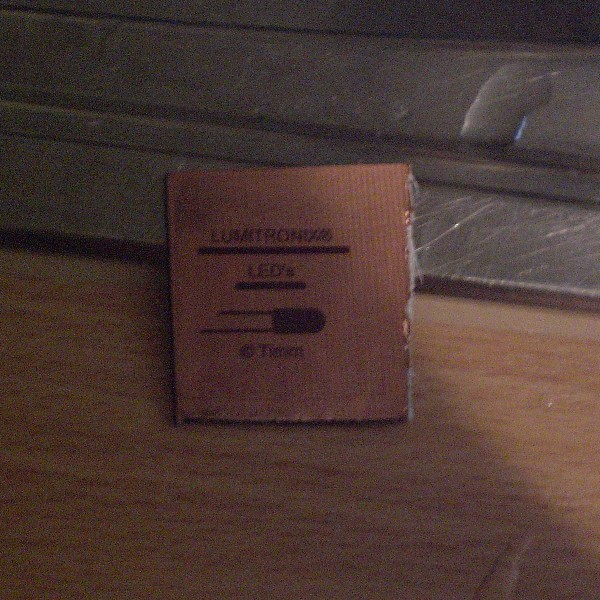

So sollte die Platine nach dem Entwickeln aussehn ( hab extra ne schöne LUMITRONIX Platine gemacht)
6. Ätzen
Zum Ätzen benötigt man Eisendreichlorid das Verhältnis : 250g auf 1l
Da in meine Schale 250ml Wasser reinpasst kommt ca 65g Eisendreichlorid hinein.
Das Eisendreichlorid besteht meistens aus 1cm dicken Kügelchen.
Nun wartet man wieder bis sich die Kügelchen ganz aufgelöst haben.
Am besten ätzt man im freien oder in einem gut belüftetem Zimmer, da das Zeug ziemlich stinkt.
Die Temperatur des Wasser sollte 30-40°C dadurch geht der Ätzvorgang schneller. Man könnte es auch bei 20°C Wassertemperatur machen dauert eben länger.
Man sollte mit dieser Mischung nicht in Berührung kommen. Es gibt Flecken in den Klamotten die man nie wieder herausbekommt und es gibt gelbere Flecken an den Fingern als 200 Zigaretten

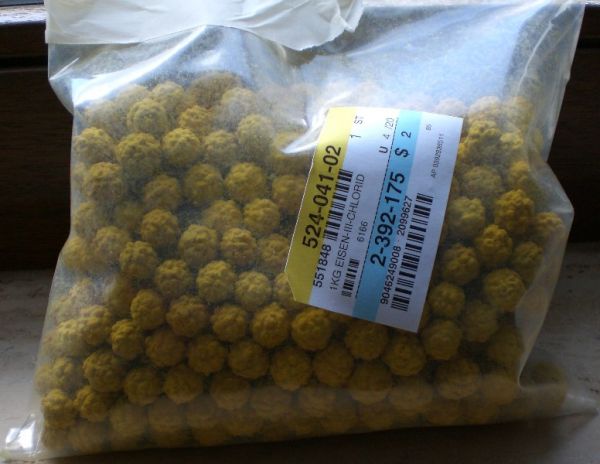

Eisendreichlorid:
Ätzmittel:
Jetzt legt man die Platine mit der Pinzette in das Bad hinein und bewegt sie immer mal wieder ein bisschen hin- und her. Man kann erkennen das sich das Kupfer langsam ablöst. Sobald sich das ganze Kupfer das sich ablösen soll abgelöst hat, kann man die Platine unter fließendem Wasser abspülen.
7. Nachbearbeitung
Auf der Platine befindet sich jetzt immernoch der Foto Lack diesen kann man mit einem Spiritus getränktem Tuch abreiben oder wieder mit Stahlwolle abrubbeln.
Vor der Behandung mit Spiritus oder Stahlwolle:
Danach:
Zur Info das "T" bei Timm ist 2mm hoch. Also man kann recht kleine Schaltungen damit machen.
Jetzt müsste man halt noch die Löcher bohren wenn man welche hätte, das geht mit einer Standbohrmaschine am besten man kann es aber auch mit einem Dremel von Hand machen mit einem 0,8mm Bohrer

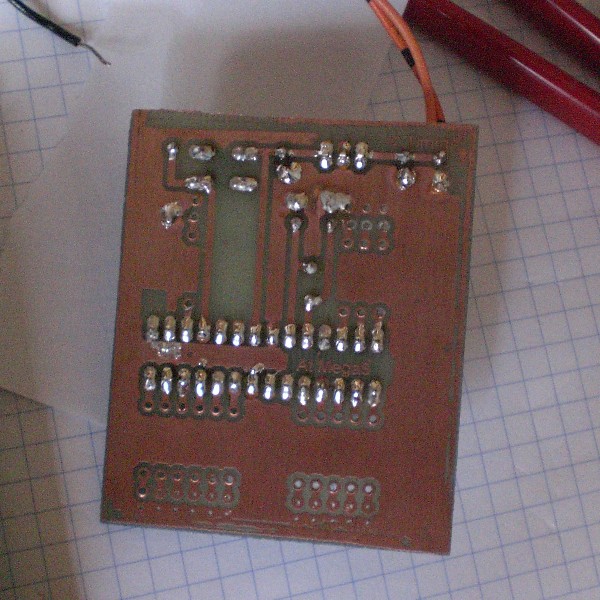

So könnte dann eine fertige Platine aussehen ( war mein erster Versusch mit ätzen):
Zu dem Entwickler und Ätzmittel:
Das Eisendreichlorid ist lange haltbar und kann man in eine Glas oder Plastikflasche füllen mit !Beschriftung!
Dazu noch ein Loch in den Deckel bohren da sich Gase entwickeln, also nicht unbedingt ins eigene Zimmer stellen.
Der Entwickler hält nicht besonders lange vllt. 1 - 2 Wochen danach muss man ein neues Entwicklerbad anfertigen. Man kann ihn aber auch in eine Flasche abfüllen.(ebenfalls mit Loch im Deckel)
Natriumhydroxid (NaOH) und Eisendreichlorid(FeCl3) sind Ätzend und Gesundheitsschädlich man sollte damit sehr vorsichtig umgehen!
Zur Entsorgung:
NaOH kann man sehr verdünt mit Wasser den Abfluss hinunterkippen.
Das FeCl3 sollte man allerdings bei einer Sammelselle für Chemikalien abgeben.
Ich übernehme keinerlei Haftung für Körper oder Sachschäden! Alles auf eigene Gefahr!
Falls ich irgendwas vergessen habe schriebt es einfach hier rein.
Viel Spaß beim Ätzen
MfG Timm
Kritik und Fragen erwünscht
