936 LED's im Raster aber wie??

[giller]

Hallo Leute da bin ich mal wieder
da mir hier sehr gut geholfen wurde komme ich natürlich wieder
mit meinen neuen Fragen an die Profis hier im Forum

diesmahl habe ich vor eine Plexiglas platte 1,25x2,00m im raster von 5/5 cm zu bohren und da UV-Leds einzusetzen

das sind dann so
936st LED's mit den daten

Intensität: 800 mcd (max)
Betriebsspannung: 3,2 - 3,4 Volt
Betriebssp. mit Vorw. (470 Ohm) : 12 V
Betriebsstrom: 20mA
Betriebsstrom max.: 50mA

Jetzt meine anfähnger fragen?was für ein netzteil brauche ich ? was für widerstände und wie verkable ich ?

Diesmahl werde ich dann ein paar schöne fotos mach wenn ich fertig bin
ich Danke euch schon jetzt

[DaCHRlS]

Hmmm...also, wenn Du auch den Rand mit 5 cm Abstand baust sind es aber 23 x 38 LED, demnach 874 statt 936...

Aber gehen wir erstmal davon aus, dass Du nur 2,5 cm Rand eingeplant hast und Deine 936 Stück stimmen.

Grundsätzlich würde ich das auf zunächst einmal auf einen guten Wert pro Cluster errechnen, anbieten würde sich da zum Beispiel 24 Volt, mit je 7 der LED in Reihe. Somit hätte jedes 7er Cluster zwischen 22,4 und 23,8 Volt bei 20 mA Stromaufnahme.

Ein sich daraus ergebender symmetrischer Wert für die Bestückung bei 5 cm Rand könnte zum Beispiel 23 x 42 LED, also 966 LED sein. Dann hättest Du horizontal pro Reihe jeweils 6 der 7er Cluster und das dann mit 23 Reihen. Bohrungsraster wäre dann 5,0/4,52 cm...es sei denn Du passt das Plattenmaß wiederum auf's Raster an oder reduzierst die Menge LED ein wenig...

Bei 7er Clustern und 966 LED hast Du 138 dieser Cluster auf der Platte. Bedeutet eine Stromaufnahme von 138 x 0,02 A, also 2,76 Ampere am 24 Volt Schaltnetzteil.

So auf den ersten Blick habe ich mehrere Schaltnetzteile mit 24 Volt / 3,2 A gefunden. Scheint eine gängige Größe zu sein und wäre für Deinen Bedarf absolut ausreichend. Hier zum Beispiel gerade eines bei Ebay...

Verdrahten müsstest Du dann jeweils 7 in Reihe mit einem 82 Ohm Vorwiderstand je Cluster. Das ganze dann 138 mal und alle Cluster dann parallel an das Netzteil...

Was genau wird denn das, wenn es fertig ist? Klingt zumindest schon richtig nach Arbeit...

DaCHRlS

[Sailor]

Damit kommst Du auf 312 Reihen mit je 3 LED´s und einem Vorwiderstand.

Dem Netzteil wird dann ein Strom von 312 Reihen x 0,02 Ampere pro Reihe = 6,24 Ampere entnommen und sollte daher mindesten 7 Ampere auf Dauer liefern können.

Natürlich kannst Du auch mehrere kleinere Netzteile nehmen. Diese jedoch nicht parallel schalten, sondern immer nur einen Teil des Clusters mit einem der Netzteile versorgen.

Der Vorwiderstand berechnet sich aus (12 V - 3 x 3,2 V) / 0,02 A = 120 Ohm, gewählt 150 Ohm.

[DaCHRlS]

Ich würde trotzdem versuchen den Verdrahtungsaufwand ein wenig zu reduzieren, durch Erhöhung der Anzahl LED in Reihe und dadurch natürlich Erhöhung der Spannung, bei gleichzeitiger Senkung des Stroms:

Aber ist eben alles Geschmackssache...wenn ich so eine Große Matrix aufbauen müsste würde ich noch deutlich höher mit der Spannung gehen und echte Cluster X*X, statt 7*1 bauen...aber ich denke 24 Volt sind schon ein guter Kompromiß...

[Sailor]

Klar, 24 Volt wären schon sinnvoller (und billiger), giller hat eben 12 Volt vorgegeben.

[Neo]

warum nicht mit 48V dann kannst du 15 in reihe schalten

[DaCHRlS]

Weil's bei 48 Volt schon gut kribbelt, oder?!

Klar, ansonsten, "the more, the good"

Vielleicht sollte man dann bei nem 15er Cluster an 48 Volt noch mit nem Elko abpuffern und 1 Ohm Widerstände vor jedes Cluster friemeln?!

Oder aber 13 * 72er Cluster direkt ans Netz...das wären dann 26 Reihen, 36 Spalten...26 * 36 = 936 LED...jeweils 72 LED aus 2 Reihen in Serie...entspricht 13 * 230,4 Volt / 20 mA = 230,4 Volt / 0,26 Ampere...

P.S.: Vorteil bei 24 Volt und dem daraus resultierenden Rastermaß könnte im Übrigen sein, dass die in Serie verlöteten LED so gerade eben noch mit Anode und Kathode aneinanderlötbar sind, ohne das man Kabel zwischen den LED benutzen muss... Ist natürlich egal bei wieviel Volt man das dann betreibt, aber ich würde ein Rastermaß für die Bohrungen benutzen, bei dem ich die LED direkt aneinander verlöten kann...das ganze wird ohnehin schon eine dermaßen große Lötorgie, das ich versuchen würde an jeder Kleinigkeit Lötpunkte zu sparen...

[DaCHRlS]

Aber nun würde mich wirklich interessieren wozu man fast 1000 UV-LED in eine so große Platte packt...was wird das, wenn es dann gebaut wird?!

[tho_weiss]

Solarium, Platinen-Belichter, Mega-Geldscheinprüfer, Disco-Effekt, UV-Entkeimer???
ich kennen jetzt die Wellenlänge der UV-Dioden nicht, aber sollte man nicht überlegen ob das ganze nicht evtl. ungesund sein könnte??

[DaCHRlS]

Hmm...
Solarium -> zu schwach, falsches Band, falsche Wellenlängen
Platinen-Belichter -> bissle groß für, selbst wenn man UV-Led dafür benutzen könnte was ich so nicht weiß
Mega-Geldscheinprüfer -> lol
Disco-Effekt -> gut möglich, aber dann wohl wirklich für ne Disco...immerhin reden wir über 1000 Stück auf 2 Metern breite, oder knallt man sich heutzutage sowas zuhause an die Wand so wie wir früher ne Schwarzlichröhre?

[Light]

Hi Ihr,

auch wenn die Platte mit Sicherheit besser aussieht die UV-Röhre is billiger!
Und weniger arbeit *G*
hab auch zwei stück im Zimmer aufm Schrank liegen *G*

Leuchtende Grüße

Stefan

[alexStyles]

Uiii
Also hier bin Ich aufjedenfall auch mal gespannt auf ein Bild vom Werk ...wenns dazu kommt
Sind ja immerhin ganz schön viele Leds
Und UV Röhren sind eben was anderes als Leds...
Ich denke wenn man die Leds schonend betreibt mit vielleicht sanften 15-18mA leben die auch noch bedeutend länger als sone Röhre

MfG Alex

[Light]

Hi Ihr,

also mit der Lebensdauer das ist noch relative!

weil laut Wikipedia haben so Röhren auch durchschnittlich 18.000Stunden!
und dann ist wirklich zu überlegen ob nicht bei den UV-LEDs der Kunststoff nicht eventuell schneller altert...
und dann ist das eventuell schon viel ähnlicher von der Lebensdauer als normal bei leds angenommen
- oder was meint ihr?

Leuchtende Grüße

Stefan

[DaCHRlS]

Also hier bin Ich aufjedenfall auch mal gespannt auf ein Bild vom Werk

Apropos Bild...wenn das wirklich irgendwo in die Wohnung kommen sollte wäre es vielleicht keine schlechte Idee vor dem Bohren die Platte mit nem schönen Bild zu "tapezieren"...sonst wirkt das hinterher bei der Größe vermutlich ziemlich nackt...ne 2 Meter breite Platte mit klaren LED hört sich zumindest für meine Ohren zunächst einmal sehr "nüchtern" an...

[Light]

geil wäre auch auf der Größe eine Gravur!

Leuchtende Grüße

Stefan

[giller]

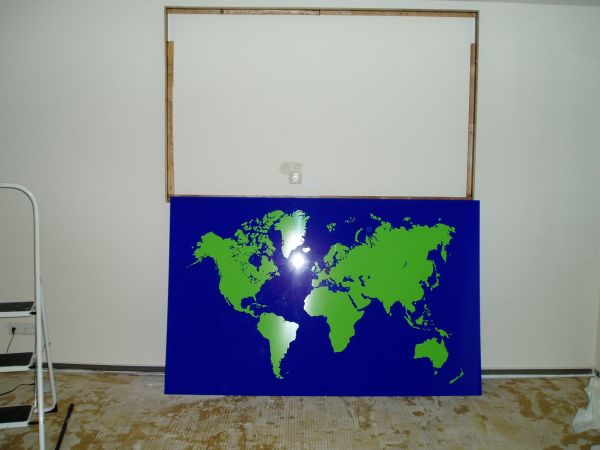

So Freunde damit ihr seht was ich vor habe das bild ist nicht so gut getrofen aber der akku war grade lehr
die platte kommt auf den rahmen und die plexiplatte soll in den rahmen um es von hinten zu beleuchten

[Sailor]

Über 24 Volt solltest Du nicht gehen. In einer derart großen Schaltung möcht ich keinen Fehler beseitigen, wenn gleich 15 LED´s nicht mehr leuchten - und dann noch UV-LED´s.

Zum Bild: das wird wohl ein geiles Ergebnis - aber vorher noch etwas warme Finger!

[derKosta]

Wozu brauch man da zum beleuchten UV Led`s?
Wie sieht das dann aus?

[Synthy82]

Na ja, das Bild soll wahrscheinlich selbst leuchten..

[DaCHRlS]

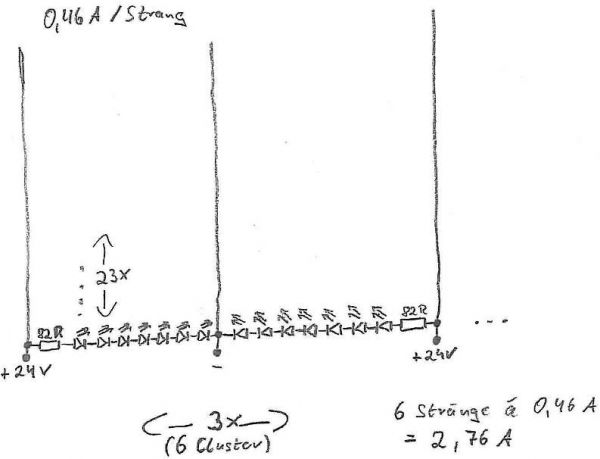

Dann würde ich mich auf Sailors Seite schlagen und weiter an meinem ursprünglichen Posting (7er "Cluster", 24 Volt) festhalten...

[giller]

@DaCHRlS Danke dir bzw euch allen für die schnelle hilfe

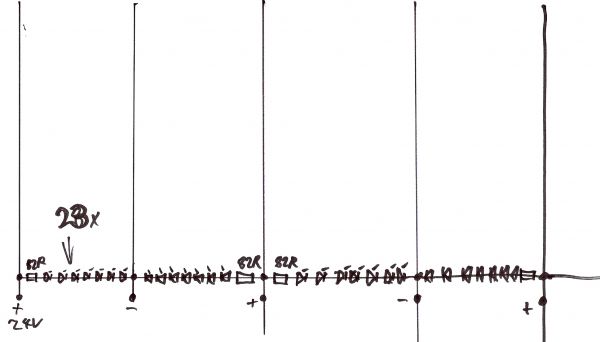

also habe ich richtig verstanden das es sinbildlich dann so weiter geht

[Sailor]

Ja, genau so!

[Gundom]

ist die karte leicht durchsichtig oder was? verstehe das mit den ganzen leds noch immer nicht...

[DaCHRlS]

[quote="giller"]@DaCHRlS Danke dir bzw euch allen für die schnelle hilfe

also habe ich richtig verstanden das es sinbildlich dann so weiter geht quote]

Sailor war mal wieder schneller...

Joa, noch zwei 7er Cluster nach rechts weiter und statt eine dann 23 Reihen davon nach oben...dann hast Du Dein scharfes Teil fertig...grins...bin schon richtig gespannt wie das hinterher aussieht...ist das aus farbigem Plexi oder was für ein Material ist das, dass Du das zum Leuchten bringen kannst?

[giller]

Ich werde euch demnächst ein foto posten bei mir im laden habe ich sowas schon aber mit zwei leuchtstoff röhren dahinter
und jetzt wollte ich mir das mal in meine wohnung hängen ... mal sehen wie es mit uv leds aussieht keine ahnung
versuch macht kluch
eigentlich wollte ich das plexiglass in fluoresiremdem blau das hatte mein werbe techniker leider nicht
