Ein nettes Hallo in die Runde. Ein LED-Neuling braucht Hilfe
Ich habe vor für meinen Flur 3 Wanddeckenstrahler in LED Technik selber zu bauen.
Als Gehäuse für dieses Vorhaben habe ich mir das Kühlkörpergehäuse sk 3 LED-100 ME der Firma Fischerelektronik gedacht.
Dieses hat bei einer Länge von 100 mm einen Rth von 3,6 K/W.

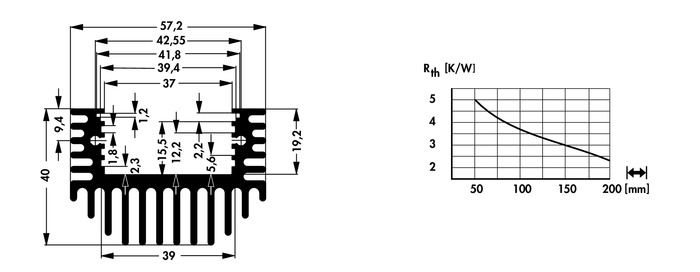

Eine technische Zeichnung mit Temperaturkurve habe ich angefügt


Jede der Wanddeckenstrahler soll mindestens eine Lichtleistung von 1000lm bringen und sollen wenn es möglich ist parallel an ein LED Netzteil angeschlossen werden, da die Strahler in einem Abstand von ca. 1,5-2 m an der Wand hängen sollen. Das Netzteil soll separat unter einer abgehängten Decke eingebaut werden.
Alternativ wäre auch ein Anschluß an jeweils ein Netzteil möglich, jedoch auch teurer. Daher wäre mir es lieber die 3 Leuchten an ein Netzteil anzuschließen.

Als Leuchtmittel würde ich gern für jedes Gehäuse eine
Nichia NSBLL121A SW R8000 G1850 -2250 @ 31V/350 mA (entspricht 10,85 Watt bei 1386 lm)
oder als Alternative eine Cree MK-R @12V/700mA (entspricht 8,4Watt bei 1044lm) nehmen.

Meine Frage ist nun welche der LED wohl die sinnigere ist und mit welches Netzteil ich diese am besten anschließe.

Besten Dank für eure Bemuhungen

[Borax]

Hallo gumba,
welcome on board!

welche der LED wohl die sinnigere ist

Auf alle Fälle die Nichia.

und sollen wenn es möglich ist parallel an ein LED Netzteil angeschlossen werden

Besser und sicherer ist immer der serielle Betrieb an einer KSQ. Das LCM-40: http://www.leds.de/LED-Zubehoer/Stromqu ... uelle.html geht bis 100V und kann daher locker 3 der Nichia LEDs (~93V) versorgen. Parallel schalten geht schon auch, aber wahrscheinlich leuchten die 3 dann nicht ganz gleich hell. Das könnte man zur Not aber mit Ausgleichswiderständen anpassen. Wichtig ist aber, dass die 3 dann 'thermisch gleich laufen'. Da sie nicht auf einen einheitlichen Kühlkörper montiert sind müssen die 'Kühlbedingungen' bei allen 3 gleich sein. Eine unterschiedliche Erwärmung ist bei einer Parallelschalten unbedingt zu vermeiden. Oder Du nimmst ein 48V Netzteil und für jede LED eine eigene Niederspannungs-KSQ.

Dieses hat bei einer Länge von 100 mm einen Rth von 3,6 K/W.

Unter idealen Bedingungen. Ich würde sicherheitshalber nur mit 90% der angegebenen Kühlleistung rechen. 10cm müssten aber gerade so reichen. Besser wären halt etwa 15cm...

[gumba]

Danke dir für deine Antwort. Glaube ist dann am besten wenn ich jedes Nichia LED mit einer eigenen KSQ versorge. Der verkabelungsaufwand ist hiermit wesentlich weniger.
Könnte ich jede einzelne der 3 Nichia LED NSBLL 121A SW 273 R8000 G 1850-2250 mit folgendem KSQ bei 350mA betreiben oder wäre die zu knapp bemessen? Meanwell APC 16-350. kostet bei elpro 5,09 Euro + Mwst/Versand
Daten könnt ihr aus der angehängten PDF Datei entnehmen.

2030.pdf

(848.97 KiB) 248-mal heruntergeladen

[Borax]

Die APC 16-350 kannst Du nehmen. Mich würden nur die 3 Sekunden Setup-time stören.

Der verkabelungsaufwand ist hiermit wesentlich weniger.

Versteh ich nicht. Ob parallel oder seriell ist vom Verkabelungsaufwand her normalerweise kein Unterschied.
Außer es liegen schon (230V) Kabel, die zu jeder Lampe gehen.

[gumba]

Genauso ist es borax es liegen an jeder lampe schon 230V kabel die unter der abgehängten Decke verschwinden. Wollte bei einer Parallelschaltung einfach anstatt der 230 Volt die Spannung der KSQ durch die Kabel schicken.

[gumba]

was verstehe ich unter einer setup time von 3 sekunden und welche ksq würdet ihr für die konfiguration empfehlen

[Achim H]

Damit wird die Zeit nach dem Einschalten definiert, die das Netzgerät braucht, bis Spannung bzw. Strom am Ausgang entsteht.
Das LPC-20-350 ist nur ca. 2 EUR teurer, schafft es aber in 0,5 Sekunden.
Sehr gute Schaltnetzgeräte schaffen es auch in weniger als 0,5 Sekunden, sind aber vergleichsweise teuer.
