Nein, die Box ist dann definitiv in Ordnung.
Sorry, mein Fehler. Ich war davon ausgegangen - warum auch immer - , dass jedes Tagfahrlicht eine eigene Box hat.
Dann stellt sich mir allerdings die Frage, wie es möglich ist, dass 5 von 6 LEDs defekt sind. Du bist absolut sicher, dass Du beim Überprüfen der einzelnen LEDs guten Kontakt hattest? Die funktionierende LED hat auch deutlich sichtbar geleuchtet?
Falls wirklich 5 LEDs defekt sind, müssten alle 6 ausgetauscht werden. Sollte das zum Erfolg führen, kannst Du Dir beide Scheinwerfer im Vergleich ansehen und dann immer noch entscheiden, ob die anderen 6 auch getauscht werden müssen.
Schau Dir mal diesen Artikel in Ruhe an:
http://www.mikrocontroller.net/articles ... e_erhitzen
Für Dich sind die Artikel Herdplatte und Bügeleisen interessant. Sehr hilfreich wäre ein Infrarotthermometer um die Temperatur zu überprüfen. Zuerst müsstest Du von einer beliebigen Platine eine LED entlöten. Das könntest Du z.B. machen, indem Du die Platine (LED nach oben) auf eine 260°C heiße Herdplatte legst, die Platine z.B. mit einem Schraubendreher fixierst und die LED bei Aufschmelzen des Lötzinns mit einer Pinzette entnimmst. Dann machst Du ein Foto von den Lötpads auf der Platine und misst diese möglichst genau aus. Nur so kann man nach einer passenden LED suchen.
Lötpaste für diespätere Reparatur findest Du hier:
http://www.reichelt.de/Flussmittel-Loet ... L%F6TPASTE
Sorry, mein Fehler. Ich war davon ausgegangen - warum auch immer - , dass jedes Tagfahrlicht eine eigene Box hat.
Dann stellt sich mir allerdings die Frage, wie es möglich ist, dass 5 von 6 LEDs defekt sind. Du bist absolut sicher, dass Du beim Überprüfen der einzelnen LEDs guten Kontakt hattest? Die funktionierende LED hat auch deutlich sichtbar geleuchtet?
Falls wirklich 5 LEDs defekt sind, müssten alle 6 ausgetauscht werden. Sollte das zum Erfolg führen, kannst Du Dir beide Scheinwerfer im Vergleich ansehen und dann immer noch entscheiden, ob die anderen 6 auch getauscht werden müssen.
Schau Dir mal diesen Artikel in Ruhe an:
http://www.mikrocontroller.net/articles ... e_erhitzen
Für Dich sind die Artikel Herdplatte und Bügeleisen interessant. Sehr hilfreich wäre ein Infrarotthermometer um die Temperatur zu überprüfen. Zuerst müsstest Du von einer beliebigen Platine eine LED entlöten. Das könntest Du z.B. machen, indem Du die Platine (LED nach oben) auf eine 260°C heiße Herdplatte legst, die Platine z.B. mit einem Schraubendreher fixierst und die LED bei Aufschmelzen des Lötzinns mit einer Pinzette entnimmst. Dann machst Du ein Foto von den Lötpads auf der Platine und misst diese möglichst genau aus. Nur so kann man nach einer passenden LED suchen.
Lötpaste für diespätere Reparatur findest Du hier:
http://www.reichelt.de/Flussmittel-Loet ... L%F6TPASTE
Langsam, gaaanz langsam!

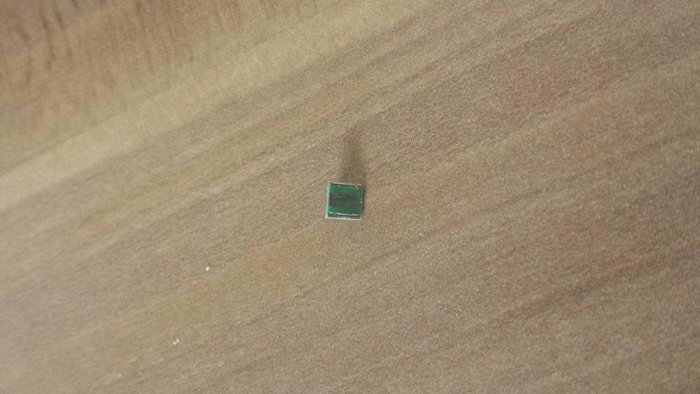

Das zweite Foto zeigt schonmal, dass die CREE wahrscheinlich nicht passt.

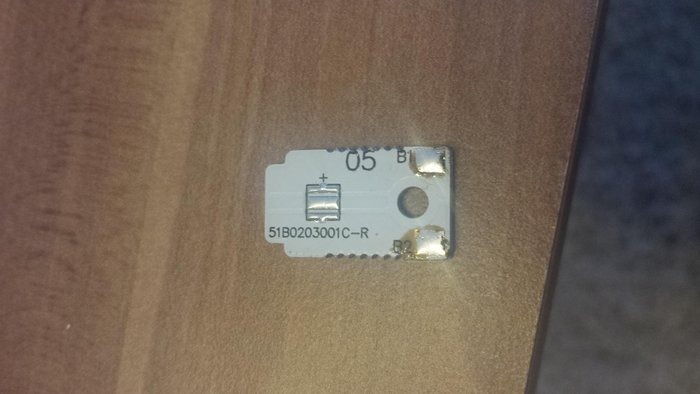

Wichtig wäre ein Foto von den Lötpads auf der Platine, also von dem Teil, von dem Du die LED abgelötet hast.
Dort müssen ja die neuen LEDs eingelötet werden.
Also: ein Foto von der weißen Platine und die genauen Abmessungen der Lötpads sowie der Lücke zwischen den Lötpads.
Da Du die LED jetzt schon mal draussen hast, kannst Du die auch gleich mit einem Meßschieber ausmessen.
Das zweite Foto zeigt schonmal, dass die CREE wahrscheinlich nicht passt.
Wichtig wäre ein Foto von den Lötpads auf der Platine, also von dem Teil, von dem Du die LED abgelötet hast.
Dort müssen ja die neuen LEDs eingelötet werden.
Also: ein Foto von der weißen Platine und die genauen Abmessungen der Lötpads sowie der Lücke zwischen den Lötpads.
Da Du die LED jetzt schon mal draussen hast, kannst Du die auch gleich mit einem Meßschieber ausmessen.
Das sieht dann doch wieder nach der CREE aus.
Schau Dir mal die Abmessungen und Lötpads auf Seite 10 des Datenblatts an:
http://www.leds.de/out/media/68404.pdf
Das kannst Du auch mit einem guten Lineal genau genug vergleichen.
Wenns passt, kannst Du eigentlich die LEDs bestellen.
Du brauchst auf jeden Fall auch noch Entlötlitze. Das alte Lötzinn muss von den Lötpads der Platine noch komplett entfernt werden. Das machst Du am Besten mit dem Lötkolben und der Platine auf der Herdplatte (100°C reichen bei der Herdplatte), die Alukernplatine entzieht sonst zuviel Hitze.
Zum Einlöten der neuen LEDs musst Du auf jeden Fall SMD-Lötpaste verwenden, die enthält die optimale Mischung aus Lot und Flussmittel.
Schau Dir mal die Abmessungen und Lötpads auf Seite 10 des Datenblatts an:
http://www.leds.de/out/media/68404.pdf
Das kannst Du auch mit einem guten Lineal genau genug vergleichen.
Wenns passt, kannst Du eigentlich die LEDs bestellen.
Du brauchst auf jeden Fall auch noch Entlötlitze. Das alte Lötzinn muss von den Lötpads der Platine noch komplett entfernt werden. Das machst Du am Besten mit dem Lötkolben und der Platine auf der Herdplatte (100°C reichen bei der Herdplatte), die Alukernplatine entzieht sonst zuviel Hitze.
Zum Einlöten der neuen LEDs musst Du auf jeden Fall SMD-Lötpaste verwenden, die enthält die optimale Mischung aus Lot und Flussmittel.
Die CREE hat 3,45 x 3,45 mm. Auf den ersten Fotos, die Du gepostet hast, ist der schwarze Rahmen im eingelöteten Zustand noch ganz zu sehen. Das sollte also sehr gut passen.
Ach so, ganz vergessen: Du musst die LEDs dann natürlich ohne Platine bestellen.
Mit Platine ist die LED bereits auf einer 10 x 10 mm großen Alukernplatine aufgelötet, für Deinen Zweck natürlich unbrauchbar.
Ach so, ganz vergessen: Du musst die LEDs dann natürlich ohne Platine bestellen.
Mit Platine ist die LED bereits auf einer 10 x 10 mm großen Alukernplatine aufgelötet, für Deinen Zweck natürlich unbrauchbar.
kann ich auch diese Lötpaste verwenden?
Da gibts ja viele verschiedene?
http://www.ebay.de/itm/zwomi-fixx-SMD-L ... 27e908df03
Da gibts ja viele verschiedene?
http://www.ebay.de/itm/zwomi-fixx-SMD-L ... 27e908df03
Theoretisch ja. Ich würde allerdings keine bleifreie Lötpaste verwenden, da diese eine höhere Schmelztemperatur hat. Bleihaltiges Lot ist für privat auch weiterhin zugelassen.
Zwomi ist übrigens ein Unternehmen aus dem IT-Bereich und stellt selbst keine Lötpaste her. Diese Paste gibt es ausschließlich bei ebay oder bei funkkiste.de, es handelt sich also um kein allgemein vertriebenes Markenprodukt.
Ausserdem fehlt mir hier die Angabe, welches Flussmittel Verwendung findet.
Bei dem von mir verlinkten wird F-SW32 verwendet. Rückstände dieses Flussmittels sind nicht korrosiv und können nach dem Löten auf der Platine verbleiben.
Wie es sich bei dem bei ebay angebotenen verhält, weiß man nicht.
Kann gut gehen, muss aber nicht. Ich empfehle da immer den Fachhändler. (In dem Fall Reichelt, Bürklin, die Conrad-Apotheke ...)
Zwomi ist übrigens ein Unternehmen aus dem IT-Bereich und stellt selbst keine Lötpaste her. Diese Paste gibt es ausschließlich bei ebay oder bei funkkiste.de, es handelt sich also um kein allgemein vertriebenes Markenprodukt.
Ausserdem fehlt mir hier die Angabe, welches Flussmittel Verwendung findet.
Bei dem von mir verlinkten wird F-SW32 verwendet. Rückstände dieses Flussmittels sind nicht korrosiv und können nach dem Löten auf der Platine verbleiben.
Wie es sich bei dem bei ebay angebotenen verhält, weiß man nicht.
Kann gut gehen, muss aber nicht. Ich empfehle da immer den Fachhändler. (In dem Fall Reichelt, Bürklin, die Conrad-Apotheke ...)
welche leds sind denn jetzt eigentlich bestellt worden? denn xpg s sind das nicht!
das sind eindeutig xp-e Leds
siehe hier:
http://i203.photobucket.com/albums/aa28 ... gXte_4.jpg
Das liegt daran, dass bei Leds.de für verschiedene leds das gleiche bild genommen wurde...
zum Beispiel:
XP-E rot:
http://www.leds.de/High-Power-LEDs/Cree ... Lumen.html
eindeutig keine rote xpe! weil gelber DIE
und hier:
xp-g2
http://www.leds.de/High-Power-LEDs/Cree ... weiss.html
ist auch keine xp-g2, weil grüner untergrund...
das kann dann schon verwirrung stiften.
das sind eindeutig xp-e Leds
siehe hier:
http://i203.photobucket.com/albums/aa28 ... gXte_4.jpg
Das liegt daran, dass bei Leds.de für verschiedene leds das gleiche bild genommen wurde...
zum Beispiel:
XP-E rot:
http://www.leds.de/High-Power-LEDs/Cree ... Lumen.html
eindeutig keine rote xpe! weil gelber DIE
und hier:
xp-g2
http://www.leds.de/High-Power-LEDs/Cree ... weiss.html
ist auch keine xp-g2, weil grüner untergrund...
das kann dann schon verwirrung stiften.
-
R.Kränzler
- Moderator
- Beiträge: 1700
- Registriert: Mo, 26.11.07, 08:49
- Wohnort: Haigerloch
Bitte wegen des Aussehens immer das Datenblatt anschauen. Fotos sind bei uns oft symbolisch, das spart Kosten, was den Kunden wieder durch eine günstigere Kalkulation zu Gute kommt.
Das Tagfahrlicht war bereits 2 Jahre in Betrieb. Wie lange dieses Modell zum Zeitpunkt des Kaufs bereits auf dem Markt war, ist unbekannt. Bei den LEDs handelt es sich also um ein älteres Modell. Mit hoher Wahrscheinlichkeit ist es eine XP-E. Mir ist kein Händler bekannt, der diese noch anbietet (außer über ebay bei dubiosen Händlern, die wohl noch Restbestände haben).
Die Farbtemperatur bei Tagfahrlichtern liegt normalerweise bei 6000K oder höher. Ich habe jedenfalls noch nie ein warmweisses Tagfahrlicht gesehen, lasse mich aber gerne eines Besseren belehren.
Das Nachfolgemodell XP-E2 ist mit dieser Farbtemperatur auch nicht gerade sehr verbreitet.
Mir ging es ausschließlich darum, einen LED-Typ zu finden, den man ersatzweise einbauen kann. Die XP-G-R5 als erste Annahme war natürlich zunächst mal (in meinem 2. Post) ein Schuss ins Blaue. Nachdem madmax321 aber eine LED ausgelötet und ein Foto der Platine eingestellt hatte, war klar, dass der Footprint passt. Die XP-G-R5 kann folglich problemlos eingelötet werden.
Footprint und äußere Abmessungen sind identisch, nur Chip und Linse sind etwas größer. Bei der XP-G-R5 wird ausserdem die Lichtausbeute etwas höher (max. ca. 18%) sein, was aber im Betrieb nicht auffallen dürfte.
Außer den defekten 5 LEDs würde ich die 6. LED schon deshalb austauschen, weil diese in Reihe zu 2 defekten LEDs geschaltet ist. Die Wahrscheinlichkeit, dass sie auch schon einen Knacks weg hat, ist ziemlich groß.
Nebenbei bemerkt:
Bevor ich eine LED empfehle oder selbst kaufe, schaue ich mir das Datenblatt immer an. Wer dies nicht macht, ist selbst schuld und braucht sich hinterher auch nicht zu beschweren.
Die Farbtemperatur bei Tagfahrlichtern liegt normalerweise bei 6000K oder höher. Ich habe jedenfalls noch nie ein warmweisses Tagfahrlicht gesehen, lasse mich aber gerne eines Besseren belehren.
Das Nachfolgemodell XP-E2 ist mit dieser Farbtemperatur auch nicht gerade sehr verbreitet.
Mir ging es ausschließlich darum, einen LED-Typ zu finden, den man ersatzweise einbauen kann. Die XP-G-R5 als erste Annahme war natürlich zunächst mal (in meinem 2. Post) ein Schuss ins Blaue. Nachdem madmax321 aber eine LED ausgelötet und ein Foto der Platine eingestellt hatte, war klar, dass der Footprint passt. Die XP-G-R5 kann folglich problemlos eingelötet werden.
Footprint und äußere Abmessungen sind identisch, nur Chip und Linse sind etwas größer. Bei der XP-G-R5 wird ausserdem die Lichtausbeute etwas höher (max. ca. 18%) sein, was aber im Betrieb nicht auffallen dürfte.
Außer den defekten 5 LEDs würde ich die 6. LED schon deshalb austauschen, weil diese in Reihe zu 2 defekten LEDs geschaltet ist. Die Wahrscheinlichkeit, dass sie auch schon einen Knacks weg hat, ist ziemlich groß.
Nebenbei bemerkt:
Bevor ich eine LED empfehle oder selbst kaufe, schaue ich mir das Datenblatt immer an. Wer dies nicht macht, ist selbst schuld und braucht sich hinterher auch nicht zu beschweren.
Hi,
Sorry war einpaar Tage nicht da.
ich habe die XP-G-R5 bestellt, gleich 6 stk damit alle gleich leuchten.
Falls der Unterschied zur anderen Lampe stark zu sehen ist, werde ich nochmal 6stk nachbestellen.
Habe die bis jetzt noch nicht erhalten, wenn ich sie habe werde ich weiter berichten.
Viele Grüße
Sorry war einpaar Tage nicht da.
ich habe die XP-G-R5 bestellt, gleich 6 stk damit alle gleich leuchten.
Falls der Unterschied zur anderen Lampe stark zu sehen ist, werde ich nochmal 6stk nachbestellen.
Habe die bis jetzt noch nicht erhalten, wenn ich sie habe werde ich weiter berichten.
Viele Grüße
http://www.conrad.de/ce/de/product/1450 ... archDetail
Gleich noch eine Frage:
Da ich kein Reichelt hier bei mir habe sondern nur ein Conradshop geht die Lötpaste?
Gleich noch eine Frage:
Da ich kein Reichelt hier bei mir habe sondern nur ein Conradshop geht die Lötpaste?
