Wow! Sehr beeindruckend!
Temperatur - technisch passt das so auch? Auf den Fotos kann man ja nicht sehen, wie warm die LEDs werden
Wobei der Kühlkörper schon sehr leistungsfähig aussieht... Wo hast Du den eigentlich her?

[Hensen81]

Hi
Wird schon warm(30 c ohne Lüfter) aber habe auch zwei 120 mm Lüfter drüber
Zur Sicherheit laufen aber nur mit 5v kleinste Stufe temp 20c
Das Aluprofiel habe ich von Fischereliktroniks kostet 80 €.
Läuft seit drei Wochen mit 150 Watt LED keine ausfälle Korallen wachsen gut!

[Borax]

Sehr gut! 30° ist doch gar nichts Da würde ich ggf. die Lüfter ganz weg lassen (oder mit Temperaturregelung verwenden).
Hast Du schon eine Idee, wie das Dimmen und Schalten aussehen soll?
Dann könnte ich schon mal die Software für den ATTiny zusammenstellen.
Also so was wie:
07:30 bis 8:30 Einschalten und Hochdimmen der dimmbaren KSQ
9:00 Einschalten der ersten nicht dimmbaren KSQ
9:30 Einschalten der zweiten nicht dimmbaren KSQ
...

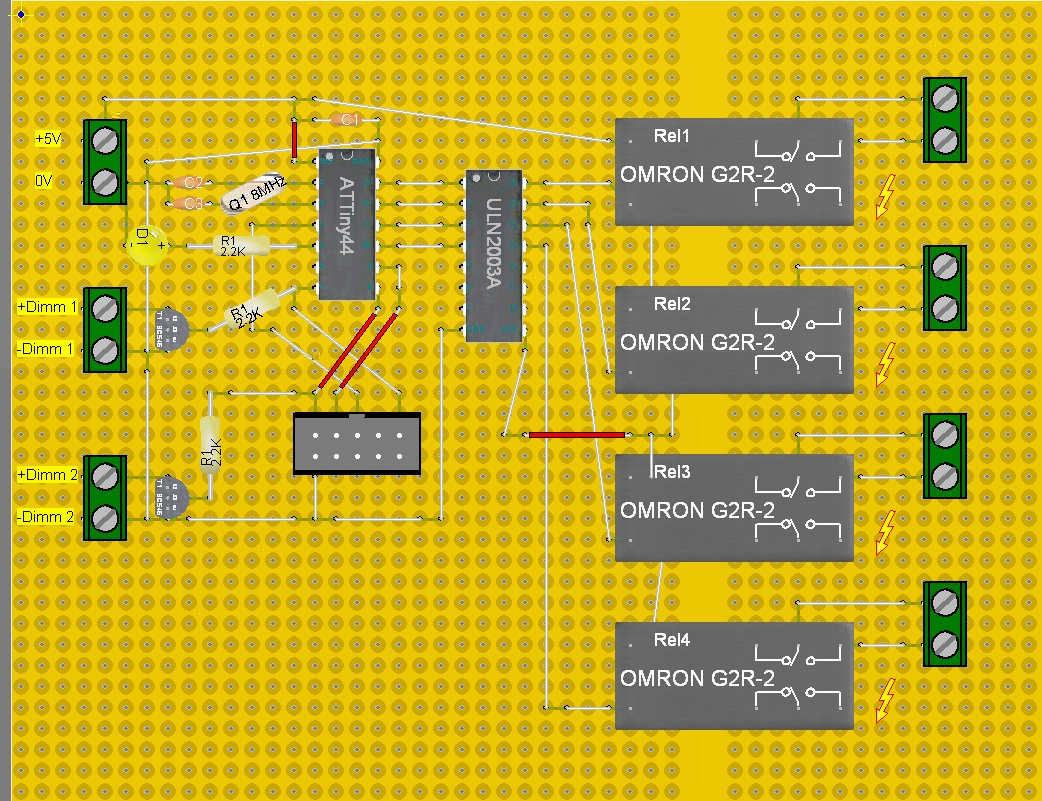

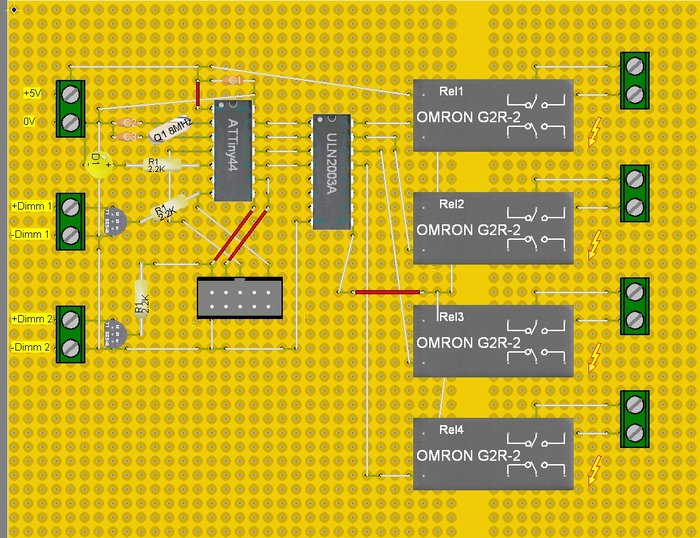

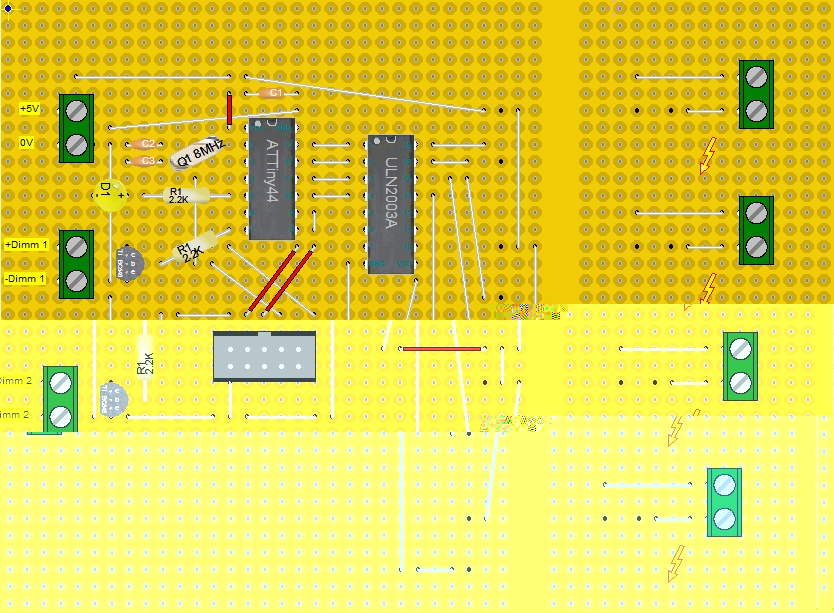

Hier mal eine Platinenplanung:

[Hensen81]

Hi
Sieht ja gut aus
So habe ich mir das vorgestellt:
KSQ 1 ohne dim An 10:30 /Aus 22:15
KSQ 2 ohne dim An 11:30/Aus 22:00
KSQ 3 mit dim An 11:45 (10% langsam ansteigend bis auf 100% 13:00) dann langsam auf 50% 15:00, (aus langsam um 21:45)
KSQ 4 mit dim An 11:45 (10% langsam ansteigend bis auf 100% 13:00) dann langsam auf 50% 15:00, (aus langsam um 21:45)
Kann man bestimmt später noch an passen das Programm !?
Kann ich das dann auch selbst an passen !?

[Borax]

Klar kannst Du das auch später noch ändern. Auf der Platine ist ja extra deswegen ein Wannenstecker für den ISP Anschluss, damit man den Chip quasi 'jederzeit' mit einem neuen Programm bestücken kann (auch wenn der ISP Anschluss das Layout mit zwei Kreuzungen ein wenig verhagelt ). Und ja, ich denke mal das kannst Du auch selbst. BASIC Code ist recht gut verständlich.
BASCOM-AVR kannst Du eigentlich schon mal downloaden und installieren: http://www.mcselec.com/index.php?option ... &Itemid=54
Die Demo-Version reicht locker (die Demo ist auf 4K Code begrenzt, aber mehr Speicher hat der ATTiny44 sowieso nicht).
Die Schalt/Dimm Zeiten kann ich ja schon mal so vorsehen, dann hast Du schon eine passende Vorlage, die Du dann nur noch anpassen musst, wenn Du das willst...
Und dann müssen wir uns auf eine 'Startzeit' einigen (auch die kannst Du natürlich später ändern). Mein momentanes Testprogramm geht davon aus, dass die Schaltung um 08:00 morgens gestartet wird. Wir können aber genauso gut 10:00 oder 00:00 als Startzeit festlegen. Nur festgelegt werden muss die Startzeit, weil sich alle weiteren Berechnungen auf diese Startzeit beziehen (im Programm wird nicht mit Zeiten im Sinne von Stunden und Minuten gerechnet sondern mit Sekunden ab Startzeit weil Stunden und Minuten sind viel zu umständlich). Um die Rechnerei zu vereinfachen sollte die Startzeit idealerweise vor dem Start des ersten 'Events' (bei Dir wäre das also: KSQ 1 ohne dim An 10:30) liegen.
Das Platinenlayout mache ich dann noch 'endgültig' fertig wenn die Bauteile bei Dir angekommen sind. Möglicherweise sind z.B. die Relais ein wenig anders als die hier in Lochmaster schon vorhandenen OMRON G2R-2. Danach bekommst Du auch noch die Unterseite der Platine

[Hensen81]

Ok dann machen wir 10:00 Start zeit das passt.
Die Teil denk ich kommen nächste Woche.
Kennst Du Dich auch mit SPS Steuerung aus ?
Ich hab eine kleine Fischzucht (Forellen) da musste ich eine par Geräte nach Zeit Steuern. Aber das währe dann eine anderes Projekt

[Borax]

Kennst Du Dich auch mit SPS Steuerung aus ?

Nicht speziell. Kommt aber auch ein wenig drauf an, wie Du 'SPS' verstehst. Wenn Du die typischen 'kommerziellen' SPS Steuerungssysteme und Programmiersprachen (nach EN 61131 wie z.B. Siemens Step7) meinst, kann ich Dir nicht helfen (damit hatte ich noch nie was zu tun). Wenn Du mit SPS nur den rohen Begriff meinst, dann ist damit ja jede Speicherprogrammierbare Steuerung gemeint, also auch die Steuerung über z.B. einen AVR chip wie wir ihn hier zur Zeitsteuerung Deiner LED Lampen verwenden. Man kann damit durchaus sehr komplexe Steuerungsaufgaben durchführen (siehe z.B. die ganzen Quadrokopter - da steckt fast überall ein AVR drin). Programmiert wird dann aber natürlich nicht nach EN 61131 sondern in ganz klassischen Programmiersprachen wie C oder BASIC. Mit Regelungstechnik als solcher (Regelschleifen mit PID Regler u.ä.) kenne ich mich schon ein wenig aus.

[Hensen81]

Dachte da an eine Siemens SPS aber jetzt bau ich erst mal diese hier und dann später mal weiter sehen trotzdem Dank.
Habe nächste Woche viel zu tun aber wenn die Teile da sind Melde ich mich wieder und dann kann es los gehen.

[Borax]

Dachte da an eine Siemens SPS

Ist bestimmt auch sehr gut dafür. Nur da musst Du vmtl. wo anders Hilfe suchen. Hier im Forum sind eher Bastler zu finden...
Software (Firmware) für den ATTiny:

[Hensen81]

Hi Gestern sind endlich die Teile für die Steuerung gekommen und wir können endlich los legen

[Borax]

Na dann...
Erst Test auf einem Steckbrett oder nicht?
Hast Du Bascom und den Treiber für den USBAsp Programmieradapter schon installiert?

[Hensen81]

Nein leider habe ich das Testbrett vergessen zu bestellen
Kannst Du mir noch die Rückseite von der Platine schicken ?
Adapter habe ich schon, Treiber werde ich Morgen installieren da habe ich frei
Kann ich das morgen nicht gleich fertig machen ohne Testbrett ? Ich kann es aber auch noch bestellen wenn Du meinest das es besser ist.!?

[Borax]

Kann ich das morgen nicht gleich fertig machen ohne Testbrett ?

Klar kannst Du. Nur wenn was schief geht, ist die Fehlersuche etwas schwieriger...

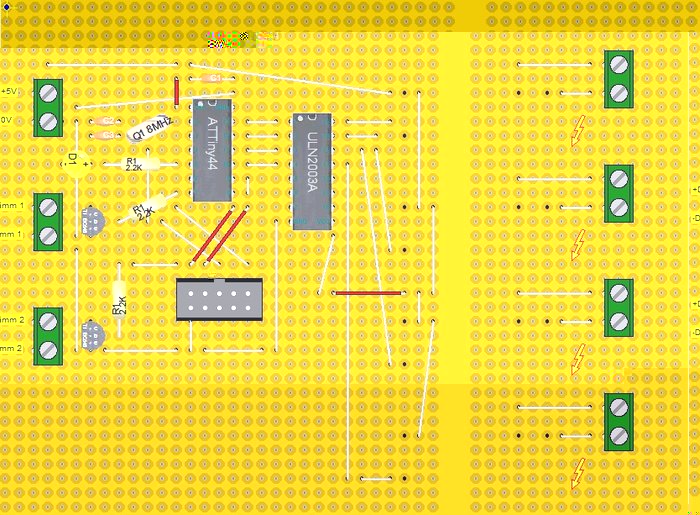

Rückseite:

Und nochmal die Vorderseite ohne die Relais (dann sieht man die Drahtbrücken drunter besser)

[Hensen81]

Hallo sorry das ich mich so lange nicht gemeldet habe.
Hab zur zeit so viel mit meiner Forellen Zucht zutun habe aber vor diese Woche mit der Steuerung weiter zu machen.!

[Hensen81]

Hi wollte mich noch mal für eure Hilfe bedanken !
Habe mich jetzt doch für eine andere Steuerung entschieden.
https://www.bluetwiled.com/doku.php
