LED nachtlich V2.0

[Neo]

Idee:
Ein kleines LED Licht das man direkt in die Steckdose stecken kann
aus dieser dieser Idee entstand zuerst das LED nachtlicht V1.0
http://www.lumitronixforum.de/viewtopic.php?t=269
für mich und alle die mit 230V umgehen können eine gute Lösung
da ich hier aber niemanden da zu animieren will an 230V zu arbeiten habe ich eine
neue Version gebaut bei der man das Gehäuse nicht öffnen muss


Die benötigten Materialien

ein Stecknetzteil (Stabilisiert) ich habe ein 3V verwendet
eine Stück Platine (streifenraster)
LEDs ( in meinem Fall 9 5mm UV )

benötigtes werkzeug

Lötkolben
Seitenschneider


Arbeitsschritte

LEDs auf eine streifenrasterplatine stecken und fest löten
So das sie alle parallel geschaltet sind
wie man das macht ist eigentlich egal
man kann einen langen streifen machen
oder 3 3er Rehen nebeneinander ( so hab ich es gemacht )

jetzt das Kabel von dem netzteil kürzen aber nicht zu Kurtz
und an die LED Platine löten

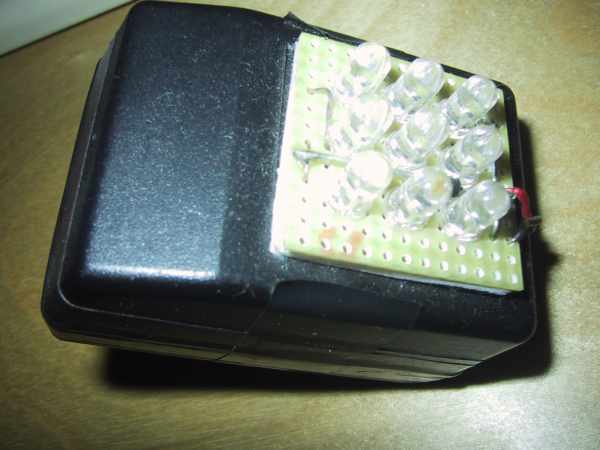

jetzt die LED Platine auf das netzteil kleben dafür habe ich spiegelklebeband benutzt

und ferig

-Ergebniss

[Praetorianer]

lässig wie haste den das so gut mit der camera aufnehmen konnen

[C.Hoffmann]

30 Credits extra, für schöne Bilder (Bilderupload benutzt, alle Bilder selbe Größe usw.). So ein Beitrag ist schön anzusehen. Weiter so.

[Neo]

danke danke für das Lob und die 30 credits ^^

@Praetorianer

lässig wie haste den das so gut mit der camera aufnehmen konnen

das wa viel Arbeit bis ich ma die richtige belichtungszeit raus hatte
die ersten Bilder wahren total über lichtet oder die Farben sehr unrealistich

edit:
Mir fallt Grade auf das man das auch hätte einfache haben können
nämlich in dem man einfach ein LED Cluster kauft zb. das
http://www.leds.de/detail,LED%2BLeisten ... uster.html
oder das
http://www.leds.de/detail,LED%2BLeisten ... uster.html

und es auf ein 12V Netzteil "klebt"
da würde sich natürlich das empfehlen
http://www.leds.de/detail,LED%2BLeisten ... uster.html


das ist die einfachere Variante und kostet Grad mal 13€

[Fightclub]

Hallo,
die Beleuchtung kann man aber doch eigentlich nur aufgrund des hohen Blauanteils der UV-LEDs sehen, oder?

[napster]

sieht ja ganz schön aus  :D  aber wo genau liegt der zweck dieser beleuchtung?

[Neo]

Ja der größte teil des lichts ist in einem bereich dem das menschliche Auge nicht wahrnimmt
der teil der wahrgenommen wird wirkt violett-blau das ist aber kein sehr hoher Anteil
ganz im Gegenteil
leider können digitalkameras das nicht sehr gut darstellen beziungsweise erfassen
deswegen der hohe rot anteil auf dem ersten bild

Das hört sich jetzt vielleicht sinlos an eine LED Leuchte zu bauen mit (zum größten teil )
"unsichtbarem Licht" deswegen auch schwarzlicht genannt
aber das Licht bleibt ja nicht unsichtbar sehr fiele Sachen Fluoreszenz
http://de.wikipedia.org/wiki/Fluoreszenz
sie wandeln das uv Licht um in Sichtbares Licht

dazu lang ein einfaches Stück druckerpapier das meiste Papier leuchtet bläulich unter uv Licht
die meisten weißen Stoffe auch

textmaker sind auch sehr uv aktiv

ich werde mal versuchen ein paar Bilder zu machen

edit:

sieht ja ganz schön aus aber wo genau liegt der zweck dieser beleuchtung

das es schön aussieht [/quote]

edit²:
die versprochenen Bilder

ein stück oranges Plastik das Bild wurde leider total überbelichtet aber kürzer geht nicht

3 verschiedene textmacker und ein leuchtstern dem man leider nicht sehr gut sehen kann
warum weiß ich nicht in echt leuchtet der auch sehr stark
das rot-pink in der mitte des Licht Kegels ist auch nur durch über Belichtung entstanden
und eigentlich gar nicht sichtbar

[Pyro]

Ich liebe UV-Licht. Leider hat mein Vater (berechtigte?) Bedenken, was die Verträglichkeit von UV-LEDs in Bezug aufs Auge angeht. Klar ist natürlich (wie bei fast allen LEDs), dass man nicht einfach vorne reinglotzt (von wegen Netzhautverbrennung und so...). Wollte mal wissen wie du dazu stehst, weil ich die Effekte mit anderen Materialien total faszinierend finde. Meine Schwarzlichtröhre ist nämlich vor geraumer Zeit zu Bruch gegangen  :( und ich habe keine Lust eine Unsumme an Geld für eine neue auszugeben, wenn es mit LEDs viel billiger und einfacher geht.

[lithi]

wenn es so wäre, wäre ich ja schon blind. naja! ist auch wieder ein streitthema. ich habe zb in einem project in der schule anstatt anzeige leds, blaue mit 7000mcd genommen. bei einem stundenplan der für den täglichen betrieb ausgelegt ist also nicht von vorteil  ich denke ma sooo schädlich sind die nicht. steht zwar dran das man da nicht reingucken darf, aber wenn man es nicht eine stunde täglich macht, schadet es denk ich ma kaum.

[RivaDynamite]

Darf man in richtige schwarzlichtröhren auch nicht reinschauen? wenn nicht: warum ist in discotheken nirgends ein warnhinweis?

Was fürn projekt warn das genau, lithi? klingt interessant mach mal fotos =)

[Neo]

auch wen ich uv LEDs mindestens genau so liebe wie du wurde ich sagen das eine
schwarzlichtröhren (120cm) billiger ist als so viele LEDs wie man brauchte
um die Helligkeit einer solchen röhre zu erreichen (ich rechne 9€ für eine 36W röhre )

schwarzlichtröhren sind besser geeignet um große räume gleichmäßig aus zu leuchten

uv LEDs sind aber besser um zum beispiel ein fluoreszierendes Poster oder so an zu leuchten

zur Gefährlichkeit
nach meiner meinung nach sind die LEDs nicht gefährlicher als blaue oder weiße LEDs
die Gefahr bei uv LED ist nur das sie unterschätzt werden da der größte teil des Lichts unsichtbar ist
im gegensatz zu weißen LEDs niemand würde in eine weiße LED reinschauen weil er sieht wie hell sie ist
aber uv LEDs werden oft für schwach gehalten weil man uv Licht eben nicht sieht
und deswegen verletzen sich die Idioten damit die Augen bei so aktione " wer kann länger in die LED blicken "

aber wen du ein vernünftiger Mensch bist und nicht vorhast dir damit die netzhaut zu bräunen
sollte es ungefährlich sein

der einzige Grund warum LEDs gefährlicher sein können als schwarzlichtröhren ist
weil sie auf kurze entfernungen gebündelter sind

noch ein Tipp
einfach ma was fluoreszierendes direkt vor die LED halten dann sieht man wieviel Power die haben
wen man dann noch bedenkt wie uneffizienz die meisten Sachen fluoreszieren behandelt
man sie automatisch mit genügend Respekt

[lithi]

ich bin jetzt in der neunten klasse. seid anfang der neun gibts es bei uns in der schule das wahlpflichtfach elektronik. eins unserer ersten bauteile welches wir durchgenommen haben, war die normale diode. da einige(viele) noch nie mit sowas gearbeitet haben, geschweige jemals gelötet haben, hatte unser lehrer ein projekt zum üben, der elektronische stundenplan. funktion ganz einfach. eine led steht für ein bestimmtes fach. für jeden tag gibts ein tip-schalter. der rest wird von normalen dioden geregelt. gut, ziemlich einfach der aufbau und auch ziemlich langweilig mit normalen roten anzeige-leds. weil ich noch welche zuhause hatte, hab ich einfach meine benutzt. blaue mit 7000 mcd . da ich schon geübt war weil ich schon seid jahren löte, war ich als erster fertig. als ich dann geguckt hab, obs funktioniert, fanden alle das blau so geil und waren dann enttäuscht als sie nur so ein kleines blasses rotes licht hatten. fotos kommen noch! irgendwann



hier ist dann schon mal der bauplan

[Neo]

sehe ich das richtig du hast
am Montag deutsch und englisch
am Dienstag mähte und bio
am Mittwoch matte und Sport
am Donnerstag nur Sport ???
am Freitag nix ???

das ja ein schöner stundenplahn
ich habe ma nach dem Prinzip eine 7 Segment anzeige gebaut
tasten von 1-9 und die Zahl wurde dann angezeigt
die 7 segment anzeige wa natürlich auch selbst gebaut ein segment wa aus 3 LEDs

[Pyro]

Wo hast du denn so ein gutes Angebot gefunden (9,- für ne Röhre)? Überall wo ich schaue sehe ich nur Preise, die ich nicht zahlen will. Die Röhre, die ich geschrottet hab hat mich mit Fassung damals 15,- kostet. War eine Sammelbestellung. Das dumme ist, ich weiß net wo mein Kumpel das Zeugs für seine Band bestellt hat.[/quote]

[Neo]

hm ich weiß nicht ob ich das hier sagen darf hm
na ja da der laden keine einzelnen LEDs verkauf sehe ich ihn nicht als konkurrenz

also
http://www.schwarzlicht.de/

Omnilux UV Schwarzlicht Röhre 120cm 36Watt
Artikelnummer: 10034
9€

aber ich weiß nicht wie wie gut die sind aber schlechter als deine 15€ wird sie nicht sein

aber ich würde Leiber 10€ mehr aus geben und mir eine PHILIPS UV Schwarzlicht-Röhre 36W 120cm
bei den Röhren weiß man nein wie schwarz das Licht wirklich ist das ist der Nachteil

[RivaDynamite]

ich hab meine röhren von http://www.blacklight-store.de,auch sehr zu empfehlen, die sind noch was günstiger, vor allem wenn man nich nur eine sondern viele bestellt (4x 120cm omnilux für 22 euro)...

[lithi]

@neo

das ist natürlich nicht mein stundenplan. das ist nur ein beispiel. ich hatte keine lust alles aufzufassen.
da ich kein layout-programm hab, mach ich das alles mit paint. deswegen nur so wenig. wollte halt einfach nur die funktionsweise darstellen. kann ja sein das das jemand seinen kindern nachbauen will.
