PC Tisch mit Led Leisten

[Sh@rk]

Hi @ all

Heute war es soweit, endlich habe ich mir mal ne eigene externe Led leiste als Passive Beleuchtung gebaut!

Materialien:

Led 12x 16000mcd Weiß 5mm
Led 6x 15000mcd Grün 5mm
Netzteil 1x Schaltnetzteil 1500mA
Widerstände 6x 220Ohm
Montageringe 18x 5mm
Kabelkanal
Kleinzoich (Lötzoich, kabel...)

Ich habe ein 200cm Kabelkanal auf 95cm gekürz, und 5cm rand an beiden seiten gelassen, und zwischen den Leds sind auch 5cm Abstand. Habe die leds folgendermasen angeordnet:

w=weiß
g=grün

wgwwgwwgwwgwwgwwgw

dabei habe ich immer zwei Weiße und eine grüne Led in reihe geschalten mit 220 Ohm

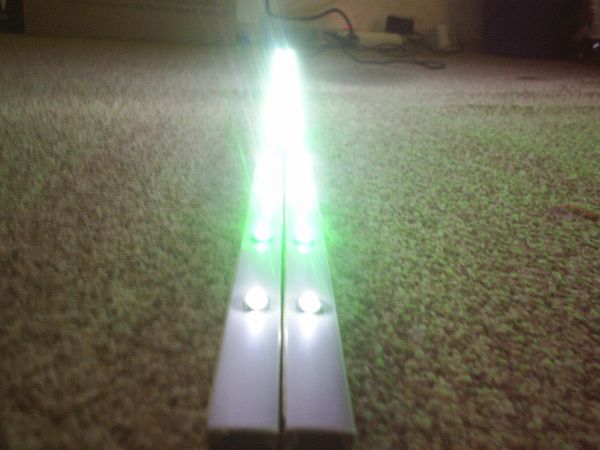

So hier nun die Bilder sowie das Ergebniss:


Hier schön zu sehen nur rund 81mA verbraucht statt 480mA (fast 1/6 so viel vom gesamten)!:D

Leisten Test (7,5V)

Leisten Test (9V)

Leisten Test (12V)

Leiste angebracht (7.5V)

Leiste angebracht (9V)

Leiste angebracht (12V)

Leiste angebracht (7.5V)

Leiste angebracht (9V)

Leiste angebracht (12V)

Leiste angebracht (7.5V)

Leiste angebracht (9V)

Leiste angebracht (12V)

Ich hoffe das es einigen auch so gefällt wie mir, ich werde heute abend noch mal evtl. 3 Bilder Posten also wenn es dunkler ist^^. Morgen werde ich dann nochmal genau die gleiche leiste bauen, die dann an die andere seite des Tisches kommt.

mfg Sh@rk

[Mr M3xX!]

sehr schön Lass sie bei 7,5 V ^^ TUT doch auch mal gut ^^

[Sh@rk]

Jop vielen dank, na ja mal schauen, wenn es dunkler ist wie es bei 7.5V aussehen wird^^.

mfg Sh@rk

[HeLgZ]

wunderschön ich könnte jetzt denken du bist werder fan wenn ja dann WERDER!!!WERDER!!!WERDER!!!

[Sh@rk]

Jop vielen dank, ich muss dich leider entäuschen, ich bin Jena Fan^^ sowe Bürgel Fan (hoffe das du jetzt nicht verärgert bist , aber na ja das soll ja nix zu sache tuhn^^, mir ging es nur um die Optik, da ich kein Blau wollte sowie die anderen farben, habe ich mir einfach Weiße genommen, und UV hatte ich nicht genug da^^.

mfg Sh@rk

[Sh@rk]

So jetzt ist alles etwas dunkler geworden, und hier noch einmal ein paar Bilder, mal schauen ob sich da ein mod mal äußert^^.

Ohne beleuchtung

7.5V

9V

12V

rest 12V

mfg Sh@rk

[Mr M3xX!]

ok lass ie lieber bei 9 V

[Ilker21]

sers

Sh@rk hast schön gemacht

bei 12V is am geilsten

nur leider nicht mein geschmack

ich hät pink mit rot genommen ^^


mfg ilker

[Sh@rk]

Jop danke^^. Ja also 9V ist halt ruhig, aber zum lesen und um was zu sehen sind 12V gut^^. Ist aber echt geil mit dem Netzteil, das ich das so schalten kann^^. Na ja mal schauen wie es mit der 2. leiste dann aussieht^^.

mfg Sh@rk

[Doc_McCoy]

hi,
also viel kann man mal wieder dazu nichts sagen!
Haben ja sowieso schon darüber geredet!

Aber die Farbe ist echt cool!

mfg
Doc_McCoy

[Sh@rk]

Jop vielen dank auch hier nochmal^^. Für viele erscheint das ganze sehr hell und weiß, das liegt aber auch daran das der hintergrund (Tappete) Weiß ist. Die Led leiste ist schon cool, und die Farbcombi Weiß 2:1 Grün ist schon geil^^, mal schauen wie es mit 2 Leisten aussieht, wenn das fertig ist mal schauen was ich dann noch alles so mache^^. Da wären noch viele sachen offen^^.

mfg Sh@rk

[cni]

Also ich finde diese grün/weiß kombi sehr schön!
Diese Farben passen echt gut zusammen!!!

[Sh@rk]

Jop vielen dank cni^^.
Wie versprochen habe ich heute die 2. Led leiste fertig gebaut, aber noch nicht am Tisch befestigt, da ich mir ein Kleines Stromversorgungssystem noch ausdenken muss mit --> schaltern <-- *g*.
Hier erstmal noch ein paar geile Pics.

Ich halte euch auf den laufenden sobald ich die leisten angebracht habe .

mfg Sh@rk

[Ratze]

super!!! kannste mir für mein auto eigentlich auch sowas bauen!!! für kennzeichenbeleuchtung oder so das wärs
doch mal*lol*

[lithi]

wenn das dann die grünen (oft auch blau ) sehen, ist der golf ruck zuck weg

[Sh@rk]

Jop Thx. Aber wie lithi schon sagte, das sollten wir lassen .

mfg Sh@rk

[DnM]

joa sieht gut nur ich würd eventuel mit der soannuhng noch weiter runter ich kenn das selber wenns zu hell is beim zocken hab ich generell den kompletten raum dunkel (abends im winter net das problem) und nur das rote licht von maus mauspad und tastatur an und den tft (syncmaster 931bf) auch ca 60% und dann hab ich optimales licht und geh am meisten ab.
zum surfen oder arbeiten hab ich allerdigns insgesamt 4 lampen im zimmer und eine direkt am pc an damit ich auch genug sehe.
ich würd ma schauen was die leiste auf 5V macht und ob da dann noch genug kommt.

[Sh@rk]

Mh bei 3 Leds in reihe geschalten ist schon bei 7.5V schluss, wie du auf bildern weiter oben erkennen kannst. Evtl. sind 9V ganz gut beim daddeln^^.

mfg Sh@rk

[DnM]

ja is halt ansichtssache mir is das eigendlichlich zu hell aber bei dir kanns ja ganz anders aussehen

aber shcicke leisten die du gebaut hast

[Sh@rk]

So leute heute kommt nun mal ein kleiner refresh mit der 2. Led leiste^^. Mh ich muss mal schauen ob die dort bleibt, vorerst erstmal schon, weil es soll ja erstmal leuchten *g*.

Alles Aus.


Led Leisten auf 7,5V

led Leisten auf 9V

Led leisten auf 12V

Hier mal ein Bild zur vorstellung der Farbmischung von Weiß und grün.

Hier ist der Pc noch mit an^^

Hoffe auf ein paar Meinungen . Ach ja ich werde mir bald noch ein regal links an die wand machen, wo ich dann höchstwarscheinlich eine Superflux Leiste Montieren werde, die dann ein Glühobst beseitigt, was jetzt noch da ist .

mfg Sh@rk

[Doc_McCoy]

Sieht lecker aus!
Gibts nicht viel dazu zu sagen, es wurde sauber, ordentlich gearbeitet.
Effekt ist super!
einfach kein kommentar im positiven Sinne!

mfg
Doc_McCoy

[Takeoff]

Hey , sieht richtig gut aus wie so vieles von dir !! Die Idee ist ja nich neu , aber immer neue Farbkombinationen machen das ganze richtig interessant ! Also weiter so , ich habe auch schon ne weiße Leiste gebaut hab sie nur noch nicht online gestellt , weiß sieht immer edel aus.

Aber wird dir das ganze nicht langweilig immer nur die selbe Farbe , denk mal drüber nach mir ging es so !
Hab dann umgerüstet.

Edit: Hält das Klebeband bei dir bei mir hats es das nur 1 Woche dann war die Leiste ab !

Mit freundlichen Grüßen

Yanik

[Sh@rk]

Danke erstmal an euch zwei.
@Takeoff mh ja mir wird es eigentlich nicht langweilig^^, jetzt habe ich erstmal einen anderen Kontrast zu meinen grünen Casemod (links unten im Bild). Also Weiß mit etwas grün finde ich passend. Evtl. mache ich noch irgendwas anders, aber wann keine ahnung, erstmal muss ein Regal her, wo ich mir ne Leselampe / Leseleiste baue^^. Stell doch mal deine Weiße Leiste on.

mfg Sh@rk

[Venga]


Echt chic geworden.

Ich steh zwar mehr auf blau, aber ich muß sagen, weiß mit wenig grün sieht auch edel aus.

[Takeoff]

Die Bilder kommen on wenn meine Schwester mich mal in ihr Zimmer lässt , also es wird ein weißer Vorhang angestrahlt und ist sehr edel ...

Warum benutzt du diese Clips ?? Also ich mache es immer ohne und ohne Probleme ..

Mit freundlichen Grüßen

Yanik
