Hallo und ein gutes Neues,

auch meine Lampen mit 1,2V sind nicht der bringer. Aber nun gibt es was neues:
PR4403 für Solar ausgelegt.
Das werd ich mir überlegen, 5Stück kosten a 1,50

nö, das funktioniert nicht, entweder eine diode in den emitterzweig (würde ich eh machen) oder den 1Mohm wiederstand verringern oder beides. nimm doch erst mal statt des 1 Mohm eine kombination 10kohm (völlig unkritischer wert,dient nur zum schutz vor zu hohen basisströmen) und einen trimmer 1Mohm,...

Wenn wir die Solarsache mal weg lassen (kommt später)
Wenn ich das Kabel von der Basis des 337 zum LDR trenne, habe ich die gewünsche Lichtstärke. Wenn ich den Fotowiderstand mit dem Multimeter messe hab ich bis unendlich widerstand bei dunkelheit. Was muss geändert werden?

Evtl ein Messfehler von mir? Das Panel ist Orginal in einer Solarlampe eingebaut(in der Beschreibung steht 6h für 1Akku 600mAh). Warum ich die umbaue ist eine lange geschichte und hat mit dem weiblichen Geschlecht zu tun. Hab mal bei C nachgeschaut auch ein Powerpanel geeignet zum laden von einem Ak...

ein paar Messdaten
-Solarzellen: 40mA bei voller Sonneneinstahlung
-Stromverbrauch am Tag: 0,04mA
-Stromverbrauch bei Dunkelheit: 37mA

So, nach mehreren Tagen kann ich nun sagen das bei Einem Akku mit 600mAh die Lampe nach ca.1 Stunde das leuchten einstellt. Bei meinem Modell ist es nicht möglich einen särkeren Akku vernünftig zu laden. Vollgeladen würde ein 1700mAh Akku mehrere Stunden Licht ergeben. Auch müssten die Bauteile opti...

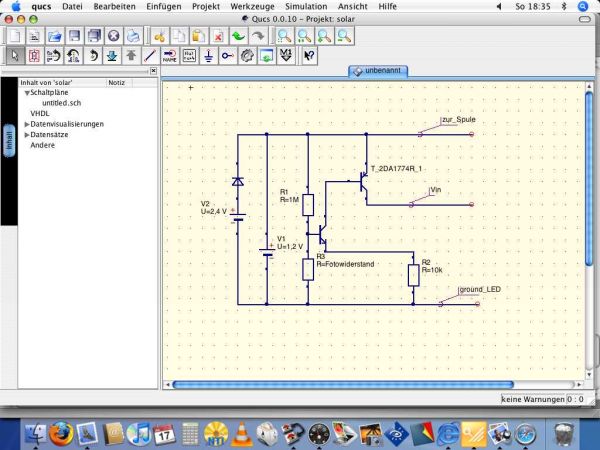

luckylu1 hat geschrieben deine schaltung ist etwas unglücklich, der widerstand im emitterkreis ist nicht gut! besser du legst diesen widerstand in den kollektorkreis, direkt vor die basis des 2. transistors. danke das wars nun leuchtet sie auch bei absoluter dunkelheit relativ hell. Werde das mal ei...

hmm, hat die Solarzelle (in der Schaltung V2 2,4V) in diesem Fall einen einfluss bei Dunkelheit?

hier mal ne abgeänderte Version die soweit ganz gut funzt bis der LDR kompett abgedunkelt wird, dann geht die LED aus. Wo muss ich ändern um das zu vermeiden?
Das Program kennt den PR4401 nicht, daher nur ein Screenshot der relevanten Seite.

@ Berni: stimmt, die preise sind schon sehr gut. Glaube aber das es mit diesem kleinen Solarpanel nicht möglich ist genügend akkus zu laden um eine ausreichend Leuchtdauer zu ermöglichen. Hast Du evtl einen Link von der Lichterkette? @ Qs'Tree: Das Solarmodul liefer bei Sonneneinstralhlung 2,4-2,6 V...

@ Berni: Hallo, eine kleiner Solarzelle glaub ich nicht. Gerade bei unseren kleinen Schaltungen mit 1,2V brennen die eine LED gerade mal ca 6h. Ich glaubbe Du wirst woll eine 12V Solarzelle nehmen mussen um mit 24 LED eine vernünftige laufzeit zu bekommen. Aber 24 helle LED´s kosten schon gut 24 Euro.

hallo , ist schnelles pulsieren. Am 1. Tag kam ein ausgesuchter Akku mit 1,2 V rein lief über Nacht prima. Nach der 1. Solarladephase kam dieses pulsieren. Die Led wird dadurch auch nicht hell. Ja bin zum C und hab die Schaltung auf den Tisch gelegt. Nur beim Kondensator war der Herr sich nicht sich...

@ Qs'Tree:

hallo,

hab deine optimierte 1,2V Schaltung nachgebaut. Bei mir wird aber bei frisch geladenen Akku die LED nicht dunkler sondern flackert die ganze nacht (zumindest bis ich ins Bett geh).
Da der Akku ja von der Solarzelle geladen wird, müsste die Spannung begrenzt werden.

@Qs'Tree:

hallo,
welche Dioden hast Du bei bei der aktuellen PR4401 Schaltung verwendet? Was mich wundert, in anderen Seiten wo über den PR4401 geschrieben wird (Taschenlampen usw) ist die helligkeit wesentlich höher.
Bei Deiner Schaltung:
-welcher Widerstand ist R3? 1Ohm?

mfg

jubr

Hallo, dieses Thema intressiert mich sehr, habe auch die Schaltung auf Seite2 nachgebaut. Leider ist der Akku jetzt im Sommer schon nach 2 Tagen leer(wie auch Qs'Tree geschrieben hat). Nun habe ich an ak-modul-bus geschrieben und zurück kam folgende geänderte Schaltung von Herrn Kainka ("vermut...
