-Blinkmodi
-variabler LED-Strom
-Tempüberwachung
-Dämmerungsschalter
-...
Das ganze je nach Geschmack über Taster oder Poti oder wie auch immer.
Die Funktion ist recht simpel:
Strom per Spannungsmessung über einem Shunt mit ADC einlesen -> Messwert etwas mitteln und verrechnen -> davon abhängiges PWM-Signal ausgeben -> mit RC-Tiefpass in Gleichspannung umwandeln -> FET anschließen.

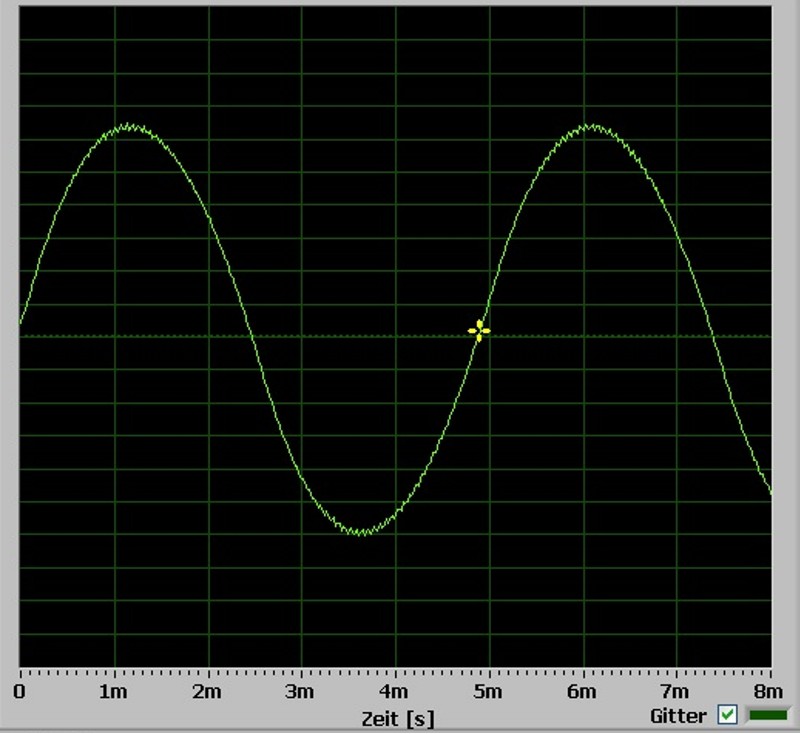

Meine einzige Sorge dabei war, ob man mittels simplen Tiefpass eine ausreichend saubere Spannung bekommt. Dazu hab ich erstmal ein kleines Programm geschrieben, dass mir eine 4kHz PWM mit steigendem und fallendem Tastverhältnis mit etwa 200Hz ausgibt. Nach einem RC-Tiefpass aus 12kohm und 470nF erhielt ich dann das hier:
Aber das sollte mich nicht weiter stören, denn ich will ja keinen Sinus, sondern nur eine konstante Spannung am Gate des FET, und wenn die sich im ms-Bereich einregeln kann, reicht mir das doch schon völlig.

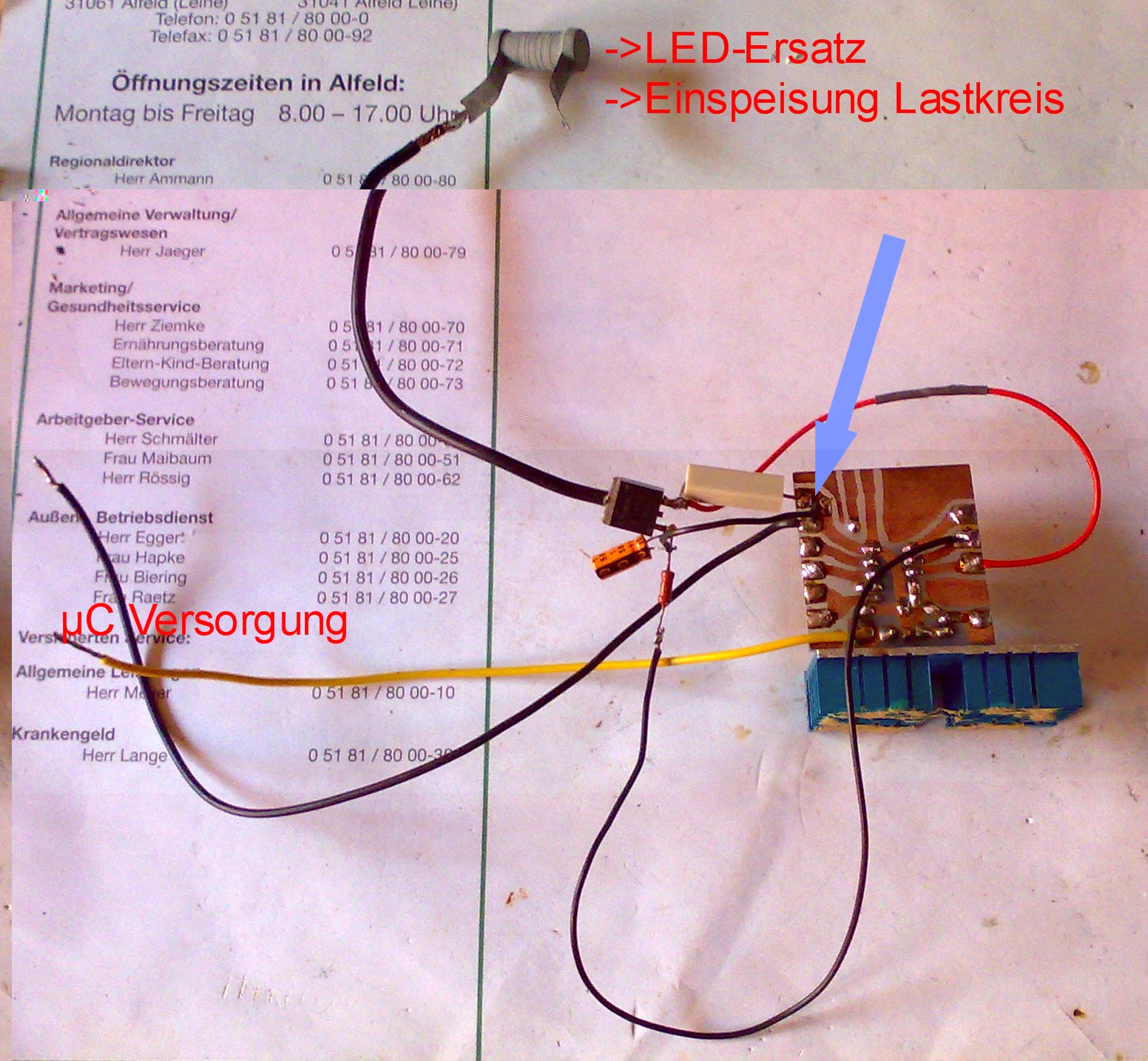

Dann hab ich den Versuchsaufbau mal um einen 0,18 ohm Shunt mit einer Leitung zu ADC1 am Tiny45 und einen 4,7 ohm Drahtwiderstand als LED-Ersatz erweitert. Sieht dann etwa so aus:
Die Schaltung sieht übrigens so aus. Eine kleine Test-Platine mit nem 7805 und auf Lötpads geführte Anschlüsse des Tiny45 und die nötigen Teile drum herum:
Das finale Programm ist auch recht einfach. Zu Beginn werden direkt nacheinander 32 Messwerte genommen, allesamt aufaddiert und danach durch 4 geteilt. Damit hat man einmal Messfehler durch Rauschen verringert und zweitens gleich den Wert auf das passende PWM-Tastverhältnis reduziert.
Danach gibts noch eine Abfrage, ob der Wert größer 255 ist, weil dann passt er nichtmehr in "Pwm0b" und man hat das Problem, was ich hatte: Beim verbinden des Lastkreises ist der Strom in der ersten Messung höher als erwartet, die Variable WERT größer als 255 und das Tastverhältnis wird nicht mehr zurück genommen. Ergebnis ist eine Strombegrenzung nur durch die LED, die bei mir zum Glück nur ein Drahtwiderstand war. Der hat die 2,x A gelassen hingenommen.
Abschließend wird WERT per Pwm0b ausgegeben und eine neue Messung beginnt.
PS: Als nächstes könnte man das PWM-Signal ja dann direkt in eine Induktivität geben und nen Schaltregler draus bauen. Mir ging hier aber erstmal um Low-Drop und ich wollte wissen wie schwer so ein DAC hinzukriegen ist.
