Habe durch den viewtopic.php?f=31&t=6082 Beitrag die passenden LED gefunden.
TFT-Hintergrundbeleuchtung auf LED umbauen
Moderator: T.Hoffmann
-
onirakkiss
- Mini-User
- Beiträge: 5
- Registriert: Mo, 12.04.10, 11:57
Hab das hier:http://forum.notebookreview.com/showthread.php?t=471036 schon beschrieben und falls es jemand interessieren sollte, kann ich auch Bilder hochladen. Wollte nur erst mal schauen, ob das überhaupt wichtig ist....
Habe durch den viewtopic.php?f=31&t=6082 Beitrag die passenden LED gefunden.
Habe durch den viewtopic.php?f=31&t=6082 Beitrag die passenden LED gefunden.
Bilder sind grundsätzlich immer interessant für uns - falls es ncht zu viel Arbeit ist, zeig uns gern mal welche davon.
-
onirakkiss
- Mini-User
- Beiträge: 5
- Registriert: Mo, 12.04.10, 11:57

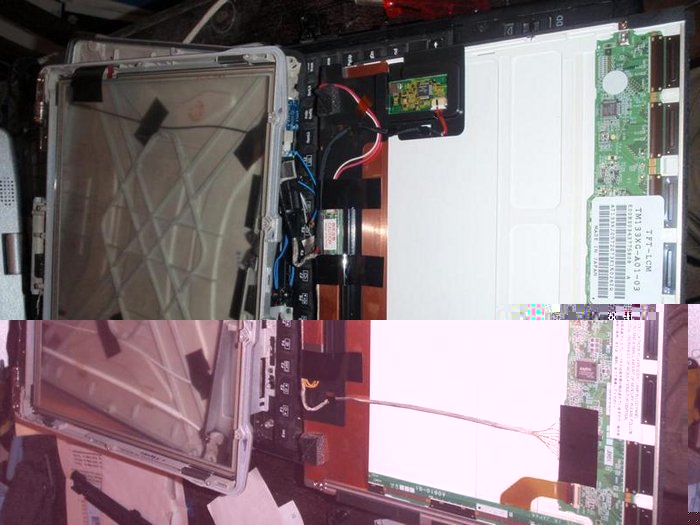

Ok. Das schwierigste ist, an die Röhre ranzukommen, also das Display in meinem Laptop zu zerlegen:
- Handschuhe benutzen!
- Das Display hat ringsum Dämpfer

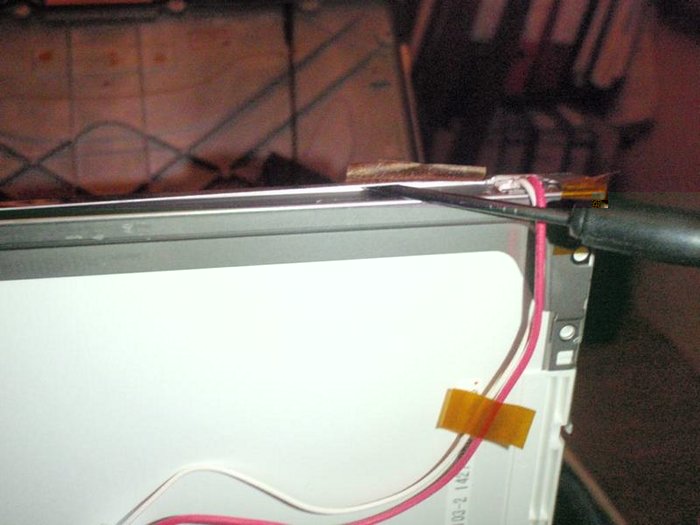

- Nasen aufhebeln

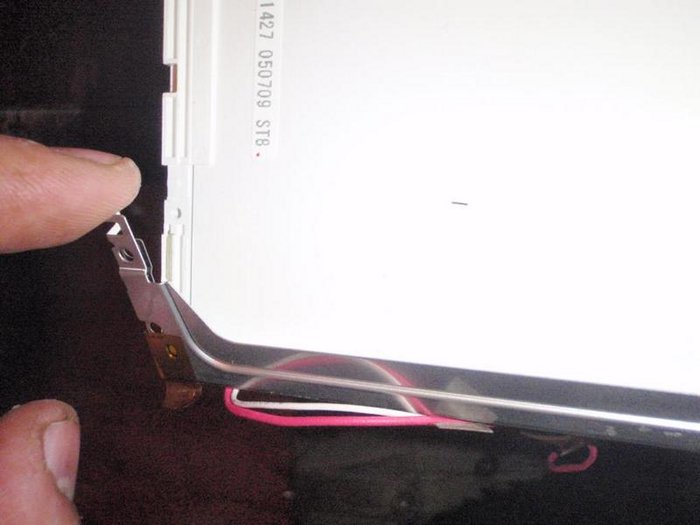

- da ist das CCFL drin
Zuletzt geändert von onirakkiss am Mi, 14.04.10, 11:06, insgesamt 2-mal geändert.
-
onirakkiss
- Mini-User
- Beiträge: 5
- Registriert: Mo, 12.04.10, 11:57
Nun kommt der elektrische Umbau:
- Dateianhänge
-
- 2 LED-stripe zusammenkleben und löten und die Rückseite mit Isolierband sichern
-
- die überstehenden LEDs abschneiden
-
- Anschluss am alten CCFL-Inverter abschneiden
-
- BUCK mit Widerstand versehen, da der Buck bei positiver Spannung am PWM-Eingang aus ist
-
- Schaltplan um einen PWM-Signal-Inverter einbauen ...
- LEDBACKLIGHT.gif (9.55 KiB) 4846 mal betrachtet
-
- Der 4093 im Gegensatz zu dem SMD AND
-

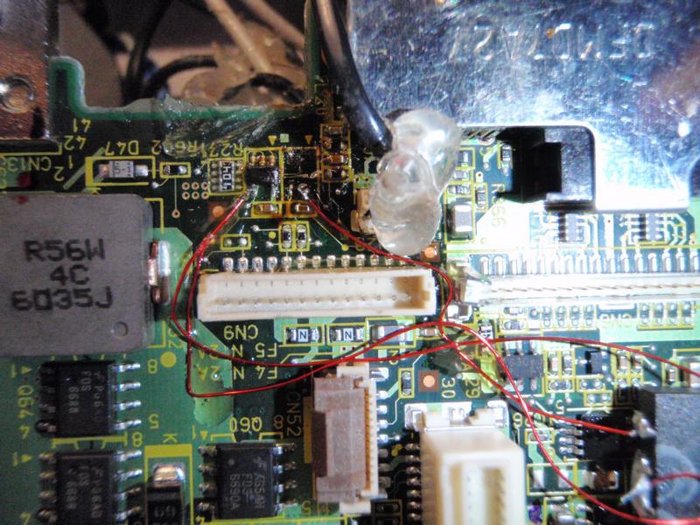

- ...und verdrahten
-
- noch einen Platz finden dafür:Überkopf
-

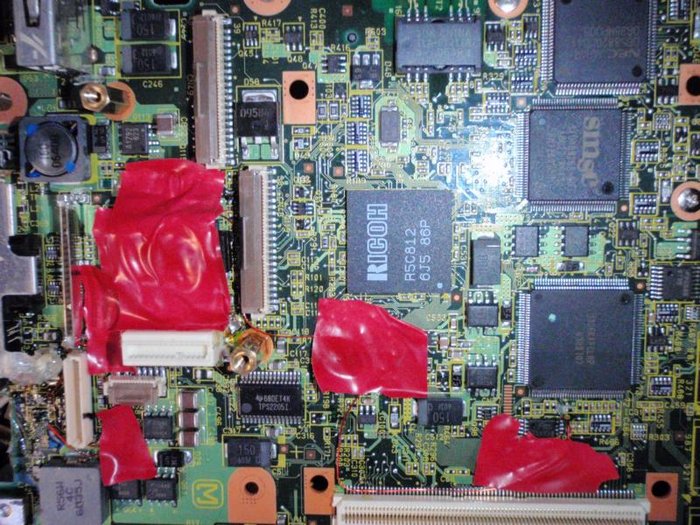

- alles bissl abkleben und sichern
-
- Hobbywerkstatt
-
onirakkiss
- Mini-User
- Beiträge: 5
- Registriert: Mo, 12.04.10, 11:57
Nun nur noch zusammenbauen:
- Einen Diffusor aus mit Sandpapier bearbeiteter Plastikfolie bauen:
- Test:

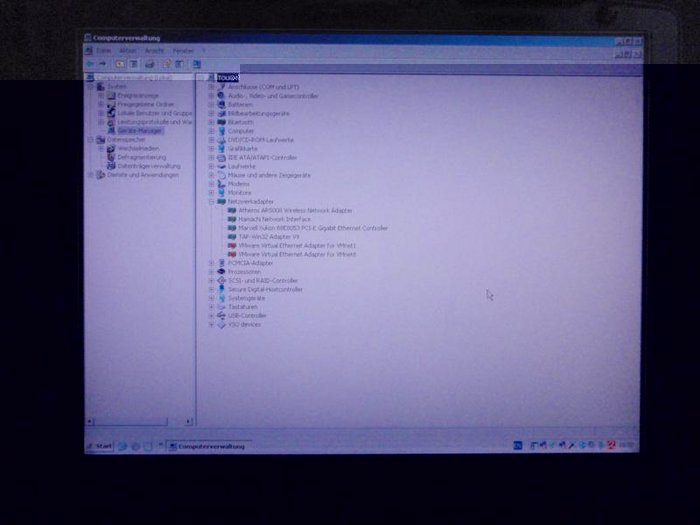

- CCFL-Bild

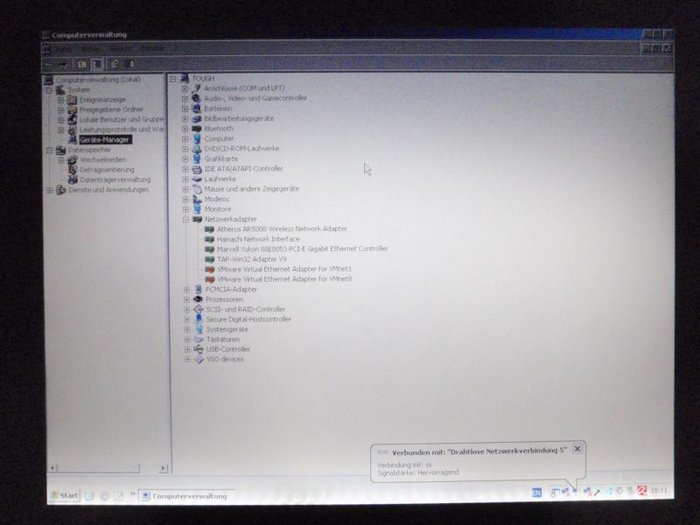

- LED-Bild
Klasse gemacht, danke für die vielen Bilder.
-
onirakkiss
- Mini-User
- Beiträge: 5
- Registriert: Mo, 12.04.10, 11:57
Oh bitte
Vielleicht bringt Ihr das ganze mal als KIT raus, mit Diffusorfolie, Isolierlack auf der Rückseite der LED-Stripes, die LED-Stripes mit Anschlüssen an beiden Enden, den Buck mit nem zusätzlichen invertierten Eingang, paar Stoffhandschuhe, nen kleinen Kreuzschraubendreher und ein Brillenputztuch. Dann kann das jeder Bastler machen
Anmerken möchte ich noch, dass der Spass mit dem Mainboard nur nötig war, weil ich unvorsichtiger Weise am PWM-Ausgang des Toughbook gelötet habe, während es lief (ja, es war spät in der Nacht....). Also andere Leute, die nicht gleich noch 'nen Teil der Logic nachbauen müssen, müssten nur das Display öffnen, feststellen, wo am Inverter welches Signal ist und können dort den Anschluss vornehmen.
LG, DM
Vielleicht bringt Ihr das ganze mal als KIT raus, mit Diffusorfolie, Isolierlack auf der Rückseite der LED-Stripes, die LED-Stripes mit Anschlüssen an beiden Enden, den Buck mit nem zusätzlichen invertierten Eingang, paar Stoffhandschuhe, nen kleinen Kreuzschraubendreher und ein Brillenputztuch. Dann kann das jeder Bastler machen
Anmerken möchte ich noch, dass der Spass mit dem Mainboard nur nötig war, weil ich unvorsichtiger Weise am PWM-Ausgang des Toughbook gelötet habe, während es lief (ja, es war spät in der Nacht....). Also andere Leute, die nicht gleich noch 'nen Teil der Logic nachbauen müssen, müssten nur das Display öffnen, feststellen, wo am Inverter welches Signal ist und können dort den Anschluss vornehmen.
LG, DM
Hm, ich fürchte solche Kits wird es nicht geben. Das mit "spät nachts" und "lief noch" kenne ich gut - meine Holde hat neulich ne Festplatte anschließen wollen bei laufendem Rechner, da hats nen Knall getan und der Rechner war urplötzlich sehr aus.
Aber sie hat ja nen tollen Typen daheim, der hats dann wieder zum Laufen gebracht...
Aber sie hat ja nen tollen Typen daheim, der hats dann wieder zum Laufen gebracht...
