Günstige Led-Fassung für über 20 Leds

[Pehu]

Wer kennt das als Led-Fan nicht. Man hat z.B.: 20 Superhelle Leds oder noch mehr bestellt und möchte kurz alle Leds gleichzeitig zum Leuchten bringen, um die Gesamthelligkeit betrachten oder zu sehen, wieviele Leds für die Erreichung einer bestimmten Helligkeit nötig sind?
Das ganze sollte jedoch einfach sein, ohne die Leds zu löten. Da die Hitze des Lötens die Helligkeit der Leds nachlässt und dann wieder entlöten? Oder mit Kabelsalat von Krodilklemmen oder gar mit Schrauben von Lüsterklemmen machen? Wenn es einfacher geht?

Nun man könnte nun auch IC-Sockets verwenden, jedoch sind die Dinger nicht kostenlos.

Aber ich habe eine bessere Lösung gefunden und das ganze sogut wie kostenlos. Wer hat nicht einen ultra alten PC oder ein altes Mainboard rumliegen? Ich denke die meisten Elektronikfreaks oder Computerfreaks unter uns bestimmt schon . Denn die ISA-Steckplätze kann man super als Led-Fassung umfunktionieren!

Seht selbst, Superflux-Leds, 5 mm Leds, 3 mm Leds oder 0,5 Watt Leds lassen sich in die ISA-Steckplätze einstecken.


Also als allerstes braucht man natürlich ein altes Mainboard mit ISA-Schnittstellen. Man sägt die gewünschte größe oder die Anzahl an ISA-Steckplätze zurecht oder benutzt das ganze Mainboard , ich habe mal die zwei ISA-Steckplätze + 1 PCI herausgesägt bzw. geschnitten.


Als nächstes müssen die oberen Kontakte eines ISA-Steckplatzes zusammen verbunden werden. Das gleiche auch mit den unteren Kontakte. Damit man die oberen und unteren Reihe durchgehend unter Strom legen kann:

Dazu müssen die einzelne Pins einer Reihe zusammen gelötet werden, am besten ein langer Draht über die Pins legen und löten:


Wie man sehen kann sind noch Leiterbahnen vorhanden, die einzelne Pins zu woanders führen. Unter Umständen, eines der oberen Pins zu einem unteren Pin. Das wäre dann ein Kurzschluss für uns, was wir nicht haben wpööem.
Deshalb trennen wir die Leiterbahnen einfach mit einem Messer, in dem wir ein paar Mal drüberfahren:


So, danach sollte man zur Sicherheit mit einem Multimeter nachmessen, ob zwischen der oberen und unteren Reihe eine Verbindung besteht. Der Multimeter zeigt noch 196 Ohm.


Das ist überhaupt nicht gut, denn die Led sollen den Strom abkriegen und nicht irgendwelche unbekannten Bauteilen oder Leiterbahnen des Boards.

Beim genauen Hinschauen, befindet sich oberhalb des Board noch Leiterbahnen von den ISA-Steckplätzen. Diese wurden ebenfalls mit dem Messer gekillt:


So, jetzt sagt der Multimeter nichts mehr. Sehr gut.
Das gleiche dann mit den anderen ISA-Steckplätzen.

Zum Schluss habe ich zwei ISA-Steckplätze miteinander verdrahtet und zwei Litzen dran gelötet.

So, nun eine komplette Superflux-Reihe und zwei SuperFlux werden in Kürze die Welt bestrahlen:

In Aktion:

[Cyberhofi]

Coole Idee, ich hätt aber eher ne reihenschaltung gemacht, muss man halt die LEDs immer abwechseld um 180° gedreht reinmachen.

Ich glaub das Probier ich auch mal aus, da kann man sich schöne Cluster bauen

[Pehu]

Coole Idee, ich hätt aber eher ne reihenschaltung gemacht, muss man halt die LEDs immer abwechseld um 180° gedreht reinmachen.

Ich glaub das Probier ich auch mal aus, da kann man sich schöne Cluster bauen

Warum um 180° verdrehen?
Dann würde ich zwei ISA-Steckplätze in Reiheschalten. Sprich den 2. Pin des 1. Steckplatz mit dem 1. Pin des 2. Steckplatz verbinden. Bei den alten Boards mit 5 ISA-Steckplätzen, kannst du sogar gleich 5 Leds bzw. 5 Led-Reihen in Reihe schalten.

[Cyberhofi]

naja wenn man die leds nicht verdeht muss man immer litze quer rüber ziehen (bei einem Steckplatz) Wenn man die LEDs dreht braucht man (für die superflux) nur auf jeder seite versetzt immer 6 Pins zusammenlöten

[hitti]

Die Idee finde ich genial! Da wäre ich niemals drauf gekommen, aber eine Frage: Wie ist nochmal die Pinbelegung einer Superflux LED? Waren da nicht drei Pins Kathode und einer Anode? Das würde dann ja einen kurzschluss geben, weil auf der Seite der Anode auch noch eine Kathode ist... Klärt mich auf

Ok, hat sich erledigt, auf den Bildern sieht man gut, dass jede Seite 2 Kontakte hat, die jeweils nur auf der Seite sind, also je 2 Anoden und 2 Kathoden. War das bei Luxeons so oder hab ich nen riesen Knoten im Hirn?^^

[Sh@rk]

Finde das auch voll geil, ich habe so 2 boards noch rum liegen sind zwar unterm tisch bin jetzt aber zu fauls nach zu schauen ob beide so etwas haben so einen schwarzen slot^^, aber eins hat das zu 100%^^. Also eigentlich ist das einfach so wie ich das verstanden habe, also die Teile raus sägen / dremeln mit nem messer oben und unten die kontakte grillen, dann linke und rechte seite jeweils alles verlöten einzeln, und 3V anlegen, fertig oder. Mal schauen ob sich da morgen zeit findet das mal zu machen^^.

Mit Freundlichen Grüßen Sh@rk

[Neo]

ich würde mir nicht so viel mühe geben die Leiterbahnen zu trennen
einfach ordentlich Strom drauf dann erledigt sich das von alleine

aber gute idee
ich habs natürlich gleich ausprobieren müssen aber bei mir passen die superflux leider nicht so gut da rein

es sind wohl nicht alle isa Slots genau identisch

[Cyberhofi]

Bei mir passes sie 1A, kanns sein dass du ausversehen anode und kathode auf die selbe seite gemacht hast? da passen sie nämlich nicht so gut

[Neo]

also ich kann die LEDs um 90° gedreht mit Gewalt reindrücken aber das bringt ja nichts den dann machen sie ja einen Kurzschluss

aber mein isa Port sieht auch etwas anders aus wie deiner

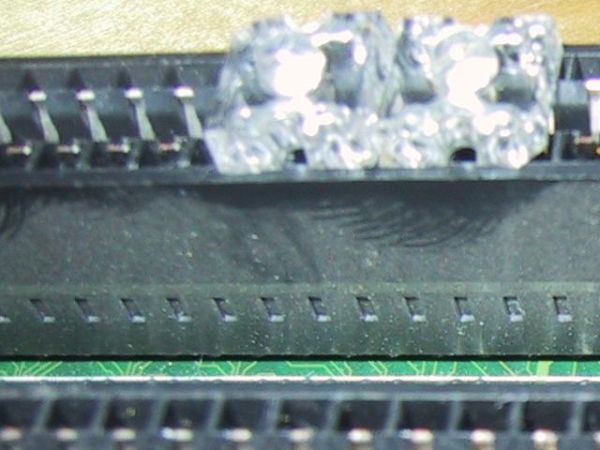

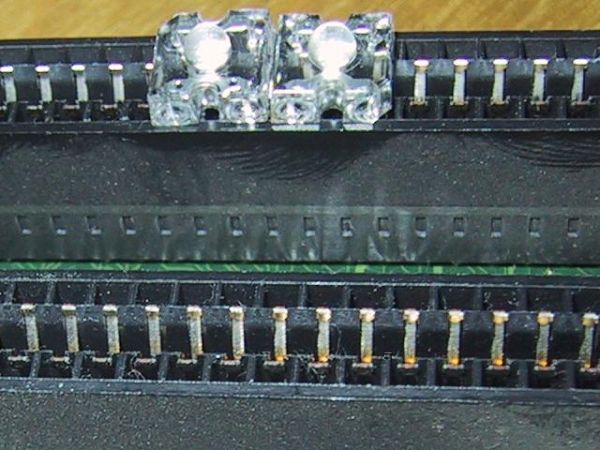

auf dem Bild stecken sie jetzt beide richtig aber sie gehen nicht ganz rein

[Cyberhofi]

du drückst sie zu weit rein, wenn dise kleinen "nasen" an den beinchen außerhalb vom slot bleiben gehts eigentlich einfach

[Neo]

dann haben sie aber kein kontakt

[Pehu]

Ich tue zuerst die unteren Pins der Led bis zur Hälfte tief rein stecken, dann die Led noch oben drücken und dann die oberen Pin reindrücken. Die "Haken"/"Nasen" sind bei mir ebenfalls nicht im Steckplatz. Denn die Superflux halten auch ohne sehr fest.



[Pehu]

@Neo bei mir drücken die Pins des ISA-Steckplatz die Pins der Superflux leicht außereinander. Vermutlich ist dein Board ein wenig anders.

[alexStyles]

Echt Gute Idee
Werde mal sehen was Ich noch daheim hab
ein paar Mainboards sicherlich noch

MfG Alex

[Berni]

Hm...ist eine gute Idee, aber dann muss ich ja mein schönes Mainboard von der Wand nehmen (freakiger Wandschmuck, ich weis)...

[MTecK]

kannst es ja auch hängen lassen und nur die leitungen Modifzieren dann kannst du immer wenn du lust hast ein paar leds reinstecken und leuchten lassen

[Berni]

Dann hängen ja noch mehr Strippen in meinem Zimmer

Nee, ich bleib bei Lüsterklemmen oder Krokoklammern.

[Pehu]

Naja, wenn ich irgendwo Led-Leisten festeinbauen möchte. Dann würde ich natürlich auch keine ISA-Led-Fassung verwenden. Obwohl es sehr flexibel ist. Die ISA-Led-Fassung würde ich eher mehr für kurze Led-Tests mit viele Leds verwenden. Z.B.: kurz ein Led-Cluster aufbauen, um mal zu testen wie Pflanzen auf das Licht reagieren...

Außerdem ist die Led-Fassung auch gut um Leds nach Toleranzen zu selektieren:

Hab die Spannung so hochgedreht, dass die Leds nur glimmen.
Wie man sehen kann, leuchten ein paar Leds bei gleicher Spannung dunkler. Wenn möglich sollte man natürlich gleichhelle leuchtende Leds an einer gleichen Stromquelle anschließen. Außer jede Led erhält Ihren passen Vorwiderstand. Denn normalerweise addiert man die max Stromaufnahme der Leds. Z.B.: 2 x 20 mA = 40 mA. Aber aus Toleranzgründen kann es vorkommen, das z.B.: die eine Led nur 8 mA und die andere 20 mA zieht. Man berücksicht nicht die inviduelle Stromaufnahme der einzelnen Leds und dreht die Spannung so hoch bis 40 mA von den Leds anliegt. Dann kriegt die eine 10 mA und die andere 30 mA. Dadurch wird die eine Led schneller sterben...

[Sh@rk]

Mh ich habe es auch mal nach gebaut, aber irgendwie kommt bei mir da kein strom, habe 3V drauf geschickt vom Netzteil, und wo ich es ausschalten wollte habe ich mal an das Kabel gefasst (Litze d=0,14mm) und da war das irgendwie heis... na ja ich habs erstmal gelassen...

Mit Freundlichen Grüßen Sh@rk

[Sailor]

Das nennt man dann einen satten "Kurzen".

Auf diese Art und Weise wurde die elektrische Heizung erfunden.

[_nabla]

hiermit kann man die slots auch auslöten, um sie dann ordentlich auf ne lochraster zu löten...

[Neo]

hiermit ??
ich sehe nichts
aber wen man das ablöten will kan mans einfach auf den Herd legen

[_nabla]

öh ja...oder in den kamin.

was siehst du nicht??

[Neo]

ich sehe das hiermit nicht
du kannst ja nicht einfach sagen hiermit und dann is da nichts
da frage ich mich mit was den ?


edit:
ok jetzt geht das Bild (aber es ist nicht auf dem Forum Server )

aber wen man sich so ein teil kauft dann ist das nicht mehr billig ^^

[Sh@rk]

Aber warum geht da mein Nt nicht aus... wenn es eion kurzer war? vielleicht habe ich die kontakte noch net richtig getrennt^^. Aber das geht doch wenn ich 3V drauf gebe gelle.

Mit Freundlichen Grüßen Sh@rk
