1. zu dunkel
2. blaues Licht (eine blaue LED)
3. durch eine Art interne Einweggleichrichtung (eine Halbwelle wird kurzgeschlossen) extrem starkes 50 Hz-Flimmern
Allerdings lässt sich dieses Nachtlicht recht leicht "aufpeppen". Und so gehts:
(Anmerkung: die Fotos stammen von einem Umbau im März letzten Jahres.)
Auf der Seite des Netzsteckers befinden sich zwei Schrauben. Löst man diese, kann man das Nachtlicht zerlegen. Bei älteren Modellen waren dies noch Kreuzschlitzschrauben. Bei den aktuellen Modellen (März 2014) handelt es sich um Flachschlitzschrauben mit einer Unterbrechung in der Mitte. Standardschraubendreher passen daher nicht. Das ist eine beliebte Vorgehensweise der Hersteller, um zu verhindern, dass Endkunden das Gerät öffnen können.
Zunächst benötigt man also einen passenden Schraubendreher. Da solche speziellen Schraubendreher in Handel kaum erhältlich (oder sehr teuer) sind, muss man hier selbst Hand anlegen. Dazu benötigt man einen Flachschraubendreher mit einer Klingenbreite von 4 mm und einen Dremel mit Diamanttrennscheibe. Mit der Trennscheibe wird eine Vertiefung mittig in die Klinge gefräst:
- 02 Schraubendreher.jpg (43.73 KiB) 4881 mal betrachtet

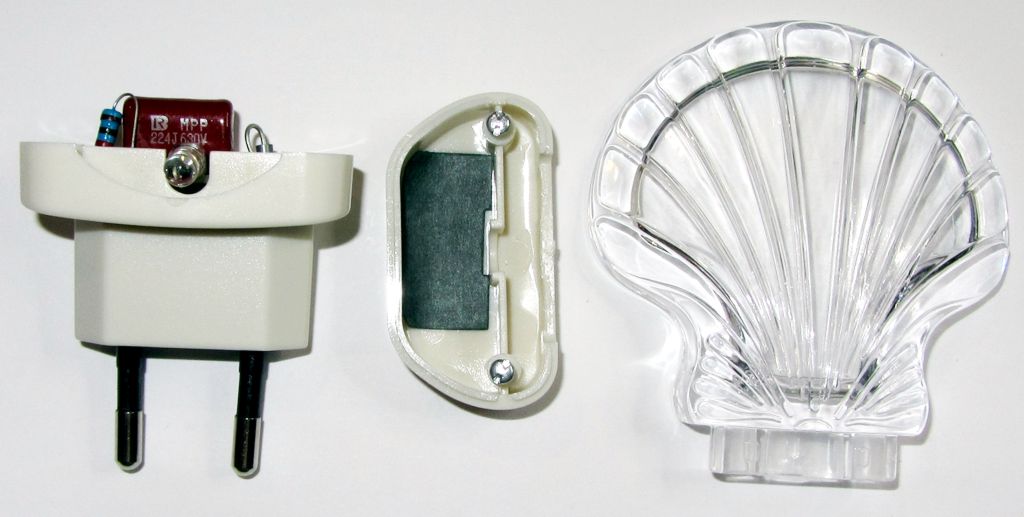

Nach Lösen der beiden Schrauben kann das Nachtlicht in 3 Teile zerlegt werden:
- 04 Original oben.jpg (53.03 KiB) 4881 mal betrachtet
Zum Umbau benötigt man eine Lötstation, etwas Lötzinn, etwas Entlötlitze sowie 2 Nichia-LEDs Typ NSDL570GS-K1:
http://www.leds.de/Low-Mid-Power-LEDs/L ... DL570GS-K1
Sowohl die Original-LED als auch die Diode werden durch je eine Nichia-LED ersetzt. Dadurch werden zum Einen beide Halbwellen genutzt und zum Anderen das 50 Hz-Flimmern vermieden. Zu Beginn des Umbaus wird das schwarze Kabel abgelötet; das erleichtert die folgenden Lötarbeiten erheblich.

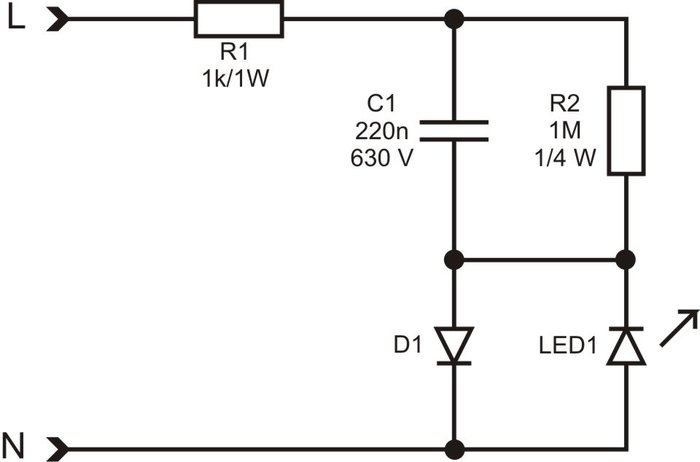

Nun sollte man den Kathodenanschluss der Diode D1 auf der Platine markieren oder sich merken. D1 hat an einem Ende einen weißen Ring. Dies ist der Kathodenanschluss. An dieser Position muss später der Kathodenanschluss einer der LEDs eingelötet werden.
Jetzt werden sowohl die LED als auch die Diode entlötet und die Nichia-LEDs eingelötet. Die Anschlüsse der LED, die D1 ersetzt, werden zuvor so abgebogen, dass diese LED neben der vorher vorhandenen LED liegt. Zum Schluss wird das schwarze Kabel wieder angelötet.

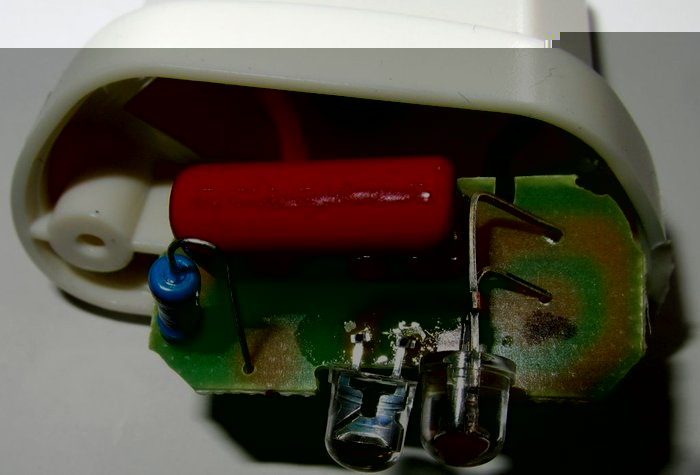

Bevor das Nachtlicht wieder zusammen geschraubt werden kann, muss aus dem mittleren Steg im Gehäuse ein Teil herausgebrochen werden, um für die zusätzliche LED Platz zu schaffen. Das geht recht einfach mit einem Seitenschneider. Auf Schönheit kommt es hier nicht an, nach dem Zusammenbau sieht man ohnehin nichts mehr davon. Ergebnis:

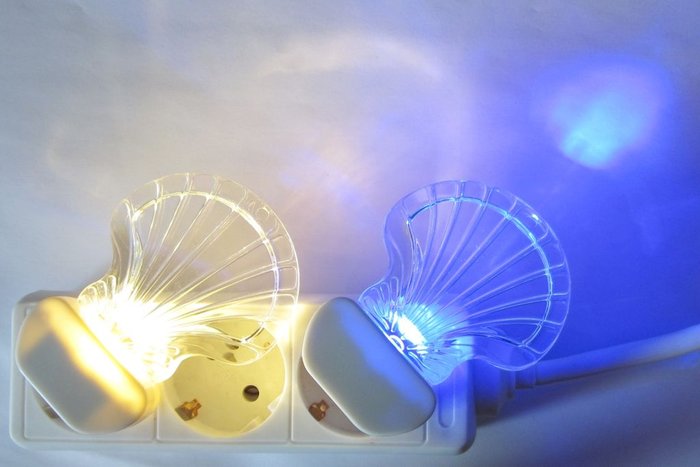

Umbau und Original im Vergleich:
Der Unterschied ist schon auf dem Foto deutlich sichtbar, für´s Auge ist der Unterschied in der Helligkeit deutlich krasser (CCD=linear, Auge=logarithmisch).
Die Leistungsaufnahme (Wirkleistung) des Nachtlichts beträgt (vor und nach dem Umbau) ca. 0,3 W. Lässt man so ein Nachtlicht ständig in einer Steckdose, ergibt sich pro Jahr ein Verbrauch von 0,3W x 24 h x 365 d = 2,6 kWh, also ca. 80 Cent. Ich habe 3 dieser Nachtlichter in Bad, Flur und Wohnzimmer ständig eingesteckt, macht also 2,40€ pro Jahr.
In meinem (sehr kleinen) Bad (ca. 2,5 x 3 m) habe ich (nur Nachtlicht, kein Fremdlicht) eine mittlere Beleuchtungsstärke von 0,5 lux gemessen. Das ist mehr als die Beleuchtungstärke bei einer sternenklaren Vollmondnacht und ermöglicht bereits problemloses Farbsehen. Also ein kleiner und günstiger Luxus.
Das Nachtlicht hat jetzt allerdings eine Wertsteigerung von 1,99€ auf 5,15€ erfahren (3,16€ nur für die beiden LEDs).
Eine Extrabestellung von 2, 4 oder auch 6 Nichia-LEDs lohnt sich aufgrund der Versandkosten bei Lumitronix eher nicht. Muss aber ja auch nicht alles sofort sein. Ich werde mir am 26.01. wieder ein paar Nachtlichter beim Lidl zulegen und diese zunächst ins Regal legen. Bei meiner nächsten Bestellung bei Lumitronix werden dann eben ein paar 5 mm-LEDs mitbestellt.
