Tach zusammen.
Ich habe nach langer Zeit mal wieder ein LED Projekt fertig bekommen. Und wollte die versammelte Gemeinde an meinen Ideen teilhaben lassen und vielleicht die eine oder andere Inspiration geben.
Als Ausgangspunkt dient der Badschrank Fullen aus dem Ikea Sortiment.
- Das Ausgangsprodukt
- ikea-fullen.jpg (6.2 KiB) 5866 mal betrachtet
Der ist günstig und reicht als Spiegelschrank für das Gästebad. Er hat nur einen kleinen Nachteil. Er ist unbeleuchtet. Außerdem verdeckt er am Anbringungsort die Feuerstelle mit der Lampe daran.
Glücklich darf sich schätzen, wer in seiner Familie einen Schreiner hat, der dazu noch in Rente ist (also keine Zeit hat

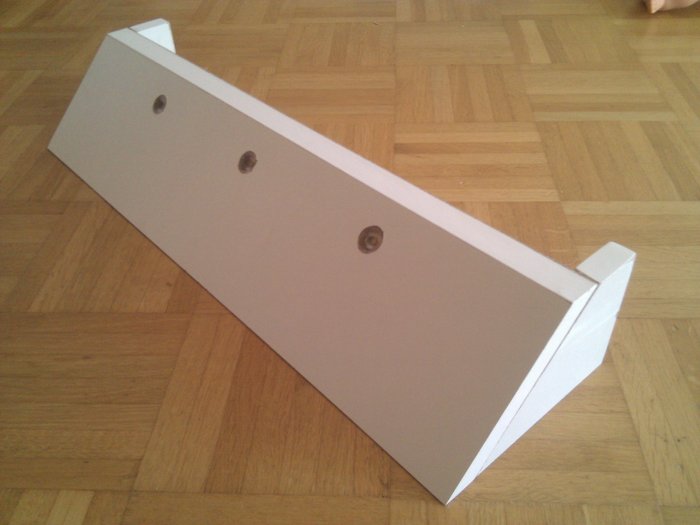

). Dieser hat mir für die Oberseite einen schicken Aufsatz gebaut, den ich, trotz handwerklichen Geschicks, nie so hinbekommen hätte. Die Spots strahlen im 45° Winkel nach oben.
Wie ihr erkennen könnt sind insgesamt 3 Spots eingebaut. Ich habe
diese Nichia HP LEDs verwendet und dazu
diese Linsen für einen breiten Abstrahlwinkel. Die 3 Spots sollen an die Decke leuchten und das Bad indirekt erhellen. Für die Unterseite gibt es nur ein simples Brett, welches mit einem Spot auf das Waschbecken leuchten soll. Es hat an beiden Längskanten jeweils einen 45° Gehrungsschnitt, so dass es in den Winkel zwischen Schrankboden und Wand passt. Bestromt wird alles von
dieser 700mA Konstantstromquelle.
Von der Vorderseite habe ich mit einem Kegelbohrer ein 20mm großes Loch gebohrt, damit die Linsen schön hineinfallen können. Von der Rückseite musste ich mit einem Forstnerbohrer dagegen arbeiten um Platz für Kabel und den Brückenkühlkörper zu kriegen.

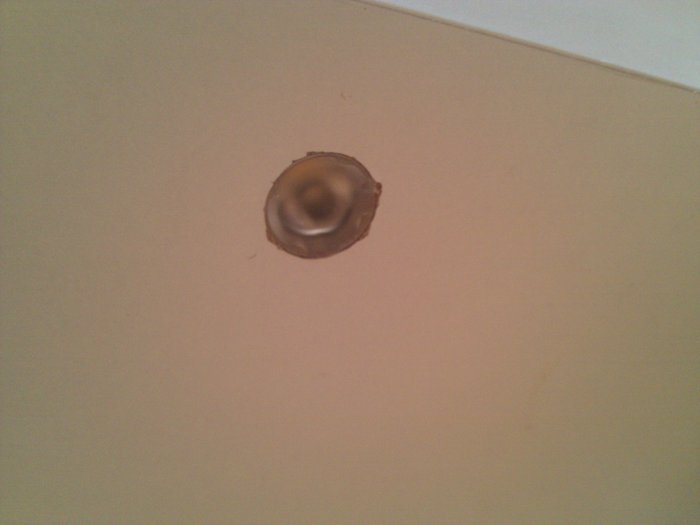

- Vorderseite des Spots
- Rückseite des Spots
Der Kühlkörper besteht aus 2 Teilen. Einem dicken Alu U-Profil (3mm, das Schwarze in der Rückansicht) auf dem die Starplatine klebt. Das schafft den Platz für das dünne Alu U-Profil (1,5mm, das Silberne), welches die Wärme hervorragend ableitet. Die Zwischenräume wurde jeweils mit Wärmeleitkleber ausgefüllt. Für die Unterseite war das silberne U-Profil zu ausladend. Dort habe ich stattdessen ein T-Profil derselben Stärke genommen. Alle Kühlkörper werden im Dauerbetrieb angenehm warm. Also wenn frau gerne friert, dann Finger da ran
. Das Ergebnis der Verkabelung seht ihr hier:

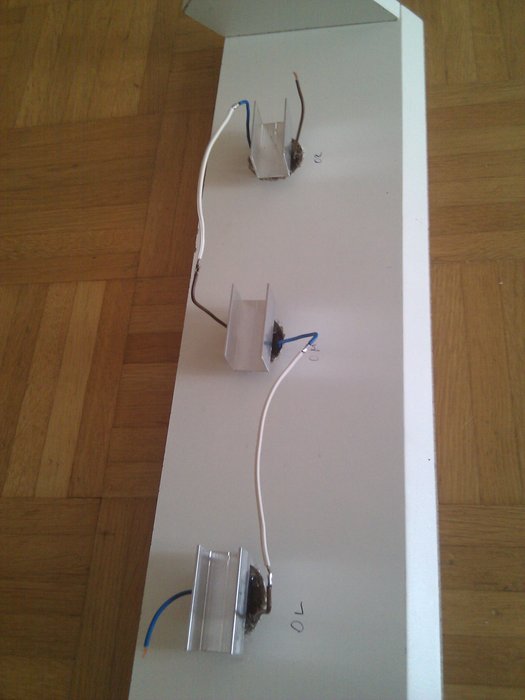

- Rückseite des Oberteils fertig verkabelt
Fehlt nur noch der Testaufbau. Hier seht ihr auch das untere Brett von der Rückseite.

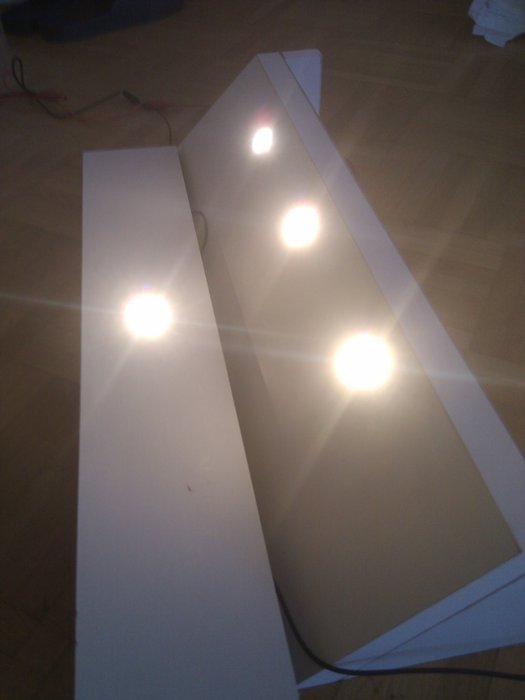

Alles unter Strom gesetzt. Et Voilá:
Dazu sei gesagt, dass nach jedem Arbeitsschritt, sei es das Anlöten der Kabel auf den Starplatinen oder beim Zusammenlöten der einzelnen Kabel, die Funktion überprüft wurde. Auch ganz wichtig: vor dem fixieren im Loch nochmal prüfen! Dabei habe ich einen Wackler ausgemerzt.
Angebracht an die Wand sieht das Ganze dann so aus.
Kein Vergleich zur 9W ESL vorher. Auch ist der CRI der 183er Nichias sehr gut. Ich habe den Rottest mit Tageslicht und dieser Beleuchtung gemacht und konnte subjektiv keinen Unterschied feststellen. Für das Gesicht wird noch eine Jansö Lampe verwertet. Diese hat ebenfalls eine schöne Lichtfarbe und CRI und dient dann als Spot, wenn Frau sich hübsch machen will. Der kommt dann an die linke Seitenwand vom Fullen.
Ein Problem habe ich jetzt aber. Die Deckenlampe, die ihr im Spiegel sehen könnt, ist nun zu dunkel. Aber ich habe ja noch mehr LEDs
. Es wird also eine Fortsetzung geben über den Umbau der LOCK Lampe aus dem Ikea Sortiment.
P.S.: Ja, viele Ikea Einrichtungssachen. Aber der ist leider einen Steinwurf entfernt und die Möbel gefallen mir nunmal...
)
Und sind wir mal ehrlich. Wie lange brennt am Tag das Licht im Gästebad?
